無料学習ライブラリ / 全用語173項目

熱流体力学1級の全用語集

アプリ教材の全用語を無料で読めます。章から探すか、検索して項目を開いてください。会員登録・アプリの購入は不要です。

第1章 単相流の物理

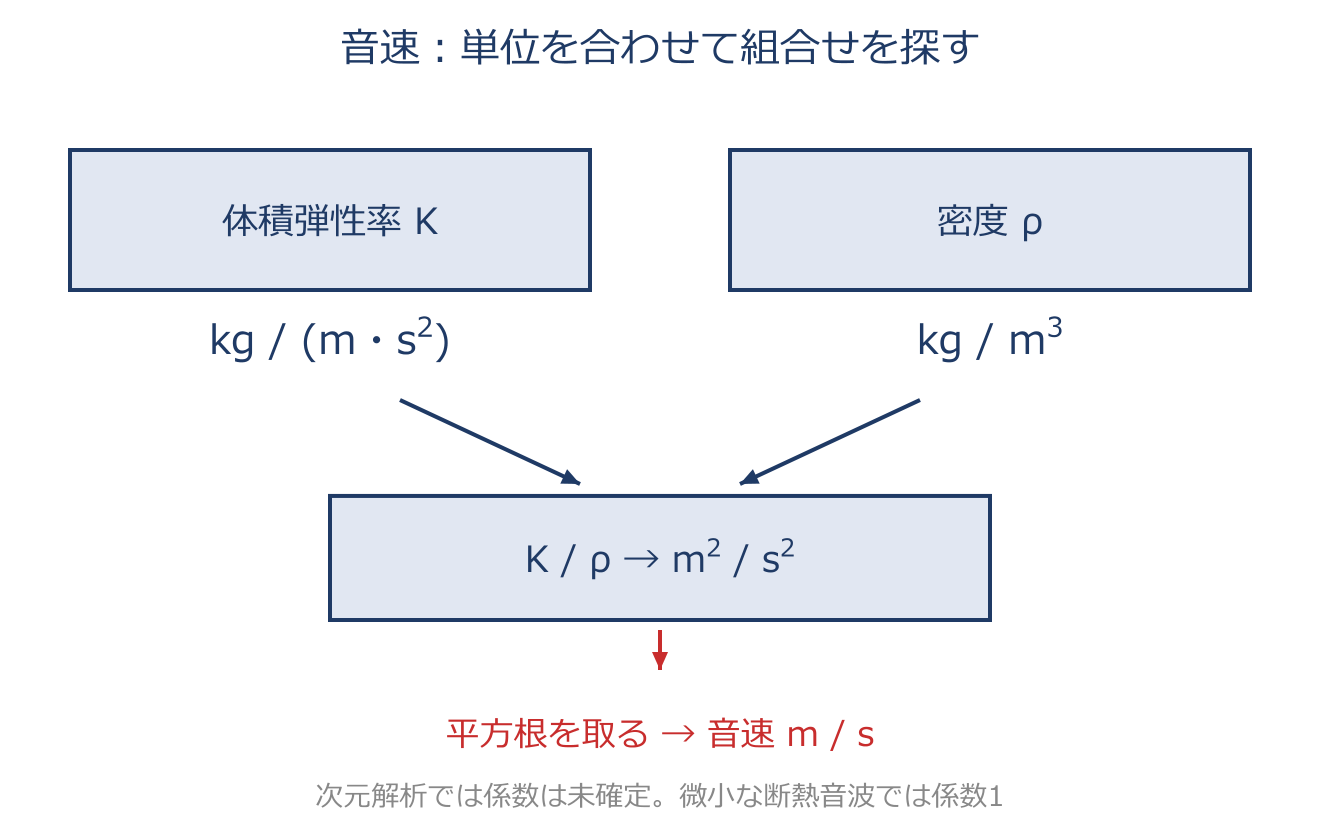

次元解析(バッキンガムのπ定理)
次元解析(バッキンガムのπ定理)のアプリ教材図
$\phi(\pi_1,\ldots,\pi_{n-r})=0$
バッキンガムのπ定理では、$n$個の変数に対し、独立な次元の数を$r$とすると、$n-r$個の独立な無次元量で関係を表せます。$r$は次元行列の階数であり、単位記号の種類をただ数えた値とは限りません。 音速$a$を体積弾性率$K$と密度$\rho$から考えると、$K/\rho$の単位はm²/s²です。平方根を取れば速度になるため、$a=C\sqrt{K/\rho}$という形まで決められます。比例係数$C$は次元解析だけでは決まりません。 微小な断熱圧力波では、適切な断熱体積弾性率を使うと$C=1$です。「変数を選ぶ→単位をそろえる→残る係数や条件を物理で決める」と進めます。

具体例

$K=2.25\times10^9\,\mathrm{Pa}$、$\rho=1000\,\mathrm{kg/m^3}$なら$a=\sqrt{2.25\times10^6}=1500\,\mathrm{m/s}$です。密度が同じなら、圧縮されにくい流体ほど音が速く伝わります。

境界層のはく離
境界層のはく離のアプリ教材図
流れは高い圧力へ向かうほど押し戻されます。この逆圧力勾配の中では、粘性で遅くなっている壁近くの流体が特に進みにくくなります。流れが壁に沿えず離れていく現象がはく離です。 定常な2次元流れの滑らかな固定壁では、はく離点の目安は壁面速度勾配$(\partial u/\partial y)_w=0$、すなわち壁面せん断応力0です。その先で勾配が負になると、壁近くに逆流が現れます。 「壁の速度が0だからはく離」は誤りです。すべりなし条件によって、壁の速度ははく離前から0です。はく離はエネルギー損失を増やすため、境界層制御で抑制します。三次元のはく離には、この単純な勾配判定がそのまま当てはまらない場合があります。

具体例

壁近くを$u\approx ay$で表すと、$a>0$は順流、$a=0$は壁での傾き0、$a<0$は壁のすぐ上で逆流です。速度そのものではなく、壁から離れたときの増え方を比べます。

旋回失速とサージング
旋回失速とサージングのアプリ教材図
$\beta=dh/dQ$
旋回失速では、一部の翼の流れがはく離して通りにくくなると、隣の翼へ入る流れの向きが変わり、次の翼が失速します。初めの翼が回復しながら、失速する領域が周方向へ移ります。翼には繰返し荷重がかかります。 サージングは、ポンプなどと管路・タンクを合わせた系全体の自励振動です。管内の流体は動き続けようとする質量、容量部は蓄えた圧力や水位によって押し戻すばねに相当します。 公式問題の簡略モデルでは、揚程曲線の傾き$\beta=dh/dQ$が負なら減衰、正なら振動が成長する側です。振動方程式の減衰項は$-\beta$に対応するためです。実機の安定性は配管の抵抗や容量も合わせて判断します。

具体例

翼Bの失速が翼Cへ移るのが旋回失速です。一方、装置全体の流量が「増える→減る→増える」を繰り返すのがサージングです。場所の移動と、系全体の時間変化を分けます。

第2章 単相流の計算法1

離散化の三手法(有限差分・有限体積・有限要素法)
離散化の三手法(有限差分・有限体積・有限要素法)のアプリ教材図
微分方程式には、すべての場所で変わる速度や圧力が現れます。計算では点・セル・要素を用意し、有限個の未知量にする「離散化」が必要です。 有限差分法は、隣の点との差から微分を近似します。有限体積法は、小さな体積へ入る量と出る量の収支を計算します。有限要素法は、要素内の分布を形状関数で近似し、重みを掛けて積分した弱形式から方程式を作ります。 いずれも元の保存則を数値的に解く方法です。格子の形だけで分類するのではなく、どのように式を組み立てるかを比べます。

具体例

温度が1 m離れた二点で20℃と30℃なら、差分で勾配を約10 K/mとします。セルへ毎秒2 kg入り、毎秒2 kg出るなら質量の増加は0です。前者が点の差、後者が体積の収支という着眼点です。

風上差分と数値粘性(QUICK・K-K)
風上差分と数値粘性(QUICK・K-K)のアプリ教材図
右へ流れるなら、ある点へ情報を運ぶのは左側の流体です。1次風上差分では$\partial\phi/\partial x\approx(\phi_i-\phi_{i-1})/h$とします。逆向きの流れなら使う側も逆です。$h$は格子幅です。 この近似をテイラー展開すると、元の方程式にはない拡散に相当する誤差が現れます。これが数値粘性で、振動を抑える一方、急な変化をぼかします。分子粘性や乱流の渦粘性とは別です。 高次風上法は、ぼけを減らしながら安定性も確保する工夫です。公式問題の分類ではQUICKを2次精度、河村・桑原法を3次精度として扱います。補間多項式の次数と、離散式全体の精度次数を同一視しません。

具体例

流れが右向きで$\phi_i=3,\phi_{i-1}=2,h=0.1$なら勾配は10です。上流が左であることを確かめてから値を選びます。高次の式でも、急変部では制限関数を併用することがあります。

渦法(vortex method)
渦法(vortex method)のアプリ教材図
渦法では、渦度を持つ要素を用意し、それぞれが作る速度を足し合わせて流れを求めます。速度を求める関係にビオ・サバールの法則などを使います。 「渦要素から速度を求める→その速度で要素の位置を進める」を繰り返すラグランジュ的な方法です。粘性による渦度の拡散も別途扱います。 基本的には流れ全域を格子で埋める必要がないのが特徴ですが、計算を速める補助格子を使う方式もあります。渦要素を使えば、未解像の乱れや数値誤差がすべて消えるわけではありません。

具体例

ある渦要素の位置で速度が$u=2\,\mathrm{m/s}$、時間刻みが0.01 sなら、単純な位置更新では$x_{\rm new}=x_{\rm old}+0.02\,\mathrm m$です。次の位置で再び周囲の渦から速度を計算します。

粒子法(SPH・MPS)
粒子法(SPH・MPS)のアプリ教材図
粒子法の粒子は水分子そのものではなく、一定量の流体を代表する計算点です。粒子が移動するため、水面の変形や大きく動く界面を追いやすい方法です。 SPHでは、近くの粒子の寄与をカーネルという重み付き関数で重ねます。MPSでは、粒子間距離や方向を利用して勾配・ラプラシアンなどを近似します。どちらも隣接粒子の情報を使いますが、離散化の作り方は同じではありません。 自由表面を扱いやすいことと、無条件に精度が高いことは別です。粒子の偏り、壁面条件、圧力の安定性などに注意します。

具体例

左右の粒子の温度が20℃と30℃で重みが等しいなら、補間値は25℃です。右側の寄与が大きければ30℃寄りになります。実際には距離・体積などを含む重みで計算します。

圧力と速度の連成(MAC・SIMPLEなど)
圧力と速度の連成(MAC・SIMPLEなど)のアプリ教材図
圧力が分かれば速度を計算できますが、その圧力は速度が質量保存を満たすように決める必要があります。この結び付きを扱うのが圧力・速度連成です。 MAC系では、速度を予測し、圧力のポアソン方程式を解いて速度を修正します。SIMPLEでは仮の圧力・速度から流量の不つり合いを求め、圧力補正と速度補正を反復します。 擬似圧縮性法は、連続の式へ擬似時間についての圧力変化を加え、反復が落ち着いたときに元の非圧縮条件へ近づけます。この擬似時間は、実際に流れが経過した時間とは限りません。

具体例

圧力を一度仮定して速度を求めても、入口1に対して出口1.1なら不つり合いが残ります。その差を使って圧力・速度を修正し、差が十分小さくなるまで繰り返します。

低マッハ数近似
低マッハ数近似のアプリ教材図
低マッハ数近似は、音波に伴う速い変化を省きながら、温度による膨張を扱う方法です。圧力を、密度などを決める熱力学的な圧力と、流れを動かす小さな圧力変動に分けます。 代表的な手順は「熱力学的圧力→エネルギー式で温度→状態方程式で密度→運動力学的圧力→速度」です。理想気体なら$\rho=p_{\rm th}/(RT)$です。 開放系では熱力学的圧力を周囲の圧力で与えることが多い一方、閉じた容器では加熱とともに変わる場合があります。低マッハ数近似を、常に密度も圧力も一定とする方法だと思わないことが重要です。

具体例

熱力学的圧力一定で300 Kの気体を450 Kへ暖めると、密度比は$\rho_2/\rho_1=300/450=2/3$です。流速が小さくても、この変化は無視できません。

AUSM
AUSMのアプリ教材図
AUSMは圧縮性流れの非粘性流束を、対流成分と圧力成分に分けて評価する方法です。対流は流体が質量・運動量・エネルギーを運ぶ働き、圧力は境界を押す働きです。 例えば1次元の運動量流束$\rho u^2+p$では、$\rho u^2$が運ばれる運動量、$p$が圧力による寄与です。それぞれに適した分割を使い、セル境界の流束を求めます。 これは対流と粘性に分けるという意味ではありません。また、圧力があるから質量がそのまま通過する、という意味でもありません。

具体例

流体が静止して$u=0$でも、圧力$p$は境界を押します。したがって運動量流束の圧力成分は残ります。流速だけで流束全部を判断しない例です。

前処理法(preconditioning)
前処理法(preconditioning)のアプリ教材図
圧縮性の方程式には、流速で運ばれる情報と、音速で伝わる情報が一緒にあります。低マッハ数では音速が流速より非常に大きく、一方に合わせた計算が他方には非効率になります。 前処理では、擬似時間の項などを行列で調整し、この速さの開きを小さくします。Merkle型の前処理や、Chorin型の擬似圧縮性などが関連する考え方です。実際の流体の音速を物理的に下げる操作ではありません。 定常解を保ったまま反復を速めることと、実時間の変化を正確に追うことは別です。非定常問題では、物理時間の精度を保つ時間積分と組み合わせます。

具体例

流速1 m/s、音速340 m/sでは、代表的な伝播速度に約340倍の開きがあります。この開きを計算上小さくし、遅い流れの残差も効率よく減らすのが狙いです。

MUSCL法
MUSCL法のアプリ教材図
セルごとに値を一定とすると、境界で階段状になり、滑らかな流れも粗く表現されます。MUSCLでは、セル平均を保ちながらセル内部の分布を再構成します。 線形再構成なら$u(x)=\overline u_i+s_i(x-x_i)$です。$\overline u_i$はセル平均、$s_i$は傾き、$x_i$はセル中心です。境界には左セルから見た値と右セルから見た値ができ、この二つから数値流束を求めます。 急変部では傾きに制限関数を使って不自然な振動を抑えます。MUSCLの主な目的は空間精度を上げることで、時間刻みの安定条件をなくすことではありません。

具体例

幅1のセルで平均2、傾き1なら、左端は$2-1/2=1.5$、右端は$2+1/2=2.5$です。平均は2のまま、内部の変化を表せます。

化学反応流の分類(非平衡・平衡・凍結)
化学反応流の分類(非平衡・平衡・凍結)のアプリ教材図
流れの時間尺度は$t_f=L/U$、反応の時間尺度を$t_c$とします。反応が十分速く$t_c\ll t_f$なら、流れの変化に組成が追い付く平衡流として扱えます。 $t_c\gg t_f$なら、通り過ぎる間に反応がほとんど進まない凍結流です。凍結は温度が低く固まる意味ではなく、組成の変化が小さいという意味です。 二つの時間が同程度なら、反応の途中を追う非平衡流の計算が必要です。平衡も凍結も、時間尺度に基づく近似です。

具体例

$L=0.1\,\mathrm m,U=100\,\mathrm{m/s}$なら$t_f=0.001\,\mathrm s$です。反応時間が$10^{-5}\,\mathrm s$なら平衡寄り、0.1 sなら凍結寄りです。

第3章 単相流の計算法2

数値誤差の種類と原因
数値誤差の種類と原因のアプリ教材図
数値誤差には、原因に応じた対処が必要です。丸め誤差は有限の桁数に収める端数処理で生じます。打切り誤差は、無限に続く展開などを有限個の項で近似するために残る差です。 エイリアジングは、格子で表せない細かい波が別の粗い波として紛れ込む現象です。擬スペクトル法ではパディングなどで対処します。位相誤差は波の山が到着する場所や時刻のずれです。波の高さの誤差とは区別します。 格子を細かくする、桁数を増やす、波の混入を除くなど、対策は原因によって異なります。真値が未知なら、真の誤差を断定せず不確かさとして評価します。

具体例

1/3を0.333で保存する差は丸め誤差です。$e^x$を$1+x$で代用する差は打切り誤差です。波の高さは合うのに山の到着が遅いなら、位相誤差を疑います。

計測の誤差と不確かさ
計測の誤差と不確かさのアプリ教材図
測定の誤差は「測定値−真値」です。しかし真値を完全に知ることは一般にできません。測定器の精度、ばらつき、校正などの情報から、結果の確かさの幅を評価します。これが不確かさです。 不確かさは誤差の別名ではなく、実際の誤差が必ずその幅以内だと無条件に保証するものでもありません。評価の方法や信頼の水準と一緒に読みます。 数値解析でも、厳密解が分かれば差を計算できます。厳密解が分からない実問題では、格子の変更や測定値との比較などから結果の不確かさを調べます。

具体例

温度を「20.0℃、不確かさ0.2℃」と報告しても、真値が20.2℃だという意味ではありません。得られた情報に基づいて、値の周囲の幅を示しています。

スペクトル法とチャネルDNS
スペクトル法とチャネルDNSのアプリ教材図
スペクトル法は、解を直交関数系で展開し、重み付き残差法などで係数を決める方法です。方程式へ近似解を入れたときの残りを、選んだ重みに対して小さくします。滑らかな解を高精度に扱えるのが特徴です。 完全発達したチャネル乱流のDNSでは、壁に垂直な方向をチェビシェフ級数、壁に平行な周期方向をフーリエ級数で表す例が代表的です。周期境界は、一方から出た分布が反対側へつながる条件です。 このチャネルの設定を、あらゆるスペクトル法の条件だとは考えません。また高精度な方法でも、非線形項のエイリアジングなどへの対処は必要です。

具体例

$u(x)=a_1\sin x+a_2\sin2x$なら、未知量はすべてのxでの値ではなく係数$a_1,a_2$です。使う関数を増やして、より細かい形を表せるようにします。

GSMAC有限要素法(速度・圧力の同時緩和)
GSMAC有限要素法(速度・圧力の同時緩和)のアプリ教材図
GSMAC有限要素法は、HSMACの速度・圧力同時緩和を非構造メッシュでも使えるようにした方法です。速度の発散は、小領域から出る量が入る量に比べてどれほど多いかを表します。 優対角近似したポアソン方程式から修正速度ポテンシャルを求め、速度と圧力を直し、発散が許容値以下になるまで反復します。大きな係数行列を丸ごと記憶せずに済む点も特徴です。 本章の1次元の規約は$-2\widetilde\phi/\Delta x=\widetilde u_{i+1}-\widetilde u_i$、圧力補正は$p\leftarrow p+\widetilde\phi/\Delta t$です。右辺が正なら$\widetilde\phi$は負なので、圧力を下げる側に修正します。符号は定義した式から判断します。

具体例

$\Delta x=0.1$、左右の速度差が0.02なら、$\widetilde\phi=-0.1\times0.02/2=-0.001$です。$\Delta t=0.01$なら、本章の圧力変数への補正は$-0.1$となります。

CIP法
CIP法のアプリ教材図
CIP法では物理量とその空間1階微分を使い、格子点間を3次多項式などで補間します。値だけをつないだ直線より、丸みや平坦な部分を表せます。 1次元の3次式には係数が4個あります。両端の値2個と傾き2個、計4条件を与えると局所的に係数を決められます。この係数は陽に求められ、大域的な陰解法を必ず解くという意味ではありません。 移流先の値は、その点へ流れてくる元の位置を補間して求めます。流速が場所で変わる場合には、傾きの更新にも流速勾配の影響を入れます。

具体例

区間$0\le x\le1$で両端の値0と1、両端の傾き0を指定すると、$f(x)=3x^2-2x^3$です。$f(0)=0,f(1)=1$、$f^{\prime}(x)=6x-6x^2$なので両端の傾きも0です。

流体構造連成(弱連成・強連成と界面条件)
流体構造連成(弱連成・強連成と界面条件)のアプリ教材図
水で押されてたわむ板を考えると、流体から構造へ力が伝わり、板の動きによって流れる領域も変わります。界面では速度の法線成分が一致し、両側の力がつり合うことが必要です。 本章の強連成は流体と構造を一つの全体系として解く方法、弱連成は別々に解いて界面の情報を交換する方法です。一体型は大きな行列が必要になり、分離型は既存の解析法を組み合わせやすい特徴があります。 相互作用が強いと分離反復が収束しにくい場合があります。分離型でも十分に界面反復する方式があるため、「弱連成だから反復しない」とは決めません。

具体例

流体が板を右へ押せば、板は流体を左へ押し返します。また板が動く位置で、流体が勝手に板を貫通しないよう、法線方向の動きを合わせます。

スタッガード格子
スタッガード格子のアプリ教材図
セル境界の面速度は、その両側の中心圧力の差によって変わります。面速度が分かれば、各セルへ入る量と出る量を計算できます。この関係が自然につながる配置がスタッガード格子です。 圧力位置$(i,j)$に対し、横速度は$(i\pm1/2,j)$、縦速度は$(i,j\pm1/2)$です。半分の添字は値の半分ではなく、半格子ずれた位置を意味します。 素朴な同一点配置で中心差分を二回使うと、一つおきの圧力しか結ばず、市松模様状の偽解を見落とす場合があります。適切な面補間を使うコロケート法とは区別します。

具体例

一直線に圧力が1、0、1と並ぶと、中央の素朴な中心差分は両端の差$1-1=0$を見ます。面で隣接圧力の差を取れば、$0-1$と$1-0$が残り、不自然な交互分布を検出できます。

第4章 格子の取り扱い

一般座標変換(境界適合格子)
一般座標変換(境界適合格子)のアプリ教材図
物体表面に沿う曲がった格子を、計算しやすい縦横の格子へ対応付けるのが一般座標変換です。 物理空間の$(x,y)$と計算空間の$(\xi,\eta)$は、同じ点の別の表し方です。保存形の式は、座標の微分やヤコビアンを含む保存形へ変換できます。 ただし、離散化後にも保存性や一様流を保つには、格子の幾何量と流束を整合して計算する必要があります。座標変換そのものと、数値計算上の整合性を区別します。

具体例

長方形の例で$x=2\xi,\ y=3\eta$なら、計算点$(\xi,\eta)=(0.5,0.5)$は実際の点$(x,y)=(1,1.5)$です。座標の値は変わりますが、対応する場所や物理現象を別物にする操作ではありません。

幾何学的保存則(GCL)
幾何学的保存則(GCL)のアプリ教材図
格子が動くとき、セル体積の変化と、各面が移動して掃く体積の合計を一致させる条件が幾何学的保存則(GCL)です。 箱の右面だけを外へ動かせば、その面が掃いた体積だけ箱が大きくなるはずです。 この帳尻を離散式でも合わせ、一様な流れの中で格子だけを動かしたときに偽の流れを生じさせないようにします。静止した曲線格子でも、座標の微分の整合性は一様流の保持に関係します。

具体例

断面積$A=2\,\mathrm{m^2}$の箱の右面を0.1 m動かすと、体積は$A\Delta x=0.2\,\mathrm{m^3}$増えます。面の移動から計算した増加が0.15 m³なら、0.05 m³の食い違いが偽の変化を作ってしまいます。

格子配置(スタガード・コロケート・レギュラー)
格子配置(スタガード・コロケート・レギュラー)のアプリ教材図
スタガード格子は圧力をセル中心、速度成分を対応する面に置き、流入・流出のつり合いを面流量で計算しやすくします。 コロケート格子は圧力と速度を中心に置き、面流量を適切に補間します。本章のレギュラー格子は同一点配置を素朴に差分化するものとして区別します。文献によって名称が重なるため、配置だけでなく面流量の評価法も確認します。圧力が交互に高低となる不自然な振動を防ぐ工夫が必要です。 保存性は配置名だけで決まらず、隣接セルで同じ面流束を整合して使うことが大切です。

具体例

隣り合う二つのセルで、共通面を通る流量を一方は流出3、他方は流入3として使えば、その面の収支は相殺されます。片方を3、他方を2.9としてしまうと、全体に0.1の不つり合いが残ります。

マルチブロック法とオーバーセット法(ドナーセル)
マルチブロック法とオーバーセット法(ドナーセル)のアプリ教材図
マルチブロック法は領域を分け、接するブロックの境界を合わせて情報を交換します。オーバーセット法は格子を重ね、重なり部で値を補間します。 ドナーセルは値を供給する側のセルで、受け取る点とは異なります。重合格子には、通常の計算を行う点、物体内部などで使わない点、他の格子から値を受け取る点があります。 移動物体の格子を背景格子へ重ねる方法などに使います。ただし、補間だけで厳密な流量保存が保証されるわけではありません。

具体例

背景格子の中で物体だけが動く場合、物体まわりの格子を一緒に動かし、重なった背景格子から値を受け取る方法が考えられます。値を供給するセルがドナー、受け取る点が受け側です。

ボクセルと形状表現
ボクセルと形状表現のアプリ教材図
ボクセルは空間を小さな直方体に区切る表現です。内外のマスク、流体が占める体積割合、表面までの距離などをセルに持たせます。 SDF(符号付き距離関数)は、表面までの距離と内外の符号を組み合わせる表現です。CSGは基本立体の和・差・共通部分で形を作る方法で、入力はポリゴンだけに限りません。 閉じていない形状を扱える方法もありますが、全ての形状不備が自動的に直るわけではありません。ボクセル化(ボクセライゼーション)は空間を区切る処理で、画像を作るボリュームレンダリングとは別の処理です。

具体例

一つのセルの流体体積率を0.25とすれば、セル体積の25%が流体です。0か1だけの判定より境界の位置を細かく表せますが、それだけで流れの境界層を十分に解像できるわけではありません。

カットセル法と埋込境界法(IBM)
カットセル法と埋込境界法(IBM)のアプリ教材図
カットセル法は直交格子を物体表面で切り、流体部分の体積・面積で保存式を計算します。 ごく小さい流体セルは陽解法の時間刻みを厳しくすることがあり、セル結合などで対処します。 埋め込み境界法(IBM)には複数の方式があり、物体の作用を格子上の体積力で与える方式もあります。形状を細かく表せても境界層内の速度変化を解像できるとは限らず、壁近くに必要な格子を配置することが別に必要です。

具体例

通常セル体積が1で、壁によって流体部分が0.01だけ残ったとします。同じ大きさの流束でも、この小セルの値は急に変わるため、陽解法の時間刻みを小さくする必要が生じます。形状を切る利点と小セルの難しさが一組です。

デローニ分割と先端前進法
デローニ分割と先端前進法のアプリ教材図
デラウニー三角形分割は、各三角形の外接円の内部に他の生成点を入れない分割です。 円周上に複数の点があると分割が一意でない場合もあります。三次元では外接球について考えます。境界から要素を順に作るアドバンシングフロント法とは異なります。 品質は点の配置にも依存し、三次元では薄くつぶれた四面体も生じ得ます。くぼんだ境界を保つには、境界を考慮した分割や領域外の要素の処理が必要です。

具体例

正方形の四隅は同じ円周上にあります。どちらの対角線で二分しても、ほかの点は外接円の内部に入らないため、分割が一意とは限りません。「内部にない」と「円周上にもない」は違います。

非構造格子の要素と組合せ
非構造格子の要素と組合せのアプリ教材図
四面体は三角形面4枚を持ち、複雑領域の自動分割に向きます。 六面体は四角形面6枚を持ち、流れの向きに沿って配置できる場合などに効率よく解像できます。ただし要素名だけで精度の優劣は決まりません。 三角柱は三角形面2枚と四角形面3枚を持ち、壁面に沿う薄い層に使います。四角すいは四角形面1枚と三角形面4枚を持ち、六面体側の四角形面と四面体側の三角形面の接続などに使います。

具体例

壁面の三角形を法線方向へ押し出すと三角柱になります。六面体側の四角形面を、四面体側の三角形面へつなぎたい場面には四角すいを使えます。面の形が接続の鍵です。

解適合格子法と格子品質
解適合格子法と格子品質のアプリ教材図
非構造格子は要素のつながりを番号で記録するため、接続情報の記憶や参照の負担があります。 一方、必要な場所だけ細かくする局所適合に向きます。細分化するときは隣の要素との面の接続も整えます。 壁近くでは、壁に垂直な方向を細かくしたプリズム層などが役立ちます。全てを立方体に近づけることが常に最適とは限らず、流れの変化に合う向きと密度が必要です。

具体例

壁から離れる方向にだけ速度が急変するなら、その方向を細かくした薄い層が効率的です。全方向を同じだけ細かくすると、必要以上のセルが増える場合があります。解像したい変化に格子を合わせます。

第5章 乱流解析と乱流モデル

非線形渦粘性・応力方程式モデル
非線形渦粘性・応力方程式モデルのアプリ教材図
線形モデルで表しにくい方向別の乱れや系回転の影響を扱う方法です。 非線形渦粘性モデルは速度勾配の2次以上の積を応力式へ含めます。 応力方程式モデルは応力の各成分について収支式を解き、生成・方向間の再分配・散逸などを扱います。回転場や第二種二次流れのように乱れの非等方性が重要な場面で使います。ただし、モデルを複雑にすればどんな流れも必ず正確になるわけではなく、モデル化と格子の確認は必要です。

具体例

四角い直線管では、断面内の乱れの方向差が弱い循環を作ります。その方向差をすべて同じとするモデルでは原因を表せません。非線形モデルや応力方程式モデルを使う理由は、計算を複雑にすることではなく必要な作用を残すことです。

壁関数法と低Re型モデル(壁の扱い2方式)
壁関数法と低Re型モデル(壁の扱い2方式)のアプリ教材図
壁関数法は、壁と最初の計算点の間を対数速度分布などの関係でつなぎます。 低Re型モデルは壁近くの影響を補い、壁まで細かい格子で解きます。 ここで低Reとは壁近くの粘性の影響を扱う意味で、流れ全体のレイノルズ数が低い場合だけの方法ではありません。低Re型でも線形の渦粘性式のままなら、方向別の垂直応力を表す限界は残ります。伝熱を重視すれば自動的に低Re型が正解、という選び方はせず、境界条件と壁近くの解像を確認します。

具体例

壁からの無次元距離$y^+$が1程度の点を使って壁まで解く考え方と、対数則が成り立つ位置の点を壁関数でつなぐ考え方は異なります。格子だけ細かくしても、採用した壁面処理と合っていなければ改善しません。

系回転と標準k-εの限界(渦度テンソル)
系回転と標準k-εの限界(渦度テンソル)のアプリ教材図
正方形の小片の形を変える動きと、形を保って回す動きは別です。 前者は速度勾配の対称部分、後者は反対称部分に対応します。 標準モデルの応力式は対称部分のひずみ速度だけを使うため、系回転による乱れの方向別の変化を直接取り込めません。回転するチャネルの両側で乱れが異なることを表すには、回転への応答を含む非線形モデルや応力方程式モデルなどが必要です。平均流れに回転の力を加えることだけでは、乱流の構成式の不足は埋まりません。

具体例

剛体回転$u=-\Omega y,v=\Omega x$では、せん断ひずみ速度は$(u_y+v_x)/2=(-\Omega+\Omega)/2=0$です。一方、渦度は$v_x-u_y=2\Omega$で0ではありません。回転をひずみ速度だけで表せないことが分かります。

DES:RANSとLESの組合せ
DES:RANSとLESの組合せのアプリ教材図
DESは壁近くの乱流境界層をRANSで扱い、離れたはく離渦の領域をLESで解く代表的なハイブリッド法です。 壁までLESで解く場合より必要格子数を減らせますが、RANS側の細かな乱流変動は直接解像しません。失速翼や自動車まわりのように境界層とはく離後の渦が共に重要な流れに使います。 接続部では、モデルで担う乱れから格子で解く乱れへの受け渡しに注意が必要です。全ての接続が普遍的に確立済みと考えず、格子と切替え方の影響を確認します。

具体例

段差を越える流れでは、壁に沿う薄い境界層と、段差後方の大きな渦で必要な解像が異なります。前者をモデル化し、後者の時間変化を解くのが図の役割分担です。

流れから発生する音の計算(直接計算・分離計算)
流れから発生する音の計算(直接計算・分離計算)のアプリ教材図
直接計算は圧縮性ナビエ・ストークス方程式で流れと音を同時に解き、音が流れへ戻って影響する作用も扱います。 音源と音波では空間・時間尺度が異なるため計算負担は大きくなります。 本章の分離計算は流れを先に解き、音源からの音の発生・伝播を別に計算します。負担は減りますが、音から流れへの影響は含めません。ライトヒル・カールの音響アナロジーを用いる方法と、キルヒホッフ法・境界要素法などで線形波動方程式を扱う方法に分類されます。

具体例

流れが作った音が、再び流れを揺さぶって発音を変える場合は、戻りの作用も重要です。一方向の分離計算ではこの戻りを含めないため、計算量が少ない利点と適用範囲を合わせて判断します。

第二種二次流れ(乱れの非等方性が誘起)
第二種二次流れ(乱れの非等方性が誘起)のアプリ教材図
四角い直線管の断面内に生じる弱い循環です。 主流方向を$x$とすると、断面内の$y,z$方向の乱れの差や相関の空間変化が流れを生みます。 曲がった管の圧力分布が原因の第一種二次流れとは異なります。線形の等方的な渦粘性モデルでは原因となる方向差を表せないため、非線形渦粘性モデルや応力方程式モデルを用います。必要な乱れを解像したDNSやLESでも再現できます。図は断面内の循環方向を模式的に示し、主流は紙面に垂直です。

具体例

管を正面から見ると主流は画面の奥行き方向です。その主流とは別に、断面内で隅や壁へ向かう弱い流れができます。管が曲がっていなくても生じることが、第一種二次流れとの見分け方です。

第6章 設計応用

多目的最適化とトレードオフ(競合)関係
多目的最適化とトレードオフ(競合)関係のアプリ教材図
最適化では、変える量・良くする評価値・守る制限を定めます。 例えばポンプの効率と騒音は、一方の改善で他方が悪くなる場合があり、これをトレードオフと呼びます。 各要求を別々に最適化しても全体で最良になるとは限らないので、多目的最適化で望ましい妥協点を選びます。結果を得たら、目的関数・設計変数・制約条件が現実の設計を十分に表していたか見直します。最適解は設定した問題の中での最良であり、設定自体の正しさの保証ではありません。

具体例

案Aは効率85%・騒音70 dB、案Bは効率82%・騒音60 dBとします。効率だけならAですが、騒音上限が65 dBならAは採用できません。何を良くし、何を守るかを先に定めます。

部分流量運転の旋回失速・逆流と漏れ流れ
部分流量運転の旋回失速・逆流と漏れ流れのアプリ教材図
設計点より大幅に小さい流量では、羽根車やディフューザ内の剥離・逆流が強くなり、出口から入口へ戻る漏れの割合も増えます。 ライナーリングやバランスホールの経路が無視できるか確認します。 旋回失速のように流路ごとに違う状態が動く現象は、全羽根を同一とする1流路の周期条件では表せません。上流・下流の部品との干渉や境界までの距離を考え、現象を表せる範囲で非定常解析します。十分に発達した流れから性能を求めて平均し、初期の瞬時値を代表値としないようにします。

具体例

全羽根が同じ状態になる周期条件では、「一つの流路だけ失速し、その失速域が隣へ移る」状態を表せません。計算範囲を小さくする前に、対象現象の周期性を確認します。

逆圧力勾配・2次流れとコーナー剥離
逆圧力勾配・2次流れとコーナー剥離のアプリ教材図
流れに沿って静圧が上がると、圧力の力は流れに逆らう向きになります。 壁近くの遅い流体は押し戻されやすく、逆圧力勾配が強いと剥離が起こります。 ディフューザは静圧を回復させる部品なので、この勾配自体をゼロにするのではなく、過大な勾配や剥離を抑える設計を考えます。壁近くの二次流れは低速の流体を羽根とケーシングの隅へ集め、局所損失や剥離を生む場合があります。速度ベクトルや壁面に沿う限界流線、翼面圧力を対応させて原因を調べます。

具体例

同じ圧力上昇でも短い距離で一度に上げるほど逆圧力勾配は大きくなります。設計では出口静圧だけでなく、翼面のどの位置で急に圧力が上がるかを見ます。

ディフューザの減速と静圧回復
ディフューザの減速と静圧回復のアプリ教材図
ディフューザは、羽根車から来た速い流れを減速し、速度に関係する動圧を静圧へ回復させます。 流れが減速し静圧が上がったことだけでは、損失が小さいとは判断できません。 羽根への流入角度のずれ、過大な逆圧力勾配による剥離、隅に集まる低速流体なども調べます。入口と出口の平均値だけでなく、どの場所で何が起こっているかを全圧や速度の分布から確認します。

具体例

高さ一定・損失なしの水で速度が10 m/sから5 m/sへ下がるなら、静圧上昇は$\Delta p=\rho(10^2-5^2)/2=37500\,\mathrm{Pa}$です。実際に30000 Paしか上がらなければ、残り7500 Pa相当が全圧損失です。

摩擦抗力支配と形状(圧力)抗力支配
摩擦抗力支配と形状(圧力)抗力支配のアプリ教材図
角張ったビルでは角から大きく剥離し、前後の圧力差による抗力が主になります。 流線形の巡航機体では大規模剥離を避けるため、表面摩擦の寄与が相対的に重要です。 薄い境界層でも壁の近くの急な速度変化が摩擦を決めるので、正確な予測が必要です。航空機の抗力が全て摩擦という意味ではありません。失速時は剥離点を正確に予測する必要があり、やはり境界層の精度が重要です。

具体例

薄い境界層だから無視してよい、とは限りません。表面での摩擦は壁近くの速度勾配で決まるため、薄くても急な変化を正しく計算する必要があります。

電線・アンテナの渦による加振と騒音
電線・アンテナの渦による加振と騒音のアプリ教材図
円形の電線やアンテナでは、後方に交互の渦が出て、変動する力と音が生じます。 振動が続くと疲労や破損につながるため、平均風荷重だけでなく変動力も評価します。電線では着氷による断面と重さの変化も確認します。 溝やトリップワイヤなどの付加物で流れを変え、抵抗・加振・騒音の低減効果を調べます。アンテナの螺旋状突起は、長さ方向にそろう周期的剥離を崩すことが狙いです。渦による加振と、自励的なフラッターを同じ意味にしないようにします。突起が付けば必ず抵抗が増減するとも決めつけず、設計条件で確かめます。

具体例

平均の横向き力が小さくても、左右へ繰り返す力が構造の振動と合うと大きく揺れる場合があります。付加物の目的は渦放出のそろい方を変えることであり、単に見た目を滑らかにすることではありません。

排気口の数値不安定と対策(室内気流)
排気口の数値不安定と対策(室内気流)のアプリ教材図
排気口などの流出境界は、流れと条件が合わないと内部の計算を乱す場合があります。 本章の典型例では、速度固定時の圧力反射や圧力固定時の逆流が問題です。 排気口近くの人工的な数値粘性で振動をならす、外部の管路・急拡大などの圧力損失部を含める、といった対処を検討します。数値粘性を増やせば常に正解ではなく、室内の予測が変わらないかも確認します。出口が最下流にあることだけを理由に、内部へ影響しないとは判断しません。

具体例

逆流が出口面へ達するなら、出口を流れの途中で切りすぎている可能性があります。外部管路を含めるなどして境界の位置や条件を見直し、必要な局所安定化が室内の予測を変えていないか確認します。

室内熱環境の熱源と熱輸送(対流・放射・伝導)
室内熱環境の熱源と熱輸送(対流・放射・伝導)のアプリ教材図
日射・照明・人体が熱を出し、冷房が熱を取り除きます。壁や床も外との温度差に応じて熱を通します。 熱源・吸熱源と、熱の移動の仕組みを分けて整理します。 空調による強制対流と温度差による自然対流、壁内部の伝導、人体や壁の間の放射を考えます。放射は空気が動かなくても起こります。対流だけを扱うと熱の収支や場所ごとの温度を誤る場合があるため、解析条件へ必要な熱の出入りを反映します。

具体例

人体から100 W、照明から200 W、窓から300 Wが入り、壁などの正味流入が0なら、定常に保つには合計600 Wを外へ出す必要があります。収支が合っても局所の温度むらは残るため、運ばれる経路も調べます。

ポンプ吸込み水槽の吸込渦と自由表面のすべり壁近似
ポンプ吸込み水槽の吸込渦と自由表面のすべり壁近似のアプリ教材図
水面から空気を吸い込む渦と、水中の渦の低圧部で水が気化するキャビテーションを区別します。 どちらも管内旋回や振動・性能低下に関係します。 水面を固定したすべり面とする単相定常計算は概略評価に使えますが、水面の変形や空気の巻込みを直接は計算できません。変形・巻込みの予測には自由表面の扱い、間欠性には非定常解析、気化には必要に応じたキャビテーションの扱いを選びます。格子・乱流モデルを確認し、圧力損失と管内旋回、渦の位置・強さで設計を評価します。邪魔板・多孔板・管位置・ベルマウス形状を改良候補にします。

具体例

水面を変形しないすべり壁にした計算で渦が現れても、空気が管へ何%入るかをそのまま求めることはできません。空気巻込みを評価するには、気液界面の移動を表すモデルが必要です。

流体解析を進める3つの視点
流体解析を進める3つの視点のアプリ教材図
一つの解析対象について、目的・数値解析技術・物理現象の評価をつなげます。 例えば室内の温度むら低減なら、どの場所の何を評価するかを決め、熱源・給排気・壁の条件と格子・手法を設定します。 結果は温度の色だけでなく、滞留・循環・給気の通り道で説明します。格子への依存や測定との比較を確認し、給気位置や向きの変更につなげます。ソフトの操作、収束、きれいな図のどれか一つで設計判断を済ませないことが大切です。

具体例

目的が居住域の温度むら低減なら、「温度の最大差を評価する→給排気・熱源・壁をモデル化する→滞留や循環を読む→給気位置を変える」と進めます。収束したことだけでは、設計目的を達成した証拠になりません。

第7章 高速化とポスト処理

台数を超える高速化と並列化の限界
台数を超える高速化と並列化の限界のアプリ教材図
領域分割で各台の担当データが減ると、キャッシュという手元の高速な記憶に収まりやすくなり、計算自体が速くなる場合があります。 メモリ不足に伴う遅いスワップ処理が減る場合もあります。このため、各処理の速さを固定した理論と異なり、実測の速度向上比が台数を超えることがあります。 高並列では通信・同期待ちが相対的に増え、全体の計算時間が増えて速度向上比も下がり得ます。アムダールの式だけの頭打ちと区別します。曲線だけで原因を確定せず、計算・通信・待ち・メモリの時間を測定します。

具体例

1台100秒、2台45秒なら速度向上比は$100/45\approx2.22$で台数を超えます。担当データが高速なキャッシュへ収まるなど、各処理の速度が変わった可能性があります。理論の計算間違いと即断せず、内訳を測ります。

メッセージパッシングとデータ並列(MPI・HPF)
メッセージパッシングとデータ並列(MPI・HPF)のアプリ教材図
MPIによるメッセージパッシングでは、各台が扱うデータだけでなく、処理や送受信を明示的に指定します。 細かい制御ができる反面、通信や同期までプログラムする負担があります。MPIはCとFortranに規定があり、共通の規格が可搬性を支えます。ただし、移した先でも全く同じ性能になる保証ではありません。 本章の歴史的な対比では、HPFはデータの割当てなどの指示文を元のプログラムに加えるデータ並列の例です。この二つだけで現在の全ての並列化方式を分類するわけではありません。

具体例

流路を左右に分けた場合、左担当の端のセルを更新するにも、右担当の境界付近の値が必要です。そこで境界データを送受信し、その後に必要な計算を行います。MPIはこの通信などを記述する共通規格です。

ルンゲの現象と補間の使い分け
ルンゲの現象と補間の使い分けのアプリ教材図
滑らかな関数でも、等間隔の多点を1本の高次多項式でつなぐと、とくに端で大きく振動する場合があります。これがルンゲの現象です。 点を通ることと、点の間までよく近似することを区別します。図は実際に等間隔11点で作った10次補間と元の関数の比較です。 実用では区間ごとの低次式などを使い、点の配置や補間後の分布を確認します。次数を固定して必要数より多いデータに近似を合わせるなら、全点を厳密に通す補間とは別の最小二乗近似などを考えます。

具体例

図は$f(x)=1/(1+25x^2)$を等間隔11点で補間した例です。赤い10次式は指定点を通っていても、端の近くで青い元の関数から大きく外れます。点数や次数を増やすだけで安心せず、区間内部も確認します。

レンダリングのパイプラインと陰面消去
レンダリングのパイプラインと陰面消去のアプリ教材図
立体の表面を画像にする処理です。 本章の基本順序は、形状モデリングの後に、座標変換→陰面消去→シェーディングです。視点に対応させて座標を変換し、手前に隠れる面を判定して、見える面の光と影を計算します。 ワイヤーフレームでは隠れた線、面表示では隠れた面を扱います。奥行きによる判定にはZバッファなどがあります。これは基本概念の整理であり、実際の描画方式で全処理が必ずこの順に一回ずつ実行されるという意味ではありません。

具体例

箱の向こう側の面まで手前の面に重ねて描くと、どちらが見えているか分からなくなります。奥行きを判定して隠すのが陰面消去、その見える面を明るく・暗くするのがシェーディングです。

ボリュームレンダリングと伝達関数
ボリュームレンダリングと伝達関数のアプリ教材図
ボリュームデータは空間内部にも値を持ちます。 直接描く方式では、視線に沿って値を標本化・内挿し、色と不透明度を割り当てて画素へ合成します。この対応付けが伝達関数です。 レイキャスティングは視線をたどる方法で、発光と吸収などの光学的なモデルを使います。視線に垂直なテクスチャを重ねる方法もあり、GPUの描画機能で高速化できます。等値面のポリゴンを抽出して描く方法とは処理を区別します。内部の広がりの理解に有用ですが、合成後の明るさが一つの場所の物理量をそのまま示すわけではありません。

具体例

高温部を赤く不透明に、低温部を薄く透明にするなど、値から見え方を決める対応が伝達関数です。同じ温度データでも設定で画像は変わるため、明るい部分をそのまま温度の数値だと読まないようにします。

LIC(線積分畳み込み)によるベクトル場可視化
LIC(線積分畳み込み)によるベクトル場可視化のアプリ教材図
LICは、画素のランダムな明るさを流線に沿って重み付きで足し合わせ、ベクトル場の筋模様を作る方法です。 入力ノイズは流速などの物理量ではありません。ある時刻のベクトル場を固定し、流線の前後をたどって処理します。 標準的な対称の重みを使う静止LICでは、筋の軸は見えても向きの正逆や流速の数値は決まりません。見やすい全体像を得る手法で、明るさを速さと取り違えないようにします。テクスチャ・GPUによる高速化や曲面への適用も可能です。

具体例

同心円状に回るベクトル場へLICを適用すると、図の右のような円状の筋が現れます。ただし静止した対称重みのLICだけでは、時計回りか反時計回りかは区別できません。必要なら矢印などを併せて読みます。

立体視ディスプレイとMR・AR・AV
立体視ディスプレイとMR・AR・AVのアプリ教材図
両眼視差を利用する立体視では、少し離れた左右の目に対応した像を生成して振り分けます。 時分割は左右像を交互に出し、同期したシャッター眼鏡で見る像を切り替えます。偏光などのパッシブ方式、バリアやレンズで光の向きを分ける裸眼方式もあります。 奥行きの認識には、左右像のずれに加え、視線を寄せる向き、焦点、見る位置を動かしたときの像の変化も関係します。現実空間へ仮想情報を重ねるAR、現実と仮想を融合するMRなども関連しますが、立体視と同じ意味ではありません。 ARは現実へ仮想情報を加え、AVは仮想世界へ現実の情報を加える考え方です。これらを含む現実と仮想の融合がMRです。左右の目への像の振分けとは別の分類です。

具体例

指を顔の前へ立て、片目ずつ交互に見ると、背景に対する指の位置がずれて見えます。この左右の見え方の違いを画像で作るのが両眼視差による立体視です。同じ画像を二枚置くだけでは、この差を作れません。

GPGPUとSIMD
GPGPUとSIMDのアプリ教材図
GPUを数値計算などにも使うのがGPGPUです。 本章でいうSIMDは、複数のデータに同じ命令を適用する処理の考え方です。GPUの実際の実行方式を全て同じ構造と決めつけず、多数の同種処理が得意という基本的な適性を押さえます。 一緒に処理するデータが条件によって違う道へ分かれると、一部が待つなどの効率低下が起こる場合があります。分岐があれば全て遅いという意味ではなく、分かれ方や処理量に依存します。CUDA・OpenCLなどの環境や、Fortranから利用するコンパイラもあります。高速化の効果は転送を含めて測ります。

具体例

多数のセルで同じ式から流束を求める処理は並列化しやすい例です。一方、同時に処理するデータが複雑に別々の手順へ進むと待ちが増える場合があります。CPUとGPU間の転送時間も含めて効果を測ります。

プログラム性能チューニングの進め方
プログラム性能チューニングの進め方のアプリ教材図
まず、実際の性能を代表するベンチマーク問題を決め、計測で時間を使うホットスポットを探します。 そこを修正し、同じ条件で再び時間と結果を確認します。装置の構成・性質であるアーキテクチャに合う実装や、最適化済みライブラリも利用します。 並列処理では通信量や通信待ちを減らし、計算負荷をそろえます。通信の間に独立な計算を行う隠蔽も検討します。全体の短縮につながる箇所を測定で選ぶことが大切です。

具体例

全体100秒のうち80秒かかる処理を半分にできれば、全体は60秒です。1秒の処理だけを半分にしても99.5秒です。時間の大きい箇所を確かめてから改良する理由が分かります。

ポスト処理の計算・描画・入出力とPC部品
ポスト処理の計算・描画・入出力とPC部品のアプリ教材図
CPUは数値の計算、GPUは描画、記憶装置はファイルの読書きの改善候補です。 どこに時間がかかるかを測り、ソフトの対応も確認します。遅さの原因でない部品を換えても全体は大きく速くなりません。 音声処理を含まない通常のCFD可視化では、サウンドカードの更新はこれらの処理へ直接寄与しません。

具体例

総時間100秒のうちファイル読込みが80秒なら、描画だけ2倍速くしても読込み80秒は残ります。先に時間内訳を測れば、改善すべき処理を選びやすくなります。

第8章 結果と評価

数値解析の3つの誤差
数値解析の3つの誤差のアプリ教材図
実際の現象を方程式へ置き換える段階がモデリング、その式を有限の格子の式へ置き換える段階が離散化、その式を反復で解く段階が収束です。 順に、現象と支配方程式の解との差、支配方程式と離散式の解との差、離散式の厳密解と反復解との差を考えます。 誤差の大きさは単純に正の値を足すだけではなく、符号付きのずれが相殺される場合もあります。収束誤差は残差そのものではありません。式の満たし具合である残差と、反復解が求める解から離れている量を区別します。

具体例

本来の値が100、選んだモデルの厳密解が110、格子の厳密解が102、反復途中が101だったとします。差は順に+10、−8、−1で、合計は+1です。最終値が近くても、個々の近似が正しいとは限りません。

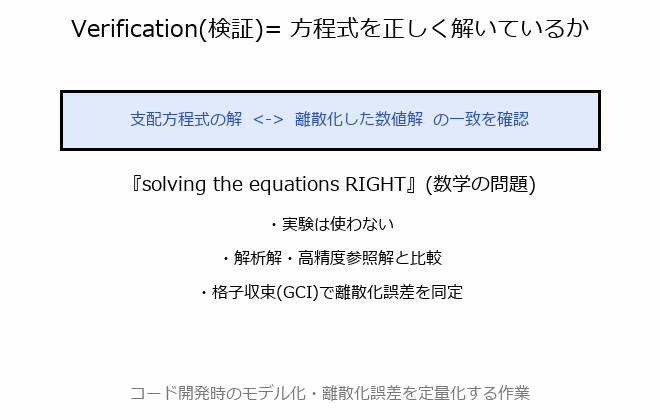

検証と妥当性確認(V&V)
検証と妥当性確認(V&V)のアプリ教材図
検証(verification)は、選んだ方程式を正しく解けているかを確かめます。 解析解との比較や、格子・反復を変えた結果から離散化・収束の影響を調べます。 妥当性確認(validation)は、モデルが対象とする実現象をどの程度表せるかを、信頼できる実験などと比較します。格子収束してもモデルが実現象に合うとは限りません。実験にも測定誤差があるため、実験値を無条件の完全な正解として扱わないことが必要です。

具体例

既知のポアズイユ流れの解析解へ格子を細かくして近づくかは、計算法の検証です。実際の装置の測定と比べ、乱流モデルや境界条件が現象を表すかは妥当性確認です。両方が必要です。

格子細分化による収束性の確認
格子細分化による収束性の確認のアプリ教材図
格子を段階的に細かくし、評価量がどこへ近づくかを調べます。 例えば粗いAから細かいDへ圧力が増え、途中のBが実験に近くても、その後は別の値へ近づく場合があります。 Bを選ぶだけでは、格子によるずれとモデルなどによるずれの相殺かどうか分かりません。乱流モデル、壁格子と摩擦速度の関係、境界条件、非定常性、実験条件も点検します。実験と近い格子を選ぶことを格子収束の確認の代わりにしないようにします。

具体例

実験100に対し、粗い順に90、100、106、108へ変化したとします。Bが100だから最良と判断すると、格子誤差とモデル誤差の打消しを見逃す場合があります。細分化して近づく値と実験条件の両方を調べます。

流速測定法の使い分け
流速測定法の使い分けのアプリ教材図
PIVは照明面の粒子画像から面内の速度分布を得る方法で、熱線流速計は1点の速い速度変動を追う方法です。 面的な分布か局所乱流強度かで使い分けます。 LDV、通常のピトー管やヨーメーターは点計測なので、広い分布を得るには走査が必要です。本問でいう通常の電磁・超音波による流量計測は、断面や経路に沿った平均的な情報を使います。特殊な装置も全て局所速度を測れないと一般化せず、本問の機器と目的の組合せを押さえます。

具体例

流れの循環がどこにあるかを広く見たいならPIV、特定位置でどれほど速度が揺れるかを追いたいなら熱線流速計が候補です。平均速度の値が得られるだけでは、乱流強度を測れたことにはなりません。

PIVとCFD結果を比べるときの注意
PIVとCFD結果を比べるときの注意のアプリ教材図
同じ照明面に対応する断面をCFDから抽出し、速度ベクトルの軸の向きをそろえます。 通常の2次元PIVは面内2成分なので、面外成分を含むCFDの速さとは区別します。 平均流れの比較では定常RANSと実験平均、非定常RANSやLESでは双方の平均を使います。明確な周期現象では周波数やストローハル数なども比べます。瞬時値を比べるなら時刻・位相や分解能も対応させ、任意の一瞬の違いをそのまま誤差としないようにします。

具体例

面内の速度が3、4 m/sなら2次元PIVの面内速さは5 m/sです。CFDの面外成分が12 m/sあると、3次元の速さは13 m/sになります。5と13を比べて誤差とするのではなく、同じ成分へそろえます。

標準k-εモデルと薄翼の失速予測
標準k-εモデルと薄翼の失速予測のアプリ教材図
全域に発達した乱流を想定する標準k-εを使うと、層流境界層や遷移を十分表せません。 本章の薄翼・レイノルズ数の事例では、強い渦粘性で剥離が遅れ、失速角を大きく、失速後の揚力低下を緩やかに予測します。 失速前の曲線が直線的だから遷移まで正しく解いた、とは判断しません。これらはこの適用例での限界であり、全ての翼で同じ量・方向の誤差になると保証するものではありません。

具体例

図では実際の揚力が急に落ち始めても、計算の揚力はまだ高く保たれています。「失速後の低下を小さく予測する」とはこの違いです。揚力係数の数値だけでなく、境界層とはく離の再現を確かめます。

旋回流とランキン渦・乱れの非等方性
旋回流とランキン渦・乱れの非等方性のアプリ教材図
強制渦では旋回速度が半径に比例し、自由渦では半径の逆数に従って減ります。 ランキン渦は中心の強制渦と外側の自由渦をつないだ理想化です。 壁の直近は別の粘性層で、固体壁では速度がゼロへ近づく必要があります。サイクロンの主な領域を全て直線増加と予測した例では、外側の減速が表されていません。強い旋回における乱れの非等方性を表せるモデルなどを検討します。ランキン渦は特徴を読む基準であって、全ての実機で厳密に同じ分布となる意味ではありません。

具体例

強制渦$u_\theta=\Omega r$で$\Omega=10\,\mathrm{s^{-1}}$なら、半径0.1 mで1 m/sです。この点から自由渦$u_\theta r=0.1\,\mathrm{m^2/s}$へつなぐと、半径0.2 mで0.5 m/sとなります。外側まで直線増加する分布とは異なります。

曲がり管の2次流れと数値粘性
曲がり管の2次流れと数値粘性のアプリ教材図
曲がりでは、主流の遠心効果と圧力場のつり合いが壁近くで異なり、断面内の第1種二次流れが起こります。 矩形断面の乱流非等方性による第2種と区別します。 本章の例は第1種の予測が重要で、1次風上の数値粘性に着目します。QUICKなどへ変えて結果を比較するのが離散化の対策です。乱流モデルの変更、対称条件の変更、壁条件の変更は、対流項の数値粘性を直接なくすことと同じではありません。

具体例

1次風上のまま乱流モデルだけ変えても、対流項の離散化で加えた数値粘性は残ります。公式事例ではQUICKなどの高次化で、この離散化の影響を調べるのが対応する対策です。

渦粘性近似の限界とよどみ点流れ(k-ε対ASM)
渦粘性近似の限界とよどみ点流れ(k-ε対ASM)のアプリ教材図
建物の前面のよどみ領域で標準k-εが乱れの生成を過大にすると、その影響が上面の剥離予測にも及びます。 本章の比較では、実験・ASMで見られる上面の剥離が標準k-εでは消えています。 誤差の場所を後方の循環や強い旋回へ取り違えず、前面から上面へのつながりを見ます。ASMは代数形レイノルズ応力モデルで、この例では渦粘性近似の問題が改善されています。全ての誤差がモデルだけで解消する保証ではありません。

具体例

後方の循環が実験と似ていても、建物の前面で乱れを過大に作り、上面のはく離が消えていれば適切な予測とはいえません。誤差が生じた位置から、その影響が運ばれる先を追います。

LES結果の比較とエルゴード性
LES結果の比較とエルゴード性のアプリ教材図
時間平均は、ある場所で長く測った値を平均すること、集団平均は同じ条件の多数の標本を平均することです。 統計的に定常でエルゴード性を仮定でき、十分な標本があれば対応させられます。 LESと実験・DNSの任意の瞬時場は、細かな初期状態や位相が違うため一致を期待しません。LESで取り除く細かな尺度と測定側の分解能の違いも確認します。SGSモデルが必ず乱数を発生させるという意味ではありません。比較する量・場所・平均の意味をそろえることが要点です。

具体例

同じ場所のLES速度が9、11、10、実験が11、9、10なら平均はどちらも10です。瞬時値の並びは違います。平均が合うだけでも不十分な場合は、変動の大きさや周期など、目的に合う統計量も比較します。

形状最適化での相対比較とバイアス誤差
形状最適化での相対比較とバイアス誤差のアプリ教材図
形状変更による性能の差を使うには、その変化が実験と対応し、残る誤差が形状によって大きく変わらないことを確認します。 共通の加算的バイアス$b$なら、計算値を$Q_c=Q_e+b$と書くと、二つの形状の差では$b$が相殺されます。 ただし平均を取っても$b$自体は消えません。No.1・7のように傾向が外れる条件は別に検討し、適用範囲を広げすぎないようにします。共通バイアスを仮定しただけで正しい差になると保証するものではなく、実験と誤差原因で裏付けます。

具体例

二形状の実験抗力係数が0.30と0.28、計算が0.32と0.30なら、両方に+0.02の偏りがあっても改善量は0.02で一致します。平均を取れば偏りが消えるわけではなく、形状によらず共通だという裏付けが必要です。

プログラム検証の代表例題
プログラム検証の代表例題のアプリ教材図
キャビティは動く壁で駆動される閉空間流れで中心線速度などを比べます。 バックステップは再付着距離・循環域、ポアズイユは解析解と格子による誤差の減り方、円柱・角柱は力・圧力分布・統計量、翼は圧力・揚力・抗力を調べます。 確認したい物理と誤差に合う例題を使い、各々の信頼できる基準値と比べます。一つに合ったから他の現象にも全て適用できるとは判断しません。

具体例

粘性流れの離散化精度を調べたいなら、解析解のあるポアズイユ流れで格子を細かくした誤差の減り方を確認します。はく離後の再付着を調べたいなら、バックステップの再付着距離が対応する指標になります。

第9章 混相流の基礎

流動様式(気泡流・スラグ流・環状噴霧流)
流動様式(気泡流・スラグ流・環状噴霧流)のアプリ教材図
液体の中に小さな気泡が点在するのが気泡流です。管径ほどの大きな気泡と液のかたまりが交互に流れるとスラグ流、壁を液膜が覆い中心の気体に液滴が混じると環状噴霧流です。 鉛直上昇流では、減圧による気泡の膨張や気体流量の増加に伴い、気泡流からスラグ流、環状流へ移る場合があります。ただし、管を上るだけで必ず全ての様式を順番に通るわけではありません。気液の流量、管径、圧力などによって決まり、遷移域もあります。

具体例

ストローで水に少量の空気を送ると小気泡が見えます。空気量を増やすと大きな気泡のかたまりが現れます。液が壁に残る環状流と、気体中に液滴だけが飛ぶ噴霧流も区別します。

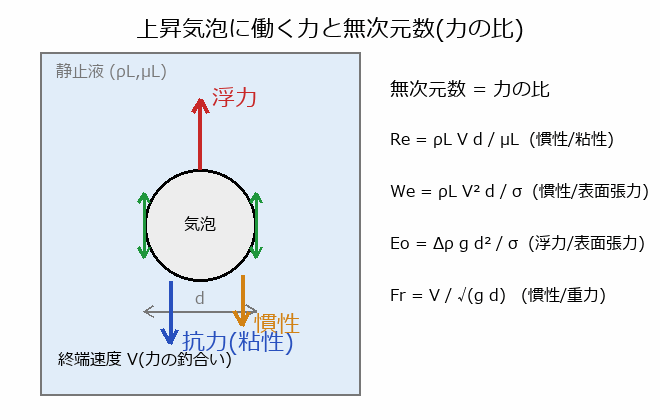

単一気泡の終端速度を支配する無次元数(Re・We・Eo・Fr)
単一気泡の終端速度を支配する無次元数(Re・We・Eo・Fr)のアプリ教材図
$Re=\frac{\rho_L V d}{\mu_L},\ We=\frac{\rho_L V^2 d}{\sigma},\ Eo=\frac{\Delta\rho\,g\,d^2}{\sigma}$
$Re$ は慣性力と粘性力の比、$We$ は慣性と表面張力の比、$Eo$ は浮力と表面張力の比です。$d$ は気泡径、$V$ は相対速度、$\sigma$ は表面張力、$\Delta\rho=\rho_L-\rho_G$ です。液中の気泡なので、慣性と粘性には周囲の液の物性を使います。 密度差を含めるフルード数を $Fr=V/\sqrt{(\Delta\rho/\rho_L)gd}$ と定義すると、$Fr^2=We/Eo$。密度差を省いた $V/\sqrt{gd}$ を使う定義もあるため、分母を確認します。終端状態では浮力から重力を引いた力と抗力が釣り合います。表面張力は主に形を保つ働きとして読みます。

具体例

$\rho_L=1000$、$\mu_L=0.001$、$\sigma=0.072$ をSI単位で用い、$V=0.1\,\mathrm{m/s}$、$d=1\,\mathrm{mm}$ とすると $Re=100$、$We\approx0.139$、$Eo\approx0.136$。径を2倍にすると、同じ速度なら $Re,We$ は2倍、$Eo$ は4倍です。

混合体の見かけ粘性(アインシュタイン粘性)
混合体の見かけ粘性(アインシュタイン粘性)のアプリ教材図
$\mu_{\text{mix}}\approx\mu_L\,(1+2.5\,\alpha)$
希薄な剛体球の分散液では、粒子の周囲で流れが変わり、同じ変形速度を保つために余分な応力が必要です。その実効粘度を表すのがアインシュタインの式です。$\alpha$ は分散相の体積割合で、粒子どうしの強い相互作用を無視できる範囲で用います。 係数2.5を全ての気泡へ一律に使うわけではありません。表面が動く清浄な球形気泡では希薄極限の係数は1、界面が動きにくい気泡では剛体球に近づきます。混合体の実効粘度と、乱流の混合作用を表す渦粘性は異なり、気泡を入れれば乱流抵抗が必ず減るとはいえません。

具体例

体積割合 $\alpha=0.04$ の剛体球では $\mu_{mix}/\mu_L\approx1+2.5\times0.04=1.10$。清浄な球形気泡の希薄近似なら $1+0.04=1.04$ です。相の種類と界面の状態を確かめて係数を選びます。

気相体積率(ボイド率)と諸量の関係
$J_G=\alpha V_G,\qquad \rho_H=\rho_L-\alpha(\rho_L-\rho_G)$
気体の割合が増えると、$\rho_L>\rho_G$ なら混合密度が下がります。そのため鉛直上昇流の重力成分 $\rho_Hg$ は小さくなります。一方、気相の体積流束 $J_G$ を一定にすると $V_G=J_G/\alpha$ なので気相速度は下がります。 環状流の液膜厚と摩擦、気泡流のドリフト速度にもボイド率が関わります。ただし摩擦は相対速度などにも依存するので、ボイド率だけで常に増減を決めるのではなく、比較条件と相関式を確認します。

具体例

$\rho_L=1000$、$\rho_G=1\,\mathrm{kg/m^3}$ なら、$\alpha=0.2$ で $\rho_H=800.2$、0.4で $600.4\,\mathrm{kg/m^3}$。$J_G=0.2\,\mathrm{m/s}$ を保つ場合、気相速度は1m/sから0.5m/sへ下がります。

第10章 気泡・液滴・粒子

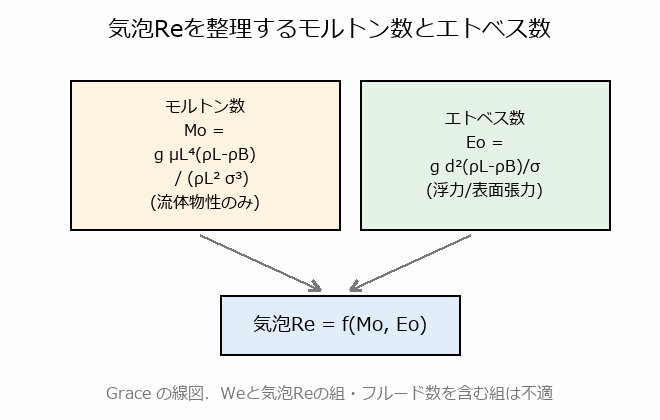

気泡を整理する無次元数(モルトン数・エトベス数)と形状変化
気泡を整理する無次元数(モルトン数・エトベス数)と形状変化のアプリ教材図
$M=\frac{g\,\mu_L^4(\rho_L-\rho_B)}{\rho_L^2\,\sigma^3},\qquad Eo=\frac{g\,d^2(\rho_L-\rho_B)}{\sigma}$
静止液中の単一気泡を整理するGrace線図では、$Re_B$ をモルトン数 $M$ とエトベス数 $Eo$ の関数として表します。$M$ は液の粘度・密度・表面張力などで決まり、気泡径を含みません。$Eo$ は浮力と表面張力の比で、径の2乗に比例します。 同じ液なら $M$ は固定され、径を増やすにつれて球形、回転楕円形、冠球形などへ変わります。形や遷移は物性にも依存します。界面活性剤があると界面の動きが抑えられ、清浄な気泡より抗力が増し、上昇が遅くなることがあります。

具体例

同じ液で径が1mmから2mmになると $Eo$ は4倍ですが $M$ は変わりません。気泡の大きさを変えた効果と、液の種類を変えた効果を別の軸で整理できる点が便利です。

サフマン揚力とマグナス揚力
サフマン揚力は、速度勾配のある流れ中を粒子が相対運動するときに生じる横方向の力です。一方、マグナス揚力は粒子自身の回転に関係します。どちらも抗力とは異なる方向に働き得ますが、同じ原因ではありません。 サフマンの式は小さい粒子レイノルズ数などの条件で導かれます。壁の近くや大きな $Re$ へ無検討に使うと不適切で、公式の解説では過大評価に注意しています。揚力の向きも、相対速度・速度勾配・回転方向を決めてから判断します。

具体例

上ほど速い流れに、流体より遅い粒子を置く場合と、粒子だけを逆向きに回転させる場合では、揚力の原因が異なります。「横に力が働く」だけでサフマンとマグナスを同じものにしないでください。

履歴力(Basset力・Yang-Leal力)
履歴力(Basset力・Yang-Leal力)のアプリ教材図
粒子が急に動き始めても、周囲の粘性流れは瞬時には定常状態になりません。過去の相対速度の変化を記憶するように働く力が履歴力です。低Reの剛体球に対するBasset力や、液滴・気泡などに関連するYang–Lealの扱いがあります。 履歴力は粒子密度だけで大小を決められません。同じ運動履歴と形状なら粒子密度は式に直接現れず、流体の粘度・密度などが関わります。軽い分散要素では、その力が自分自身の慣性に対して相対的に大きくなります。適用範囲を超える高Reでは評価を見直します。

具体例

同じ速さで動いている2粒子でも、一方が長時間定速、他方が直前に急加速したなら、周囲の流れの発達状態が違います。その差を定常抗力だけで表せないとき、履歴力が必要です。

エアロゾル粒子の壁面吸着速度(U字曲線)
エアロゾル粒子の壁面吸着速度(U字曲線)のアプリ教材図
粒子が壁へ沈着する速さを、粒子の無次元緩和時間 $\tau_p^+$ に対して描くと、代表的にはU字形になります。非常に小さい粒子はブラウン運動で壁へ拡散し、大きい粒子は流れの曲がりに追従できず慣性で壁へ到達しやすくなります。 中間では両作用が弱く、沈着速度が小さくなります。公式の模式図では極小が $\tau_p^+\sim10^{-2}$ 付近ですが、位置や値は流れ・粒子・壁面の条件で変わります。小粒子側の増加を、大粒子側と同じ慣性衝突で説明しないことが要点です。

具体例

U字曲線の左側を見たら「分子の不規則な衝突で粒子が動く」、右側を見たら「慣性で流線から外れる」と読みます。粒子が小さいほど必ず壁に付きにくい、とはいえません。

第11章 波と界面

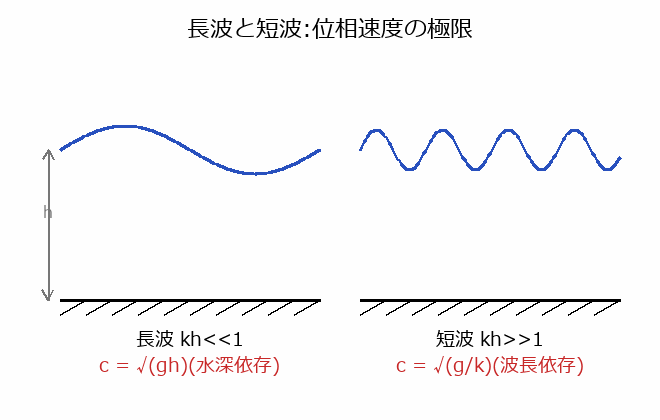

長波と短波・重力波と表面張力波(さざ波)
長波と短波・重力波と表面張力波(さざ波)のアプリ教材図
$kh\ll1:\quad c\approx\sqrt{gh}$ $kh\gg1:\quad c\approx\sqrt{g/k+\sigma k/\rho}$ $k_m=\sqrt{\rho g/\sigma}$
$kh\ll1$ は水深に対して波長が長い浅水近似です。さらに表面張力を無視できれば、$\tanh(kh)\approx kh$ を用いて $c\approx\sqrt{gh}$。一方、$kh\gg1$ では底の影響が小さく、$c^2\approx g/k+\sigma k/\rho$ です。 深水の式を $k$ で微分すると、$-g/k^2+\sigma/\rho=0$ より極小の波数 $k_m=\sqrt{\rho g/\sigma}$ を得ます。左側は主に重力、右側は主に表面張力が波を元へ戻します。「短波だから必ず表面張力支配」とは限りません。

具体例

$h=0.1\,\mathrm m$ で十分長い重力波なら $c\approx\sqrt{9.8\times0.1}\approx0.990\,\mathrm{m/s}$。水の $\rho=1000$、$\sigma=0.072$ をSI単位で用いると、深水の極小波長は約17mmです。

波の分散と分散関係
$\omega=\omega(k),\qquad c=\dfrac{\omega}{k}$
どんな波形も、波長(波数)の異なる無数の正弦波を重ね合わせたものとみなせます。位相速度が波数によって違うと、成分ごとに進む速さが異なるため、時間とともに波の形が変わっていきます。これを波の『分散』と呼びます。波数 $k$ とその波の角振動数 $\omega$(または位相速度 $c=\omega/k$)の間の関係を『分散関係』といい、これがわかれば各成分の伝わり方がすべて決まります。位相速度が波数によらず一定の場合は『非分散』で、波形はくずれずに進みます。水面波は一般に分散性で、水深・重力・表面張力によって $\omega(k)$ の形が決まります。この分散関係を出発点に、長波・短波、重力波・表面張力波、群速度といった性質がすべて導かれるため、界面の波を考えるときの土台になります。 振幅が減る減衰と、成分の速さが違う分散は別の性質です。

具体例

二つの波の山が初め同じ位置にあり、それぞれ2m/sと3m/sで進めば、2秒後には2m離れます。相対的な位置のずれが、重ね合わせた波形を変えます。

ケルビン・ヘルムホルツ(KH)不安定
ケルビン・ヘルムホルツ(KH)不安定のアプリ教材図
異なる速度の流体が界面を挟んで流れると、乱れが流れからエネルギーを受けて成長することがあります。これがケルビン・ヘルムホルツ不安定です。重い流体が上にあることが原因のRT不安定と区別します。 厚さゼロの速度不連続面を、粘性・表面張力を無視して扱う理想化では、短波長ほど速く成長する場合があります。実際には粘性、表面張力、有限のせん断層厚さが効くため、その結論を全ての短い波へ外挿できません。数値誤差による波との見分けも必要です。

具体例

風で水面が波立つ場合、空気と水の速度差が重要です。風を強くすると波が育ちやすくなりますが、波長をどこまでも短くすれば成長が際限なく速くなる、とは限りません。

数値拡散と数値的不安定性
界面や波を数値計算すると、実際にはない波や振動があらわれることがあります。その原因は、物理的なもの(KH不安定・乱流など)と、計算そのものが生む数値的なものに大別され、両者を区別することが重要です。 数値的な原因は主に2つです。『数値的不安定性』は、時間を進める刻みが不適切なときなどに解が振動・発散する現象で、物理的な振動と見分ける必要があります。『数値拡散』は、離散化の打ち切り誤差が拡散(粘性)のように働くもので、乱れや急な勾配を『なまらせて』平滑化する向きに作用します。したがって数値拡散は波を発達させるのではなく、むしろ抑える向きに働く点が要点で、『数値拡散が波を増幅させる』とするのは誤りです。計算結果の波が本物か数値的な産物かを見抜く目は、混相流の数値解析で欠かせません。

具体例

運ばれる矩形の分布が丸く広がるなら数値拡散を疑います。上限1・下限0の量が大きく範囲を超えて振れ続けるなら、不安定性や有界性の扱いを確認します。

マランゴニ効果と界面活性剤(ノースリップ化・ワインの涙)
マランゴニ効果と界面活性剤(ノースリップ化・ワインの涙)のアプリ教材図
$\tau_M=d\sigma/ds$
温度や界面活性剤の濃度が界面上で分布すると表面張力に分布ができ、表面張力の低い部分から高い部分へ向かう力が界面上に働きます。これが『マランゴニ効果』で、力の向きが『表面張力の小さい方から大きい方へ』である点が最大の要点です。 身近な例が『ワインの涙』で、グラス内壁の液膜からアルコールが蒸発すると、上部ほどアルコールが抜けて表面張力が高くなり、低い下部から高い上部へ液が引き上げられ、たまった液が涙となって垂れます。もう一つ重要な例が上昇気泡のノースリップ化です。界面活性剤で汚れた水中を気泡が昇ると、表面の水が上から下へ流れて活性剤が下部に集まり、下部の表面張力が小さく上部が大きくなります。この勾配が下部から上部への力を生んで表面の流れを止め、気泡表面はまるで固体粒子のように振る舞い(ノースリップ化)、抵抗が増えて上昇が遅くなります。 $s$ は界面に沿う距離、$\tau_M$ は表面張力勾配による接線方向の応力です。

具体例

界面上の2cmで表面張力が0.060から0.070N/mへ増えるなら、勾配は $(0.070-0.060)/0.02=0.5\,\mathrm{Pa}$。力は0.070N/mの側へ向きます。

接触角ヒステリシス(前進角・後退角)
接触角ヒステリシス(前進角・後退角)のアプリ教材図
$\theta_b\leq\theta\leq\theta_f$
固体面上を右へ進む液滴なら、右側が新しく濡れる前進側、左側が濡れなくなる後退側です。一般に前進角は大きく、後退角は小さくなります。この差が接触角ヒステリシスです。 接触線が止まっていても角度が一つに決まるとは限らず、後退角と前進角の間にとどまり得ます。表面の粗さや不均一さによる引っ掛かりも関わります。傾けても水滴がすぐに滑らない理由を、単一の平衡角だけでは説明しきれない点が要点です。

具体例

後退角40°、前進角80°なら、60°程度で止まっている場合があります。液滴が右へ動く図では、大きい角度を右端、小さい角度を左端で読みます。

第12章 平均化モデル

均質流モデル
均質流モデルのアプリ教材図
均質流モデルは、気相と液相の速度差を無視し、混合体の保存式を解きます。各相の界面形状を一つずつ描くのではなく、体積割合や平均物性を使います。 小さな気泡が流れによく追従するなど、すべりが小さい条件では有用です。気相だけが速く抜ける状況では、速度差を扱うドリフトフラックスモデルや二流体モデルを検討します。速度が同じという仮定と、温度まで等しい熱平衡の仮定は区別します。

具体例

$\alpha=0.2$、両相速度が2m/sなら、$j_G=0.4$、$j_L=1.6\,\mathrm{m/s}$ で、全体積流束は2m/sです。見かけ速度は異なっても、各相の実速度は同じです。

多流体モデル(二流体モデル)
多流体モデル(二流体モデル)のアプリ教材図
気相と液相それぞれについて質量・運動量・必要なエネルギーの保存式を解くのが二流体モデルです。気相速度と液相速度は別の未知数なので、すべりを表せます。 ただし保存則だけでは相間抗力や熱伝達量などが決まりません。相関式や構成モデルを追加して式を閉じます。平均化モデルなので、個々の気泡の輪郭を直接追う方法とは目的が違います。相間交換量を足すと内部で打ち消し合うように実装することも重要です。

具体例

水と空気が同じ管を流れていても、気体が速く、水が遅く流れる場合があります。二つの速度を解く代わりに、気体が水をどれだけ引っ張るかという相間抗力のモデルが必要になります。

鉛直管の流動様式線図
気泡流、スラグ流、環状流、噴霧流では、気液が接する面の形と面積が大きく異なります。そのため、圧力損失や熱伝達を評価する相関式も変わります。流動様式線図は、その選択の目安を与えます。 公式の鉛直管の図は質量流束とボイド率を軸にした整理です。他の線図では各相の見かけ速度などを使うこともあります。典型的な水平管の重力による上下分離の層状流を、そのまま鉛直管の領域名へ当てはめないようにします。

具体例

壁に連続した液膜が残る図なら環状流、気体の中に液滴が分散して壁の膜がない図なら噴霧流です。名前だけでなく、熱が壁からどの相へ渡るかも合わせて考えます。

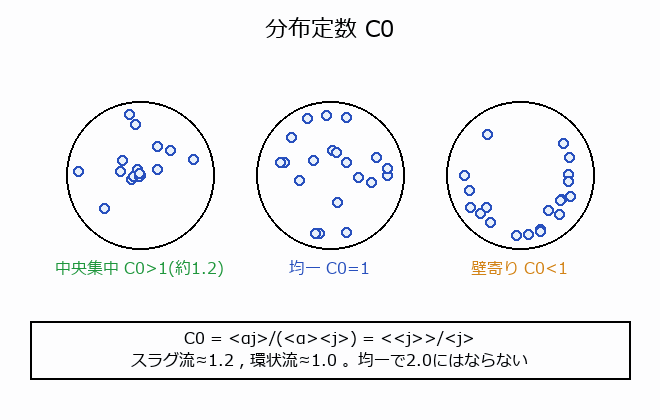

分布定数 C₀
分布定数 C₀のアプリ教材図
$C_0=\dfrac{\langle\alpha j\rangle}{\langle\alpha\rangle\langle j\rangle}=\dfrac{\langle\langle j\rangle\rangle}{\langle j\rangle}$
$C_0=\langle\alpha j\rangle/(\langle\alpha\rangle\langle j\rangle)$ は、気泡の多い場所と流束の大きい場所が重なる度合いです。$\alpha$ が断面内で一定なら分子から外へ出せるので、$C_0=1$ です。 中央が速い管内流で気泡も中央へ集まると、通常 $C_0>1$。逆に遅い壁側へ偏れば小さくなります。約1.2などの代表値は特定条件の相関であり、全ての流れの定数ではありません。

具体例

断面を等面積の二つに分け、$(\alpha,j)=(0.1,1)$ と $(0.3,3)$ とすると、$\langle\alpha\rangle=0.2$、$\langle j\rangle=2$、$\langle\alpha j\rangle=0.5$。よって $C_0=0.5/(0.2\times2)=1.25$ です。

ドリフト速度
$v_{gj}=v_g-j=(1-\alpha)(v_g-v_l)$
全体積流束は $j=\alpha v_g+(1-\alpha)v_l$。したがって $v_{gj}=v_g-j=(1-\alpha)(v_g-v_l)$ です。気液の相対速度そのものより、液相の体積割合が掛かった分だけ異なります。 平均化する場合も、どの量で重みを付けた平均かを確認します。ドリフト速度は流動様式や浮力・抗力などに関係し、全流量を増やせば同じ割合で増えるとは限りません。

具体例

$\alpha=0.25$、$v_g=3$、$v_l=1\,\mathrm{m/s}$ なら $j=1.5\,\mathrm{m/s}$。ドリフト速度は $3-1.5=1.5\,\mathrm{m/s}$、気液相対速度は $3-1=2\,\mathrm{m/s}$ です。

二流体モデルの相間相互作用項
気相が液相を引っ張る力、界面を通る熱、蒸発で移る質量などを定める式が相間相互作用の閉じ関係式です。これらを各相の保存式へ組み込んで、速度・温度・体積率を求めます。 速度差を保存則から独立に直接決める万能式があるわけではありません。相間抗力などを介して間接的に定まります。計算が収束しても、選んだ相関式の対象流れと違えば、物理的な精度は保証されません。

具体例

気泡流向けの抗力モデルを、壁に液膜がある環状流へそのまま使うと、気液が力を及ぼす面の形が違います。先に流動様式とモデルの適用範囲を合わせます。

環状噴霧流の三流体モデルと相間エネルギー輸送
環状噴霧流の三流体モデルと相間エネルギー輸送のアプリ教材図
環状噴霧流では、同じ液相でも壁の液膜と中心を飛ぶ液滴が異なる運動をします。液膜・蒸気・液滴を別々の流体として扱うのが三流体モデルです。主な加熱経路は壁から液膜、さらに蒸発を通して蒸気へ、という流れです。 各相がほぼ飽和温度でも、蒸発に伴う潜熱の受け渡しは残ります。液膜から蒸気へ渡る量と、蒸気から液滴へ渡る量は一般に同じではありません。同じ液量なら小さい液滴ほど界面積が大きく、温度差があれば交換が促されます。

具体例

壁から入る熱が100Wで、全て蒸発潜熱 $2\times10^6\,\mathrm{J/kg}$ に使われるなら、蒸発量は $100/(2\times10^6)=5\times10^{-5}\,\mathrm{kg/s}$。温度差がほぼなくてもエネルギーは移ります。

一圧力二流体モデルの数値的性質と安定化策
基本的な一圧力二流体モデルは、条件によって波の特性が非双曲型になり、初期値問題が不適切になることがあります。微小な短波長の乱れが過度に育つため、格子を細かくするだけでは改善しません。公式ではこの性質を楕円型と表現しています。 数値粘性の大きい離散化、仮想質量力、乱流分散力、相間圧力差などが対策になります。ただし数値粘性で見かけ上抑え込むことと、モデルの適切性を改善することは区別します。各対策がどの条件でも安定性と精度を保証するわけではありません。

具体例

粗い格子では滑らかでも、細かくするとボイド率が激しく振れる場合、単に元の粗い格子が正解とはいえません。時間刻み、数値拡散、相間力、方程式の性質を切り分けます。

二流体モデルの代表径・格子依存性と界面追跡法との使い分け
平均化モデルのセルは、必ず現実の気泡が多数入る箱でなければならない、というものではありません。アンサンブル平均なら1セルの期待個数が1未満でも表現できます。ただし、相関式が平均化した量を前提にしていることは変わりません。 単一気泡の輪郭より小さい格子へ二流体モデルをそのまま適用すると、相間力が不適切に分散を生む場合があります。格子は噴霧全体など、求める平均分布の尺度も考えて決めます。個々の気泡が変形する過程が目的なら、界面追跡・捕獲法を選びます。

具体例

噴霧の広がり角を知りたい場合と、1滴がくびれて分裂する形を知りたい場合では、必要な解像度とモデルが違います。格子を細かくする前に、何を解くモデルなのかを確認します。

第13章 界面追跡・捕獲法

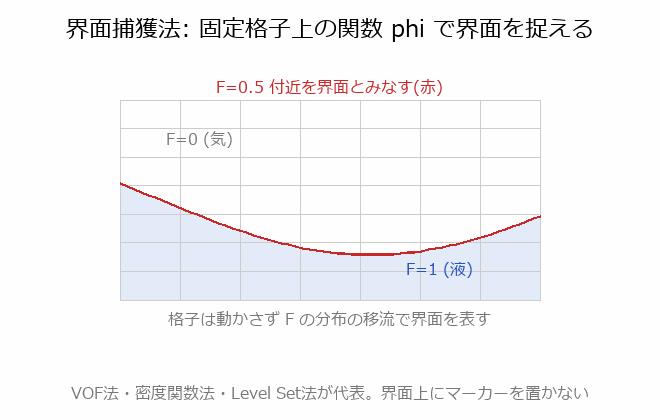

界面捕獲法(固定格子・関数φ)
界面捕獲法(固定格子・関数φ)のアプリ教材図
セルごとに体積率や距離関数を持たせ、その分布から界面を求める方法です。界面そのものに追跡点を付けず、流れに合わせて関数を移流させます。VOF法とLevel Set法が代表例です。 格子点が界面上に並ぶ必要はありません。分裂・合体で形のつながりが変わっても扱いやすい一方、界面の位置・体積・曲率を精度よく保つ工夫が必要です。画面で泡がつながったことと、実際の薄膜破断を正しく予測したことは区別します。

具体例

透明な方眼紙を水面に重ね、各マスの水の割合を記録するイメージです。方眼紙を動かさず、マスの数値が変わることで水面の移動を表します。

界面追跡法(Front Tracking)
界面追跡法(Front Tracking)のアプリ教材図
Front Tracking法では、背景の流れ計算用格子とは別に、界面を線素や三角形要素で表します。界面上の点を移動させるので、輪郭を直接管理できます。 背景格子へ力や物性を渡す際には、数セルに広げて滑らかに扱います。公式の例は約4セル幅ですが、これは数値的な連成の幅であり、実物の分子レベルの界面厚さではありません。要素が伸びた場合の再配置や、分裂・合体時のつなぎ直しも必要です。

具体例

輪ゴムに印を付け、印の位置を追って形を記録するイメージです。印は輪郭上を動きますが、背景で流速を計算する格子まで同じ動きをするわけではありません。

ALE法(Arbitrary Lagrangian Eulerian)
ALEでは格子速度を流体速度と独立に選びます。格子が固定ならオイラー的、流体と同じ速度ならラグランジュ的です。その中間の動かし方を選べるため、境界の形に合わせながら内部格子のつぶれを抑えられます。 流体が格子を横切る速度は、流体速度から格子速度を引いた相対速度です。格子を動かすだけで流体の保存則が変わらないよう、幾何学的な保存も扱います。大変形では再分割が必要になる場合があります。

具体例

流体が右へ2m/s、格子が右へ0.5m/sなら、格子から見た移流速度は1.5m/sです。格子速度をそのまま流体の速度として使わないようにします。

界面再構成法(SLIC・PLIC・MARS)
界面再構成法(SLIC・PLIC・MARS)のアプリ教材図
SLICは格子軸に沿う線で、PLICは各セル内の傾いた線分や平面で界面を近似します。位置だけでなく向きも使い、指定した体積率になるように切る位置を決めます。MARSも界面の再構成・移流に関する方法です。 一方、CSFは表面張力を力として与える方法です。「どこに界面があるか」と「そこにどんな力を与えるか」は別の処理で、再構成法とCSFを組み合わせて使えます。

具体例

体積率が0.5でも、セルの左半分が液体なのか、斜めに半分なのかは値だけでは分かりません。近隣セルから向きを求め、同じ面積割合を持つ線を再構成します。

気液界面の跳躍条件(界面境界条件)
圧力や速度勾配は、界面を挟んで同じ値とは限りません。表面張力による圧力差、蒸発・凝縮による質量と運動量の受け渡し、粘性応力の釣り合いなどを跳躍条件として扱います。 密度比そのものは追加の界面力ではありません。ただし密度は質量流束や慣性に入るので、密度が界面の運動に無関係という意味ではありません。また、直接解法でも全ての条件を境界上へ明示するとは限らず、体積力や保存形の式で表す方法もあります。

具体例

静止球の圧力差は、界面張力が一定なら曲率と張力から決まります。一方、蒸発で同じ質量流束を通す場合には、低密度の気相ほど大きな法線相対速度が必要になります。

移流方程式の数値解法と計算が困難な現象
一定速度の移流方程式に前進時間・中心差分のFTCS法をそのまま使うと不安定です。TVD、CIPなどの移流法や、流体に沿って追う方法を、時間刻みや保存性と合わせて選びます。 公式の球形気泡の計算例では直径当たり約20セルが目安ですが、全問題の保証値ではありません。核のない状態からの気泡生成や合体時の薄膜破断は微視的な過程を含み、界面を動かす式だけでは自動的に予測できません。解像度確認や追加の物理モデルが必要です。

具体例

直径2mmの気泡を20セルで表す格子幅は0.1mmです。しかしその格子で数nmの薄膜破断まで解けたことにはなりません。上昇速度、形状、合体時刻のどれを検証したかを区別します。

第14章 粒子追跡モデル

連成の段階(one-way・two-way・four-way)
連成の段階(one-way・two-way・four-way)のアプリ教材図
one-wayは流体から粒子への力だけを計算します。粒子から流体への反作用を無視できる場合の近似です。two-wayは反作用も流体の運動方程式へ戻します。four-wayはさらに粒子どうしの接触・衝突を扱います。 単純に体積濃度だけで決めず、密度比、粒子から流体へ渡る運動量、衝突頻度を確認します。体積割合が小さくても重い粒子を多く含めば、反作用を無視できない場合があります。

具体例

少量の粒子で流れがほぼ変わらなければone-way、多量の粒子で流れが変わればtwo-way、粒子同士の衝突も重要ならfour-wayを選びます。

PSI-Cell法(Particle-Source-in-Cell)
PSI-Cell法(Particle-Source-in-Cell)のアプリ教材図
PSI-Cell法はtwo-way連成の方法です。セル内の各粒子が流体から受ける力を合計し、符号を逆にしてセル体積で割ると、流体へ与える単位体積当たりの力になります。粒子の重力をそのまま反作用として返すわけではありません。 公式で扱う単純なセル集約では、粒子径が格子より十分小さく、粒子による局所的な後流の広がりもセル内に収まる条件を考えます。後流を解像する必要がある場合や、粒子が格子より大きい場合に、この点粒子近似をそのまま使うことはできません。

具体例

流体が粒子へ右向き$0.002\,\mathrm{N}$を与え、セル体積が$10^{-6}\,\mathrm{m^3}$なら、流体へ戻す力は左向き$2000\,\mathrm{N/m^3}$です。

SPH・MPS・DEMの分類
SPH・MPS・DEMの分類のアプリ教材図
SPH・MPSでは、水などの連続体を多数の計算点で表し、近くの点の情報から微分や力を求めます。一つの計算点が水分子一個という意味ではありません。 DEMは砂粒などの実在する固体粒子の並進・回転を追い、粒子間の接触力を計算します。同じ『粒子法』でも何を粒子として表しているかが異なります。流体をSPH・MPS、砂をDEMで表して連成することもできます。

具体例

水槽の水面の揺れは連続体の計算点で表せます。一方、砂山が崩れる計算では各粒の接触・摩擦が重要になります。

粒子位置の流体速度の補間法
粒子は格子点の間にも来ます。その位置の流体速度が必要なので補間を使います。線形補間は、2点の値を距離に応じて混ぜる方法です。多項式の次数は1次で、滑らかな場では補間誤差が格子幅の2乗程度になります。『2次精度』と『2次多項式』を混同しません。 スペクトル補間は直交級数で表せる場で高精度を得やすく、スプライン補間は区間ごとの曲線を滑らかにつなぎます。形状・格子・精度・計算量で選びます。補間して求めた流体速度と、運動方程式で求める粒子速度は別です。

具体例

左端が$1\,\mathrm{m/s}$、右端が$3\,\mathrm{m/s}$なら、左から4分の1の位置の線形補間値は$0.75\times1+0.25\times3=1.5\,\mathrm{m/s}$です。

DEMの接触力モデル(線形バネ・Hertz)
DEMでは粒子の微小な重なり量$\delta$を使い、接触時の反発力を計算します。線形ばねなら$F=k\delta$で、固定した質量・ばね定数の弾性衝突では接触時間が速度に依存しません。Hertzモデルは$F\propto\delta^{3/2}$で、速い衝突ほど短時間で強い力が働きます。 時間刻みは接触中の変化を十分細かく追えるように選びます。Hertzモデルでは衝突速度が増すと、より小さい刻みが必要です。ダンパーは衝突で失われるエネルギーを表します。接触モデルの係数を数値計算のため調整する場合も、接触時間や反発への影響を確認します。

具体例

線形ばねで初速度を2倍にすると最大重なりは2倍でも接触時間は同じです。Hertz弾性衝突では接触時間は速度の$-1/5$乗に比例し、速度2倍で約0.87倍になります。

ブロック分割法(近傍探索による高速化)
ブロック分割法(近傍探索による高速化)のアプリ教材図
全粒子対を比較すると組数は$N(N-1)/2$で、2次元でも3次元でもおよそ$N^2$です。領域をブロックに分け、対象粒子のブロックと近隣のブロックだけを調べると、粒子が極端に集中しない条件で計算量をおよそ$N$にできます。 接触判定では最大粒子直径を基準にブロック幅を決めます。次回の判定までに起きる衝突も予測する場合は、相対速度×時間間隔の移動距離を検索範囲へ含めます。単に小さなブロックに分けるだけでは、隣接ブロックの外から来る相手を見落とすことがあります。

具体例

2次元で自分のブロックと周囲8個を調べると$3\times3=9$個です。3次元なら$3\times3\times3=27$個になります。

気泡追跡法と界面追跡法の使い分け
気泡追跡法と界面追跡法の使い分けのアプリ教材図
点粒子としての気泡追跡法は、気泡の位置・速度・径を持たせて多数の気泡を扱います。点近似でも径は抗力や熱伝達の計算に必要です。気液相互作用、合体、分裂にはモデルを与えます。 界面を解像する方法は、気泡を囲む格子で形の変化を表します。Front Trackingは界面マーカーを追い、VOF・Level Setは格子上の関数で界面を捕獲します。多数の小気泡では計算量が大きくなります。界面が見えても、格子より薄い液膜の破断や合体を物理的に決めるには追加モデルが必要な場合があります。

具体例

気泡塔の多数の気泡の分布なら点粒子法、1個の気泡のつぶれ方や界面変形なら界面を解像する方法が候補です。目的と必要な解像度で選びます。

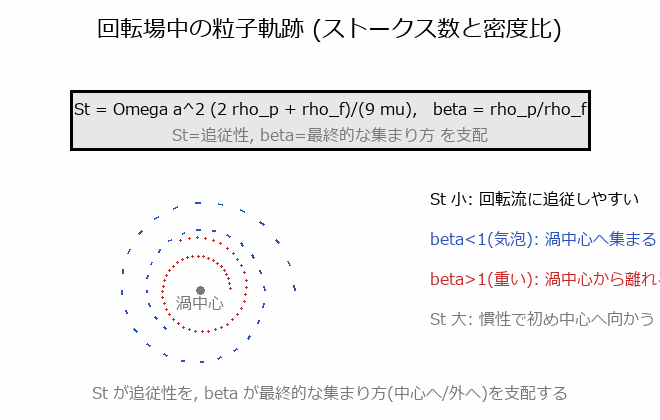

回転場中の粒子軌跡(ストークス数と密度比)
$St=\dfrac{\Omega a^2(2\rho_p+\rho_f)}{9\mu},\qquad \beta=\dfrac{\rho_p}{\rho_f}$
一定角速度$\Omega$の剛体回転流を考え、重力・履歴力を省いた公式のモデルを使います。$St=\Omega\tau_p$が小さければ粒子は流れに速く追従します。密度比$\beta<1$の軽い粒子は中心へ、$\beta>1$の重い粒子は外へ向かう傾向になります。 公式では中心から離れた場所で粒子を静止させて出発します。大きいStでは流体の圧力勾配などによる初期の内向き運動を経て、その後の軌跡が密度比で分かれます。この初期条件を外して『大きいStは必ず最初に中心へ動く』とは言えません。

具体例

$\Omega=10\,\mathrm{s^{-1}}$、$\tau_p=0.001\,\mathrm{s}$なら$St=0.01$です。回転の時間尺度$1/\Omega=0.1\,\mathrm{s}$に比べ、速度差が速く緩和します。

第15章 相変化

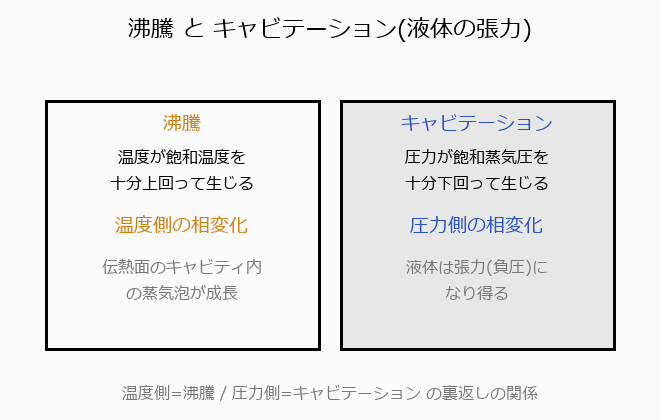

沸騰とキャビテーション(液体の張力)
沸騰とキャビテーション(液体の張力)のアプリ教材図
温度を上げると、その温度での飽和蒸気圧が上がります。一方、温度がほぼ一定でも液体の局所圧力を下げれば、蒸気泡が成長する条件に達します。前者が沸騰、後者がキャビテーションの基本的な見方です。実際の開始には気泡核や表面状態も関係します。 液体は分子間の引力によって、引っ張られる張力状態を一時的に保つこともあります。ただしキャビテーションに絶対圧力が負になることは必要ありません。飽和蒸気圧より低い正の圧力でも起こり得ます。大気圧との差で表すゲージ圧が負という意味とも区別します。

具体例

やかんでは加熱で気泡が育ちます。ポンプ入口では温度が低くても圧力低下により蒸気泡が発生することがあります。

プール沸騰曲線の4領域
プール沸騰曲線の4領域のアプリ教材図
横軸は壁面温度から飽和温度を引いた壁面過熱度、縦軸は熱流束です。単相対流の後、壁面から気泡が次々に発生する核沸騰では熱が伝わりやすくなります。限界熱流束付近を越えると、液が接触する部分と蒸気で覆う部分が入れ替わる遷移沸騰で熱流束が低下します。 膜沸騰では蒸気膜が壁を覆います。さらに壁温を上げると蒸気膜を介する伝熱や放射が増え、熱流束は再び増加します。図は温度差を横軸に並べた曲線です。加熱量を制御する実験では遷移域を安定にたどれず、壁温が急に上がる場合があります。

具体例

高温の鉄板で水滴が浮くように動くのは、下にできる蒸気膜で液と壁が隔てられるためです。泡が多い核沸騰と、蒸気膜ができた膜沸騰を区別します。

管内流動沸騰の流動様式
管内流動沸騰の流動様式のアプリ教材図
下から上へ流れる加熱管の代表例では、気泡流、スラグ流、環状噴霧流、噴霧流へ変化します。必ず全ての様式を同じ順で通る普遍則ではなく、流量・圧力・加熱条件で変わります。 環状噴霧流は壁に液膜が残り、中央の蒸気に液滴が混ざる状態です。液膜が尽きると壁は乾きますが、中央に液滴が残ることがあります。したがって『壁が乾く』と『液体が全て蒸発する』は同じではありません。

具体例

壁に水膜がある環状噴霧流から、液滴を含んだ蒸気が乾いた壁に接する噴霧流へ変わると、壁の冷却性能が低下します。

ドライアウトと限界熱流束(CHF)
ドライアウトと限界熱流束(CHF)のアプリ教材図
環状噴霧流の液膜は蒸発や液滴の離脱で減り、液滴の付着で補われます。供給が追いつかず液膜が尽きるのがドライアウトです。液滴が残っていれば、蒸気の質量割合が1未満でも起こります。 限界熱流束CHFに至る仕組みには、液膜消失によるドライアウト型と、核沸騰が維持できなくなるDNB型があります。両者の境界は条件で変わります。高流量・短い加熱長などではDNB型になりやすく、熱平衡クオリティが負でも起こる場合があります。

具体例

液膜が消えた後も液滴は飛んでいることがあります。このとき『蒸気だけになったから乾いた』と説明すると、残っている液滴を見落とします。

キャビテーションの形態と気泡核の初生
主流に乗って移動する気泡群がバブル、翼面に付着する蒸気層がシート、雲状の気泡群がクラウド、渦の中心にできるひも状の領域がボルテックスキャビテーションです。 初生は気泡核と圧力履歴に依存します。純粋な蒸気核の単純化では、内外圧力差と表面張力から臨界半径を考え、それより大きい核が成長側になります。小さな核でも圧力を下げて臨界条件が変われば成長できます。『小さい核は絶対に成長しない』という意味ではありません。

具体例

翼端から伸びるひも状の泡は渦の中心の低圧に対応します。翼面に張り付いた蒸気層とは形も発生位置も異なります。

エアレーション(ガスキャビテーション)
油などの圧力が下がると、溶けていた不凝縮ガスが過飽和になり、気泡として析出することがあります。これがここでいうエアレーションです。蒸気キャビテーションのように液体そのものが蒸気へ変わる現象とは区別します。 泡が出始める空気分離圧は、溶存空気量・温度・圧力履歴・核などに影響されます。純物質の平衡物性である飽和蒸気圧と同じ値ではありません。作動油は水より多くの空気を溶かし得るため、この影響が重要になります。

具体例

炭酸飲料を開けて出る二酸化炭素の泡も、溶けたガスが出てくる例です。液体が沸騰してできた蒸気泡と中身が異なります。

気泡崩壊と液体の圧縮性(Fujikawa-Akamatsu式)
気泡の収縮が速くなると、気泡内圧と温度が高くなり、周囲へ圧力波を出します。壁の近くでは非対称な崩壊や液体ジェットも生じ、壊食につながる場合があります。温度上昇が発光を伴う場合もあります。 気泡壁速度が液体音速に近づくと、液体の圧縮性や音響エネルギーの放射が無視できません。非圧縮のRayleigh-Plesset式だけで激しい最終段階を評価すると、最小半径を小さく見積もる場合があります。Fujikawa-Akamatsu式などでは圧縮性や界面の蒸発・凝縮を含めて扱います。高圧・高温の数値は条件に依存し、全ての気泡に共通ではありません。

具体例

ゆっくりした膨張には使える近似でも、急激な崩壊で使えるとは限りません。計算する段階に合わせて、音速との比や相変化の扱いを確かめます。

第16章 結果の検証と妥当性確認

Verification(検証)
Verification(検証)のアプリ教材図
Verificationは計算手順・実装・離散化の確認です。厳密解や高精度の参照解と比較したり、格子幅と時間刻みを細かくして数値解の収束を調べたりします。丸め誤差、反復計算の打切り誤差も関係します。 ここで確かめるのは方程式を解く正しさです。方程式が現実を十分に表すかというモデル化の誤差は、次のValidationで評価します。検証ができても、実際の装置の予測が正しいとまでは言えません。

具体例

静止気泡の理論圧力差が144 Paなら、格子を細かくした数値解が144 Paへ近づくかを確認します。同時に、本来ない流れが発生していないかも調べます。

Validation(妥当性確認)
Validation(妥当性確認)のアプリ教材図
Validationでは、計算した流量・温度・気泡分布などを実験や実測と比較します。対象の条件と利用目的に対して、モデルの近似が十分かを評価します。 比較には実験の測定誤差、境界条件の不確かさ、数値誤差も含まれます。一つの実験に一致しただけで全条件に適用できるとは言えません。格子を細かくするVerificationと、物理現象に合うかを見るValidationを両方行います。

具体例

同じ入口流量と加熱条件で、測定した壁温と計算値を比べます。ずれがあれば、測定・入力・数値計算・伝熱モデルのどこに原因があるか切り分けます。

移動境界(ALE)のGCLと数値粘性
ALEでは格子の移動・変形に伴う体積変化と面を横切る流束を整合させます。GCLは、この幾何学的変化の扱いが一様な流れなどを壊さないための条件です。GCLだけで全ての物理的な保存性が保証されるわけではありません。 自由振動が過剰に減衰するなら、粗い格子や低次の離散化による数値粘性、過大な入力粘度、時間積分の減衰を確認します。体積変化も調べますが、振幅の低下だけから保存則の破綻とは断定できません。

具体例

同じ物理粘度で格子を細かくすると減衰が弱くなるなら、数値粘性の影響が疑われます。物性値の単位を間違えていないかも確認します。

キャビテーションと有効断面積の減少
公式の弁の例では、開度を固定して圧力差を増すとキャビテーションが発達し、液体の有効流路断面が減るという説明を使います。気泡がないときの流量と圧力差の関係を、そのまま外挿できなくなります。 ここで純粋な作動油の流速が音速を超えたと判断する根拠はありません。ただし一般の二相流では音速低下や臨界流量も関係するため、『キャビテーションにはチョーキングが全く関係しない』とも言い切れません。対象の境界条件とモデルで原因を切り分けます。

具体例

弁開度が同じでも、気泡がほぼない状態と流路内に大きく広がる状態では流量係数が変わります。流量曲線と気泡の発生領域を一緒に確認します。

定量比較の難しさと定性比較
可視化写真の気泡領域や流れ方向が似るかを見るのが定性的比較です。局所ボイド率などが何%一致するかを測るのが定量的比較です。キャビテーションでは核の半径・数密度・初期条件の不確かさが大きく、局所ボイド率の定量比較が難しい場合があります。 難しいから数値比較を不要にするのではありません。信頼できる流量や圧力などから比較し、測定の不確かさと計算条件を示します。外観が似ることだけで、設計に必要な量まで正しいとは判断できません。

具体例

気泡の発生場所が合っても、流量や圧力損失が合わないことがあります。目的とする量を選び、その量でモデルの妥当性を確認します。

平均化モデル:保存則と流動様式別の相関式
加熱管の平均化モデルでは、質量・運動量・エネルギーの保存則を解きます。気泡流から環状流へ変わるたびに保存則を取り替えるのではなく、伝熱や相間交換の相関式を条件に合わせます。 沸騰遷移の前は核沸騰や液膜を介する伝熱、後は蒸気または液滴を伴う蒸気による伝熱が重要です。熱伝達率が下がると同じ熱流束でも壁温が急上昇します。急上昇する位置は遷移判定の相関式に影響されます。実際の壁内熱伝導などもあるため、数学的な不連続になるとは限りません。

具体例

同じ熱流束で熱伝達率が10分の1になると、壁と流体の温度差は10倍になります。壁温が上がる位置と、そこで切り替えた伝熱モデルを対応させます。

相間モデルと径方向ボイド分布
多次元の平均化モデルでは、断面を複数セルに分けて各場所の相の割合を解きます。そのため径方向ボイド率分布は、抗力・揚力・乱流分散などのモデルと境界条件から得られる結果です。相関式として完成した分布を直接与えることとは異なります。 結果に使う相間交換モデルや壁面伝熱モデルが対象の流動様式に合うかを確かめます。格子依存性と実験との比較も必要です。『結果として出る』ことは、『どのモデルでも正しい分布になる』ことではありません。

具体例

抗力だけでは軸方向の速度は近くても、断面内での気泡の集まり方が再現できない場合があります。分布を左右する横方向の力や乱流分散も確認します。

埋込み境界法と周期条件・体積変化の両立
埋込み境界法と周期条件・体積変化の両立のアプリ教材図
周期境界は、出口の状態が次の同じ領域の入口へつながるという近似です。圧力損失で下流ほど圧力が低く、圧縮できる粒子がそのたびに膨らむなら、同じ状態を繰り返す前提と矛盾します。ここで問題なのは、形の変形だけでなく体積の変化です。 ある平均圧力での局所的な状態を調べたい場合は、流れを駆動する平均圧力勾配と周期的な圧力変動を分け、粒子の体積変化には後者だけを作用させる近似が使われます。長い実配管に沿った膨張をそのまま再現する方法ではありません。人工的な横流れで流量を補うと分布も変えてしまいます。

具体例

出口へ行くほど粒子が大きくなる計算で、そのまま入口の小さい粒子へ戻すと状態がつながりません。平均圧力を指定した局所モデルとして条件を整えます。

第17章 燃焼の基礎1

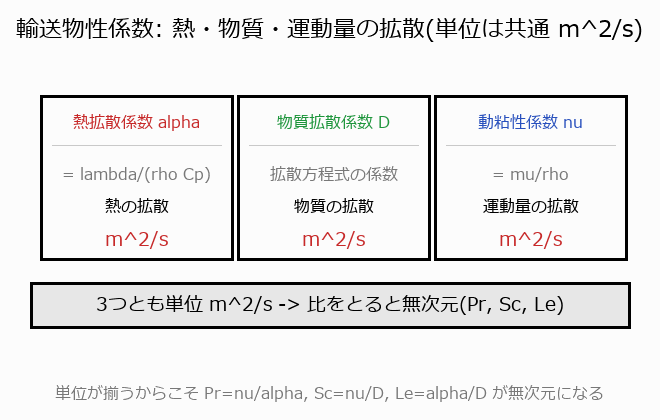

輸送物性係数(熱拡散率・物質拡散係数・動粘性係数)
輸送物性係数(熱拡散率・物質拡散係数・動粘性係数)のアプリ教材図
$\nu=\mu/\rho$ $\alpha=\lambda/(\rho c_p)$
動粘性係数$\nu$は速度差がならされる速さ、熱拡散率$\alpha$は温度差がならされる速さ、拡散係数$D$は濃度差がならされる速さの目安です。いずれも単位は$\mathrm{m^2/s}$です。 $\mu$は粘性係数、$\rho$は密度、$\lambda$は熱伝導率、$c_p$は質量あたりの定圧比熱です。熱を伝える能力が同じでも、温まりにくい材料では温度変化の広がりは遅くなります。

具体例

距離$L$へ拡散する時間の目安は$t\sim L^2/D$です。$L=1\,\mathrm{mm}$、$D=10^{-5}\,\mathrm{m^2/s}$なら$t\sim0.1\,\mathrm{s}$です。距離を2倍にすると約4倍の時間が必要です。

燃焼流の支配方程式の数(N+4)
$1+3+1+(N-1)=N+4$
内訳は質量保存1本、運動量保存3本、エネルギー保存1本、独立な化学種保存$N-1$本です。 質量分率の合計は$\sum_iY_i=1$なので、最後の1成分は残りから求められます。N成分すべてを独立に数えると1本余分です。状態方程式や物性・反応速度の式は、保存式を閉じて解くために別途必要です。

具体例

化学種が5個なら、独立な化学種保存は4本です。合計は$1+3+1+4=9$本で、$N+4=9$と一致します。

低マッハ数近似(低マッハ数燃焼流)
低マッハ数近似(低マッハ数燃焼流)のアプリ教材図
$Ma=U/a\ll1$ $\rho=\dfrac{p_0\overline W}{R^0T}$
低マッハ数近似では、音波の非常に速い伝播を直接追う負担を減らします。状態方程式に入る熱力学的圧力は空間的に一様とし、流れを調整する小さな圧力変動を運動方程式で扱います。 開放系では熱力学的圧力をほぼ一定とできますが、密閉容器では加熱とともに時間変化する場合があります。温度と組成が変わるので、密度一定の非圧縮流とは異なります。

具体例

同じ圧力・同じ平均モル質量なら$\rho\propto1/T$です。300 Kから2100 Kへ加熱すると密度は$1/7$になります。実際の火炎では平均モル質量の変化も確認します。

第18章 燃焼の基礎2

活性化エネルギー E
活性化エネルギー Eのアプリ教材図
反応の途中には、原子の結び付きが組み替わるエネルギーの高い状態があります。これが遷移状態です。正反応の活性化エネルギーは山頂と反応物の差、逆反応では山頂と生成物の差を測ります。 反応熱は出発点と到着点の差です。山を越えやすいかという速さの問題と、反応で熱を出すかという問題を分けて考えます。

具体例

反応物の高さが20、山頂が100、生成物が0 kJ/molなら、正反応の活性化エネルギーは80、逆反応は100、反応エンタルピーは$0-20=-20\,\mathrm{kJ/mol}$です。

エントロピー(状態量・断熱系で増大)
$s_2-s_1=c_p\ln(T_2/T_1)-R\ln(p_2/p_1)$
断熱された閉じた系では、エントロピーは可逆変化で一定、不可逆変化で増加します。系が熱や物質を外へ出す場合は、系のエントロピーだけが減ることもあるため、出入りと内部生成を分けます。 理想気体で比熱一定なら、温度と圧力から比エントロピーの差を計算できます。絞りでは通常、エンタルピー一定ですが、エントロピー一定とは限りません。

具体例

理想気体が断熱絞りで同じ温度のまま圧力$ p_1$から$p_1/2$へ変わると、$\Delta s=-R\ln(1/2)=R\ln2>0$です。

表面反応と活性点バランス
表面反応と活性点バランスのアプリ教材図
$\mathrm{CO}(s)+\mathrm O(s)\rightleftharpoons\mathrm{CO_2}(s)+s$
記号$(s)$は表面に吸着した状態、単独の$s$は空いている吸着サイトを表します。サイトは、分子が座れる席と考えると分かりやすくなります。 \nCOとOが別々の席に座っている状態からCO₂が1席でできると、残る1席は空席になります。反応式には原子数に加え、両辺のサイト数を一致させる必要があります。

具体例

左辺はCO用とO用の2席です。右辺をCO₂だけにすると1席消えたことになるため、空席$s$を加えます。

吸着(物理吸着と化学吸着)・脱離
吸着(物理吸着と化学吸着)・脱離のアプリ教材図
物理吸着では主に分子間力、化学吸着では表面との化学結合が働きます。一般に化学吸着の結合は強く、反応の進行に関わりますが、強さや活性化障壁は物質・表面に依存します。 触媒反応は、気体が表面へ移動→吸着→表面反応→脱離、という流れで考えます。脱離するのは生成物だけとは限らず、反応前の分子が離れる場合もあります。

具体例

空席$s$と気体Aについて、吸着は$\mathrm A+s\to\mathrm A(s)$、脱離はその逆です。席が埋まると、新しい分子はそこへ吸着できません。

第19章 燃焼反応

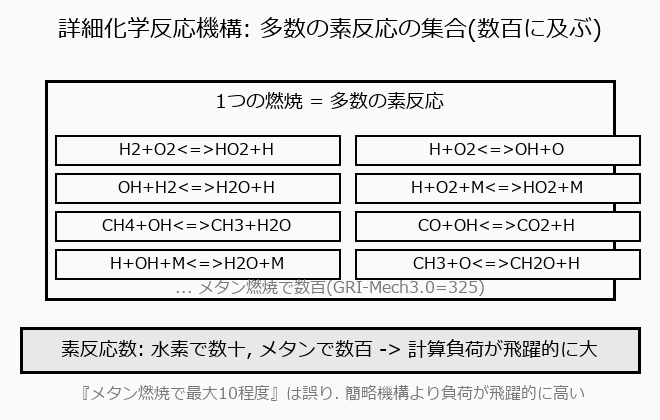

詳細化学反応機構と素反応
燃料が生成物へ一度に変わるのではなく、ラジカルや中間生成物を経由する過程を計算します。各素反応の速度定数から生成・消費速度を求め、化学種ごとの保存式へ入れます。 速い反応と遅い反応が混在すると、時間尺度の差が大きい硬い方程式になります。陽解法では安定性のため非常に短い時間刻みが必要になり、陰解法などの硬い系に対応した積分法が役立ちます。詳細であれば常に正確というわけではなく、機構の適用範囲も確認します。

具体例

着火遅れや中間生成物を知りたい場合は、その現象を決める反応経路を含める必要があります。総発熱量だけを合わせた1段反応では、同じ着火時刻になるとは限りません。

連鎖反応(起鎖・連鎖分枝・再結合)
連鎖反応(起鎖・連鎖分枝・再結合)のアプリ教材図
連鎖開始で活性基が生まれ、連鎖伝播で活性基が受け渡され、連鎖分枝で数が増えます。停止や壁での失活は、連鎖を弱める向きに働きます。これらは燃焼中に並行して起こります。 例えば$\mathrm H+\mathrm{O_2}\to\mathrm{OH}+\mathrm O$では、活性基1個から2個ができるため分枝です。$\mathrm{HO_2}$もラジカルですが、生成する経路は条件によって強い分枝経路と競合し、反応を抑える側に働くことがあります。

具体例

火花が開始のきっかけになっても、その後の分枝による増加より失活が速ければ燃焼は持続しません。始めることと続けられることは別です。

活性基(ラジカル)
活性基(ラジカル)のアプリ教材図
燃焼ではH、O、OHなどが代表例です。量は少なくても、安定な分子の結合を組み替える反応を繰り返し進めるため、燃焼速度や着火に大きく影響します。 ラジカルは中間生成物の一種ですが、中間生成物がすべてラジカルというわけではありません。また、単に温度が高い分子をラジカルと呼ぶわけでもありません。

具体例

$\mathrm{OH}+\mathrm{H_2}\to\mathrm{H_2O}+\mathrm H$ではOHが消費されてもHが生まれ、活性基が次の反応へ引き継がれます。

発熱反応・吸熱反応と活性化エネルギー
発熱反応・吸熱反応と活性化エネルギーのアプリ教材図
$\Delta H=E_f-E_b$
反応エンタルピー$\Delta H$が負なら発熱、正なら吸熱です。発熱反応でも、反応を始めるための活性化障壁があるため、常温で直ちに激しく反応するとは限りません。 正反応と逆反応の障壁は同じ山頂から測るので、$E_f-E_b=\Delta H$となります。同じ反応経路のエネルギー図で関係を確かめます。

具体例

発熱量が$30\,\mathrm{kJ/mol}$、正反応の障壁が50なら、$\Delta H=-30$です。逆反応の障壁は$E_b=50-(-30)=80\,\mathrm{kJ/mol}$になります。

第三体(M)
第三体(M)のアプリ教材図
$[M]_{\mathrm{eff}}=\sum_i\alpha_i[X_i]$
再結合でできた分子は余分なエネルギーを持つため、再び離れやすい状態です。第三体Mが衝突でエネルギーを受け取ると安定化します。Mは反応式の両辺に現れ、正味では消費されません。 各化学種の効率が同じとは限らないので、有効濃度を$[M]_{\mathrm{eff}}=\sum_i\alpha_i[X_i]$とする場合があります。$\alpha_i$は第三体効率です。

具体例

$\mathrm H+\mathrm H+\mathrm M\to\mathrm{H_2}+\mathrm M$では、H₂ができ、Mはエネルギーを受け取って残ります。

NOx の生成機構と低減法
NOx の生成機構と低減法のアプリ教材図
サーマルNOは空気中の窒素が高温で反応して生じ、温度と高温に滞在する時間の影響を強く受けます。プロンプトNOは火炎前縁で炭化水素ラジカルなどを介して生じます。フューエルNOは燃料に含まれる窒素化合物に由来します。 これは三つの生成経路の分類で、三種類の別のNO分子という意味ではありません。量論付近から希薄化して温度を下げる方法はサーマルNO低減に役立ちますが、他の排出物や安定性も考えます。

具体例

窒素を含まない燃料でも、空気中の窒素からNOは生じ得ます。一方、燃料中窒素がなければ、それに由来するフューエルNOの経路はありません。

すす(煤)の生成
燃料過濃な高温領域では、アセチレンや多環芳香族炭化水素などの前駆体を経て、炭素質の微粒子が生じます。モデルでは核生成、表面成長、凝集、酸化を考えます。これらは必ず一列にだけ進むのではなく、同時に競合します。 噴霧火炎では過濃な拡散燃焼領域が重要な生成場所です。ただし、過濃な予混合火炎でもすすはできるため、「拡散火炎だけ」と限定しません。

具体例

粒子が作られても、下流で十分な酸素と温度があり酸化されれば、出口のすすは減ります。生成量だけでは排出量は決まりません。

爆発限界(第1・第2・第3限界と爆発半島)
爆発限界(第1・第2・第3限界と爆発半島)のアプリ教材図
第1限界では、低圧で活性基が壁へ拡散して失活する効果が重要です。第2限界では、気相での分枝と、第三体を伴う反応などによる抑制が競合します。高圧側の第3限界では、熱の蓄積や過酸化物を含む反応経路が重要になります。 温度・圧力を上げたとき、すべての反応が同じ割合で速くなるわけではありません。このため爆発領域は単純な高温・高圧側だけにならず、爆発半島を持つ複雑な境界になります。限界位置は容器と壁条件にも依存します。

具体例

同じ温度で圧力を変えると、活性基が増える側と失活する側の優劣が入れ替わり得ます。「圧力が高いほど必ず爆発しやすい」だけでは図を説明できません。

第20章 層流予混合火炎

層流予混合火炎と火炎構造
層流予混合火炎と火炎構造のアプリ教材図
平面一次元の基本モデルでは、未燃側から予熱帯、反応帯、既燃側の順に並びます。熱は高温の反応帯から低温の予熱帯へ伝わり、次の混合気を燃えやすい温度まで温めます。 ここでは温度勾配が最大になる位置を反応帯入口とし、その温度を$T_i$とします。予熱帯でも中間生成物は生じ得るため、「反応が全くない」とは断定しません。実際の層流火炎はバーナー形状などに応じて曲がることもあります。

具体例

気体が左から右へ流れる図では、温度は右へ向かって上がり、熱伝導は右から左へ向かいます。流れの矢印と熱の矢印は逆です。

層流燃焼速度と観測される火炎速度
層流燃焼速度と観測される火炎速度のアプリ教材図
層流燃焼速度$S_u$は未燃ガスに対する火炎面の法線方向の速さです。地面から見る火炎の速さは、未燃ガス自体の流速も加えて決まります。未燃ガスが静止なら、地面から見た火炎の速さも$S_u$です。 一方、シャボン玉法では膨張で未燃ガスも動くので、観測する$S_b$を密度比で換算します。$S_b=S_u\rho_u/\rho_b$を、あらゆる座標系や火炎形状に共通の定義として使いません。

具体例

ガスが右へ0.4 m/sで流れ、火炎がガスに対して左へ0.4 m/sで進めば、地面から見る火炎は静止します。燃焼が止まったわけではありません。

逆火と消炎
逆火と消炎のアプリ教材図
予混合ガスの供給を減らすと、火炎が上流へ伝わる速さに流れが負け、バーナー内へ戻る場合があります。これが逆火です。 細い流路では体積に対する壁面積が大きく、壁へ奪われる熱の割合が増えて消炎しやすくなります。公式の比較では大口径側が逆火、小口径側が壁面冷却による消炎です。高速流による吹き飛びなど、別の消炎原因まで同じ条件で説明しません。

具体例

円管では表面積と体積の比は長さをそろえると$4/d$です。径を半分にするとこの比は2倍になり、壁の影響を受けやすくなります。

当量比と層流燃焼速度
当量比と層流燃焼速度のアプリ教材図
当量比$\phi=1$は化学量論比ですが、燃焼速度の最大位置が必ず1になるわけではありません。燃焼速度は火炎温度に加え、ラジカル反応や物質輸送にも左右されます。 公式のメタン・空気の条件では、熱解離などの影響を含め、1より少し大きい側で最大になります。大きく希薄・過濃にすると速度は低下します。燃料や初期条件が違う場合へ、同じピーク位置をそのまま移しません。

具体例

曲線の頂点が$\phi=1$の縦線より少し右にあれば、「やや過濃で最大」です。横軸が空気過剰率なら大小が逆になるので軸名を確認します。

層流燃焼速度の圧力依存と希釈ガス効果
公式の当量比1のメタン・空気では、初期温度をそろえて圧力を上げると層流燃焼速度は小さくなります。密度、分子拡散、反応経路が変わるためです。圧力の効果を火炎温度だけに帰着させません。 量論水素・酸素を同じ体積割合で希釈する比較では、水蒸気はアルゴンより熱容量が大きく、火炎温度と燃焼速度が低くなります。希釈ガスには輸送・化学的な効果もあります。

具体例

指定されたメタン・空気の1、5、10気圧の比較では10気圧が最も遅い条件です。別燃料の全圧力範囲に共通の順位という意味ではありません。

可燃限界(上限界・下限界)
燃料濃度が低すぎて伝播できなくなる境界が下限界、高すぎる境界が上限界です。温度、圧力、重力、容器寸法や伝播方向によって値が変わります。 常温大気圧では水素・空気の範囲はメタン・空気より広いことが基本です。測定管が細すぎると壁への熱損失で消炎するため、管径の影響を無視できません。

具体例

「上向き伝播の限界=上限界」ではありません。どちらの方向でも、薄い側を下限界、濃い側を上限界と呼びます。

セル状火炎(熱・物質拡散不安定)
セル状火炎(熱・物質拡散不安定)のアプリ教材図
流体力学的不安定は火炎前後の密度低下と流れの変化に関係します。熱・物質拡散不安定は、熱と反応物が広がる速さの違いに関係します。 公式の希薄メタン・空気の条件では$Le<1$で、濃度を下げると熱・物質拡散不安定によるセル状化が説明の焦点です。現実の火炎で二つの機構が同時に働く可能性まで否定しません。

具体例

最初は平面だった火炎の小さな凹凸が、時間とともに大きくなるなら不安定です。凹凸の増幅に注目し、単に流れに押されて移動した場合と区別します。

第21章 層流拡散火炎

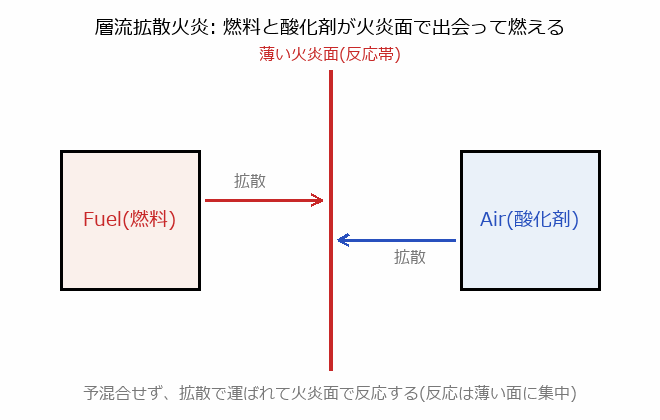

層流拡散火炎
層流拡散火炎のアプリ教材図
ろうそくでは蒸発した燃料が内側から、酸素が外側から来ます。両者が混ざる過程と反応が結び付いて火炎ができます。 反応が混合より十分速い火炎面モデルでは、両者は薄い面へ拡散して到着すると消費されます。火炎の位置は、燃料と酸素が必要な割合で届く場所です。予混合火炎のように一様な混合気を進む層流燃焼速度を、そのまま割り当てることはできません。

具体例

燃料の中心部が最も熱いとは限りません。酸素が届いて反応する境界付近が高温になります。

対向流拡散火炎と火炎面の位置
対向流拡散火炎と火炎面の位置のアプリ教材図
対向流は向かい合う二つの噴流です。軸方向の流速が0になるよどみ面の近くに火炎を保てますが、火炎位置は反応物の拡散収支で決まります。 公式のメタン・空気の条件では空気側に寄ります。酸素は空気の一部なので、火炎を空気側へ寄せて酸素の濃度勾配を大きくし、燃料側の勾配を小さくすると、必要な量論比の流入を満たせます。よどみ面は流れの条件、火炎面は反応物の収支で区別します。

具体例

メタン1 molに酸素2 molが必要です。燃料側と空気側から同じ質量だけ届けばよい、とは考えません。

S字応答曲線(点火・消炎)と弧長法
S字応答曲線(点火・消炎)と弧長法のアプリ教材図
横軸を速度勾配、縦軸を最高温度とします。上枝は燃焼状態、下枝は火炎のない混合状態、中間枝は不安定な解です。燃焼中に速度勾配を増すと上側の折り返しで消炎します。 通常のパラメータ刻みでは折り返しを追いにくくなります。弧長法は、速度勾配も未知数にして曲線に沿う距離の条件を加えることで解を追跡します。常温で自然着火しない条件では下側の着火折り返しが存在しないこともあります。

具体例

上枝から消炎点に達すると、同じ速度勾配の低温状態へ急に移ります。速度勾配を戻しても直ちに再着火するとは限らず、履歴が生じます。

同軸流拡散火炎の断面分布
同軸流拡散火炎の断面分布のアプリ教材図
中心に燃料、その周囲に酸化剤を流す場合を考えます。薄い火炎面モデルでは、燃料と酸化剤は火炎面の両側に分かれ、火炎面で使い切られます。 断面を横切ると、燃料は内側、酸化剤は外側に多く、温度と生成物は火炎面付近に山を持ちます。有限速度の反応では両成分が重なる幅があります。無限に速い反応の温度図と、遅い反応の濃度図を混ぜて解釈しません。

具体例

中心から半径方向へ進むと、燃料濃度は下がり、火炎面を越えて酸素濃度が上がります。中心が燃料で満たされていても、酸素が足りなければそこは反応の最盛部ではありません。

噴流拡散火炎の火炎長さ
噴流拡散火炎の火炎長さのアプリ教材図
ノズル径一定で流速を上げると、層流域では燃料流量が増え、火炎は概ね長くなります。乱流へ遷移すると混合が促進され、長さはいったん短くなります。 十分発達した乱流域では、流速を増しても火炎長さは概ね一定になる傾向があります。これは吹き飛びや浮き上がりを除いた公式の比較条件です。

具体例

長さと流速の関係は一本の比例直線ではありません。層流・遷移・乱流の三つの範囲に分けて読みます。

輝炎とすす
すすは固体の微粒子です。高温になると広い波長にわたる連続的な放射を出し、明るい黄橙色に見えます。 青い炎ではCHなどの励起された反応中間体による化学発光が目立ちます。二酸化炭素や水蒸気も放射しますが、ろうそくの明るい黄色をこれらの分子だけで説明しません。

具体例

ろうそくの黄色い部分ではすすの発光が重要です。色だけで火炎温度の大小を単純に比較せず、何が光っているかも考えます。

層流浮き上がり火炎(三又火炎)
層流浮き上がり火炎(三又火炎)のアプリ教材図
燃料と空気がノズルから火炎基部へ届くまでに一部混ざります。燃料側には過濃な予混合火炎、空気側には希薄な予混合火炎ができます。 二つの枝を通った後に残る燃料と酸素が下流で出会い、拡散火炎が続きます。三つが接続するため三又火炎と呼びます。火炎全体を拡散火炎とだけ呼ぶと、基部の伝播を見落とします。

具体例

図の流れを下から上へたどると、まず予混合した部分が二つの枝で燃え、その後方に拡散火炎が続きます。

ブンゼン火炎の内炎と外炎
ブンゼン火炎の内炎と外炎のアプリ教材図
一次空気を取り込んだ燃料過濃の混合気が、内側の円すい状火炎で燃えます。酸素が不足するため燃料成分が残ります。 その残りが周囲の二次空気と出会って燃えるのが外炎です。この説明は公式の燃料過濃なブンゼン火炎の条件です。一次空気の量を変えると構造やすすの生じ方も変わります。

具体例

内炎と外炎を、単に温度の低い層と高い層として覚えません。「先に混ざっているか」「外から酸素を取り込むか」で区別します。

保存スカラー
保存スカラーのアプリ教材図
燃料や酸素の濃度は反応で減るため、そのままでは反応に対する保存量ではありません。反応しない成分や、反応項が打ち消し合う成分の組合せを使います。 さらに火炎内の座標として使うには、両側を区別でき、対象の一次元分布で単調に変わる量が便利です。「同じ値を複数の場所で取らない」はこの座標としての条件であり、保存スカラー一般の定義そのものではありません。温度の山は両側に同じ値があるため、位置の区別に向きません。

具体例

公式のメタン・空気で窒素を不活性と扱えば、窒素濃度は反応で生成されません。窒素反応や異なる拡散を詳しく含めるモデルでは、その前提を再確認します。

第22章 乱流火炎

乱流燃焼ダイアグラム(Borghi/Peters線図)
乱流燃焼ダイアグラム(Borghi/Peters線図)のアプリ教材図
横軸$l/l_F$は渦の代表的な大きさと火炎厚さの比、縦軸$u'/S_L$は乱れの速度と層流燃焼速度の比です。対数軸なので、目盛りは等間隔の足し算ではなく倍率で読みます。 弱い乱れでは火炎面が波打ち、最小渦が予熱帯へ入ると薄い反応帯、さらに反応内層へ入ると分断反応帯へ移ります。境界は定義や近似に基づく目安で、速度比だけでは分類できません。

具体例

$u'/S_L=9$、$l/l_F=9$なら、標準線図の近似で$Re=81$、$Ka=9$です。$1<Ka<100$なので薄い反応帯に入ります。

火炎形態の4区分(しわ状・コルゲート・薄い反応帯・分断反応帯)
火炎形態の4区分(しわ状・コルゲート・薄い反応帯・分断反応帯)のアプリ教材図
しわ状火炎は弱い乱れで表面が緩やかに波打つ状態です。コルゲート火炎では表面が強く折れ曲がりますが、局所の薄い火炎構造は保たれます。 薄い反応帯では小さな渦が予熱帯へ入り、反応内層は薄く残ります。分断反応帯では内層にも渦が影響し、局所消炎を含む構造になります。「薄い反応帯」は火炎全体が元より薄い、という名称ではありません。

具体例

火炎の形だけでなく、予熱帯と反応内層のどちらが乱されているかを見ます。表面が大きく曲がっていても、内部構造が保たれていればコルゲート火炎です。

乱流拡散火炎
渦は燃料と酸化剤を引き伸ばして接触を増やし、濃度勾配を急にします。反応が十分速い場合は、混合の促進によって燃料消費が増えます。ただし強い伸張による消炎もあり、どの点でも必ず反応が強くなるわけではありません。 一様な未燃予混合気を進む$S_L$と同じ意味の燃焼速度を、純粋な拡散火炎へそのまま定義しません。浮き上がり火炎の端部の伝播などは、部分予混合構造を別途考えます。

具体例

燃料と空気が十分速く反応しても、混ざらなければ燃えません。そこでEDMでは、混合にかかる時間を使って消費速度を見積もります。

混合分率 Z とフレームレットモデル
薄い拡散火炎を小さな火炎片として扱い、対向流火炎などを先に計算して表を作ります。単純な断熱平衡モデルなら状態は主に混合分率Zで整理でき、有限反応速度や伸張を扱う場合はスカラー散逸率$\chi$なども使います。 乱流場ではZ自体が変動するので、その確率分布に応じて表を平均します。ここで扱う拡散火炎の表を、予混合火炎の伝播を無条件に表す表と混同しません。

具体例

同じZでも、強く伸張されて消炎に近い火炎と、十分燃えている火炎では温度が違います。Zだけの表では、この違いを区別できません。

数値計算の工夫(人工的厚肉化火炎・フラクタル)
$D^\ast=FD,\quad\tau_c^\ast=F\tau_c$ $S_L^\ast=S_L,\quad\delta^\ast=F\delta$
単純な尺度関係では$S_L\sim\sqrt{D/\tau_c}$、火炎厚さは$\delta\sim\sqrt{D\tau_c}$です。DをF倍、反応時間$\tau_c$もF倍、すなわち反応速度を$1/F$にすると、速度は変わらず厚さはF倍になります。 拡散だけを増やしても燃焼速度は保てません。また厚肉化で火炎と渦の関係が変わるため補正が必要です。フラクタルによる面積モデルは、格子で見えないしわの面積を推定する別の工夫です。

具体例

F=5なら厚さは5倍、化学時間も5倍です。流れの時間を固定するとDaは$1/5$になります。

第23章 混相燃焼

ストークス数と選択的移動
ストークス数と選択的移動のアプリ教材図
$St=\tau_p/\tau_f$ $\tau_p=\dfrac{\rho_pd_p^2}{18\mu}$
粒子応答時間$\tau_p$が流れの時間$\tau_f$より短ければ、粒子は流れの変化に追従します。長ければ、流れが曲がっても粒子は元の運動を保とうとします。 重い小球のストークス抗力の範囲では$\tau_p=\rho_pd_p^2/(18\mu)$です。$St\sim1$では、渦の強い領域から粒子が外へ移り、ひずみの強い領域へ偏る選択的移動が目立つことがあります。

具体例

粒径だけを2倍にすると$\tau_p$は4倍です。同じ流れでも大きな粒子ほど素早い変化には追従しにくくなります。

液滴の衝突・合体形態
液滴の軌道が重ならなければ衝突しません。衝突する場合も、合体、間の気体膜による跳ね返り、いったん合体した後の再分離などに分かれます。 結果は相対速度、中心のずれ、粒径比、表面張力、粘性などに依存します。跳ね返りと、合体後に引きちぎれる分離は異なる過程です。粒径分布が変わるため蒸発・燃焼の計算にも影響します。

具体例

同じ速度でも正面衝突とかすめる衝突では変形の仕方が違います。衝突したという情報だけで、個数が必ず1個減るとは判断できません。

噴霧分裂モデル(DDM・blob・WAVE)
噴霧分裂モデル(DDM・blob・WAVE)のアプリ教材図
パーセルは同じ性質を持つ多数の実液滴を代表する計算上の粒子です。1個の巨大な実液滴ではありません。DDMではパーセルを追跡して計算量を減らします。 \nblobモデルは初期径をノズル径とする近似です。WAVEモデルは液体表面で成長する不安定波から分裂時間や子液滴の大きさを見積もります。初期条件、追跡方法、分裂則はそれぞれ役割が違います。

具体例

1パーセルが1000個の液滴を代表するなら、気相へ戻す蒸発質量は1滴分の1000倍です。粒径だけでなく、代表個数も保持します。

分離流(SF)モデルとPSI-Cell
分離流(SF)モデルとPSI-Cellのアプリ教材図
分離流モデルでは気相を空間固定の格子、液滴を移動する粒子として解きます。液滴が蒸発した質量、受け渡した運動量と熱を、その粒子がいるセルの気相方程式へ反映します。 気相から粒子へ与えた運動量は気相側では反対符号です。こうして双方向の影響を表します。粒子の履歴を追える利点がありますが、オイラー法より常に優れるという意味ではなく、濃度や計算目的に応じて選びます。

具体例

粒子がある時間に$10^{-9}\,\mathrm{kg}$蒸発したら、液相の質量をその分減らし、気相へ同じ質量を加えます。両者を合計した質量は変わりません。

単一油粒燃焼の3期間
単一油粒燃焼の3期間のアプリ教材図
Aは主に液滴が温まる期間、Bは蒸発しながら着火を待つ期間、Cは着火後に燃焼する期間です。加熱中にも条件によって蒸発や熱膨張があるため、D²が厳密に一定とは限りません。 油滴を置いた時刻から着火時刻$t_1$までのAとBが着火遅れです。$t_1$から燃え尽きる$t_2$までは燃焼期間です。火炎は通常、液体内部ではなく蒸気と酸素の反応する領域にできます。

具体例

図の折れ目を読むときは、$t_1$がBの途中ではなく、着火前Bと着火後Cの境界になるよう確認します。

第1ダムケラー数と液滴の消炎
$Da=\tau_{\mathrm{flow}}/\tau_{\mathrm{chem}}$
第1ダムケラー数は滞在時間を反応時間で割った量です。孤立液滴の拡散火炎では、液滴が縮むと蒸気の吹き出しや火炎尺度が変わり、反応領域にとどまる時間が短くなります。 \nDaが小さくなると有限の反応速度が追い付かず、火炎が維持できません。自着火でも、小さすぎる液滴が着火せず蒸発し終わる場合があります。微粒化するとどこまでも燃焼しやすくなる、とは限りません。

具体例

滞在時間0.1 ms、反応時間1 msなら$Da=0.1$です。燃料は反応に必要な時間の十分の一しかその領域にとどまれません。

群燃焼数Gと噴霧の燃焼形態
群燃焼数Gと噴霧の燃焼形態のアプリ教材図
群燃焼数Gは、液滴群内の蒸発の速さを、群の内外で物質が交換される速さと比べる指標です。小さいGでは酸素が内部へ届きやすく、各液滴が燃えます。 大きいGでは蒸発した燃料に対して酸素供給が不足し、燃焼域が群の外側へ移ります。公式の分類は、単一液滴燃焼→内部群燃焼→外部群燃焼→外殻燃焼の順です。粒径や間隔の効果は他の条件をそろえて比較します。

具体例

密集した群の中央は燃料が多くても酸素不足になり得ます。「燃料が最も多い場所が最もよく燃える」とは限りません。

微粉炭燃焼の反応過程(揮発分放出とチャー燃焼)
加熱で放出された揮発分は気相で反応します。残った多孔質のチャーは、酸素が外表面や内部の気孔へ届いて反応するため、一般に燃え切るまで長くかかります。 二つの過程は完全に時間分離するとは限らず、一部重なります。揮発分放出には温度・加熱速度・圧力・粒径、チャー燃焼には表面反応と酸素輸送が影響します。固定炭素を、純粋な炭素だけからなる均一な球と無条件にみなしません。

具体例

揮発分の炎が消えても、チャーが残って燃え続けることがあります。火炉の燃え残りを調べるには、速い気相燃焼だけでなく遅いチャー燃焼も計算します。

第24章 解の検証

検証と妥当性確認(V&V)
Verificationでは、プログラムが式を正しく実装しているか、格子・時間刻みによる数値誤差がどれくらいかを確認します。Validationでは、目的とする現象について実験などの現実と比べます。 格子収束していても、燃焼モデルが現象に合っているとは限りません。逆に実験と一度合っても、数値誤差の相殺かもしれません。境界条件・物性・実験の不確かさと、離散化などの数値誤差も区別して評価します。

具体例

格子を半分にした結果がほとんど変わらないかは検証の一部です。その結果を測定温度やNO濃度と比べるのが妥当性確認です。

旋回流と再循環流(保炎)
旋回流と再循環流(保炎)のアプリ教材図
強い旋回などによって、中心付近に主流と逆向きの流れができます。これが高温の既燃ガスを上流へ戻し、新しい燃料を温め、反応する時間を確保します。 再循環の位置や大きさが違えば、保炎だけでなく燃え残りやNOも変わります。計算結果を比較するときは出口温度だけでなく、速度分布や逆流域も確認します。旋回を強めれば常によいというわけではありません。

具体例

主流が右向きなら、中心の戻り流れは左向きです。図では高温ガスが戻ってくる経路をたどり、火炎基部へ熱が届く理由を確認します。

RANSのアンサンブル平均と火炎面
RANSのアンサンブル平均と火炎面のアプリ教材図
アンサンブル平均は、同じ条件を繰り返したときの同じ時刻の状態を平均する操作です。火炎のしわが毎回違う場所にあれば、平均では滑らかな分布になります。 対称な容器の中心点火では、平均火炎が滑らかな球面状でも不自然ではありません。瞬間写真と平均計算をそのまま比較せず、時間・位置・平均方法をそろえます。壁や流れで対称性が崩れる場合まで同心円に限定しません。

具体例

3回の瞬間火炎で凹凸の場所が違っても、平均半径は滑らかに見えます。しわを直接解いていなくても、増えた面積の効果はモデルに含められます。

浮き上がり火炎と予混合基部
浮き上がり火炎と予混合基部のアプリ教材図
燃料がノズルから火炎基部へ届くまでに空気と混ざり、基部には部分予混合の構造ができます。単純な説明では、上流へ燃え広がる速度と下流へ運ぶ流れがつり合う位置に火炎が保たれます。 拡散燃焼だけを前提にする定常フレームレット表では、この伝播を十分に表せない場合があります。浮き上がり高さが合わないときは、温度の定数調整だけでなくモデルが基部の燃焼形態を含むかを調べます。

具体例

ノズルから離れているから火炎全体が反応の遅い拡散火炎、と決めつけません。基部・下流で燃え方が異なることを図で確認します。

燃焼形態の3分類
燃焼形態の3分類のアプリ教材図
予混合燃焼は燃料と酸化剤を先に混ぜて燃やします。拡散燃焼は別々に来た両者が混合しながら燃えます。部分予混合では一部が混ざった状態から燃え、予混合と拡散の特徴が共存します。 乱流モデルはそれぞれの構造を前提に作られます。燃焼器全体へ一つの名称を付けるだけでなく、火炎基部と下流など場所ごとの違いを確認します。

具体例

三又火炎には過濃・希薄の予混合枝と拡散枝が共存します。このため単に「拡散火炎用」というだけでは、すべての部分を表せるとは限りません。

混合分率Zと保存量仮定
Zは燃料供給流由来の質量割合を表し、酸化剤供給側で0、燃料供給側で1です。同じZでも未着火・燃焼中・消炎後の状態があり得ます。 化学反応で元素は消えないため保存量を作れますが、単純な保存スカラーの輸送式には共通拡散係数などの仮定が必要です。反応が進む程度を表す進行変数cとZを区別します。

具体例

同じ燃料・空気の混合割合を点火前後で比べれば、Zは同じでも温度とcは変わります。Zだけの表で状態を決めるには、平衡などの追加条件が必要です。

噴霧火炎における混合分率の非保存
噴霧火炎における混合分率の非保存のアプリ教材図
液滴から気相へ移った燃料は、気相だけを見れば新しい供給です。気相のZの式を、生成項のないガス火炎と同じ形にしてはいけません。 蒸発はZを増やす側へ働きますが、空気の取り込みや輸送もあるため、下流ほど必ず単調に増えるわけではありません。相間の質量・熱交換を含む拡張が必要であり、あらゆるフレームレット法が噴霧へ使えないという意味でもありません。

具体例

液滴が減らした燃料質量と、気相に加えた燃料質量が一致するか確認します。気液全体の保存と、気相だけの生成項を分けると理解できます。

群燃焼(グループ燃焼)とすす生成
群燃焼(グループ燃焼)とすす生成のアプリ教材図
群の内部で蒸発する燃料に対し、外から供給される酸素が不足すると、火炎は群の周囲へ移ります。内部の高温・過濃な領域ではすすが生成しやすくなります。 出口のすす量は生成だけでなく酸化でも決まります。当量比や粒子間隔を変えた効果は、混合、温度、滞在時間と一緒に評価します。高当量比という情報だけで液滴の密集度を一意に決めません。

具体例

すすが多い場所と、FIで示される燃焼形態を重ねると、過濃領域と火炎の位置関係を確かめられます。最後は測定との比較でモデルの妥当性を判断します。

ふく射伝熱と火炎温度低下・失火
周囲が低温なら火炎は正味の放射熱を失い、温度が下がります。反応が維持できる限界に近ければ、局所消炎につながります。 液滴が放射を吸収すると加熱・蒸発が促進される場合があります。一方、気体が冷えれば対流による加熱は弱まります。どちらが勝つかは条件次第です。「火炎温度が下がるから必ず蒸発が増える」という説明にはしません。

具体例

エネルギーの矢印を、火炎→冷たい周囲、火炎→液滴に分けて確認します。同じ放射でも、失う側と受け取る側で効果が違います。

定常・非定常フレームレット法とNO予測
定常・非定常フレームレット法とNO予測のアプリ教材図
主要な燃焼で温度が早く上がっても、NOが同じ速さで定常値に達するとは限りません。十分長い時間を仮定した表を、滞在時間の短い流れへそのまま使うと過大評価する場合があります。 非定常フレームレット法では、混合分率方向の火炎構造に加え時間変化を追います。温度が合うだけでNOも正しいと判断せず、反応時間と流れの履歴を確認します。定常法が常に過大評価するという一般則ではありません。

具体例

同じ温度へ到達しても、高温に1 msいた気体と100 msいた気体ではNO生成量が違い得ます。図では最終値だけでなく、流れが去る時刻での値を読みます。

アプリ教材原本をWeb向けに掲載。更新:2026年10月30日。本サイトは日本機械学会による公認・監修を示すものではありません。

スマートフォンで開く

計算力学技術者

QR code

カメラでQRコードを読み取り、スマートフォンでアプリを入手。

safa-lang.com/download/cae/
