無料学習ライブラリ / 全用語78項目

熱流体力学2級の全用語集

アプリ教材の全用語を無料で読めます。章から探すか、検索して項目を開いてください。会員登録・アプリの購入は不要です。

第1章 計算力学のための数学の基礎

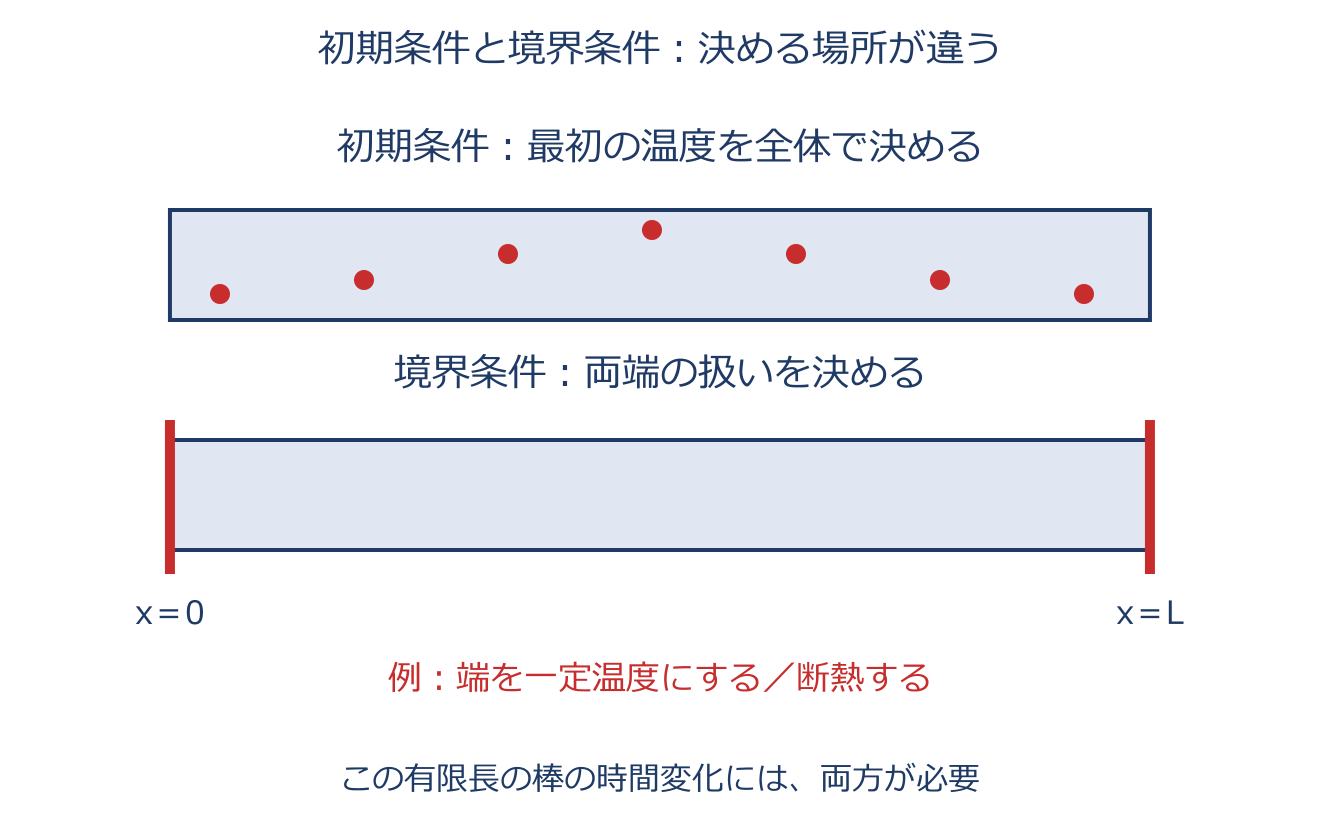

2階PDEの型分類と初期・境界条件
2階PDEの型分類と初期・境界条件のアプリ教材図
偏微分方程式(PDE)は、時間や場所によって変わる量を微分で結び付けた式です。双曲型は波などの伝播、放物型は熱が広がる時間変化、楕円型は定常の温度や圧力の分布が代表例です。 有限長の棒の非定常熱伝導は放物型です。初期条件で「最初に各場所が何度か」、境界条件で「両端を一定温度にするか、断熱するか」などを指定します。型の名前だけでなく、時間の出発点と空間の端を区別してください。

具体例

最初は棒全体が80℃でも、両端を20℃に保てば冷えていきます。両端を断熱し発熱もなければ80℃のままです。同じ初期条件でも、境界条件が違えば結果が変わります。

第2章 流体力学の基礎

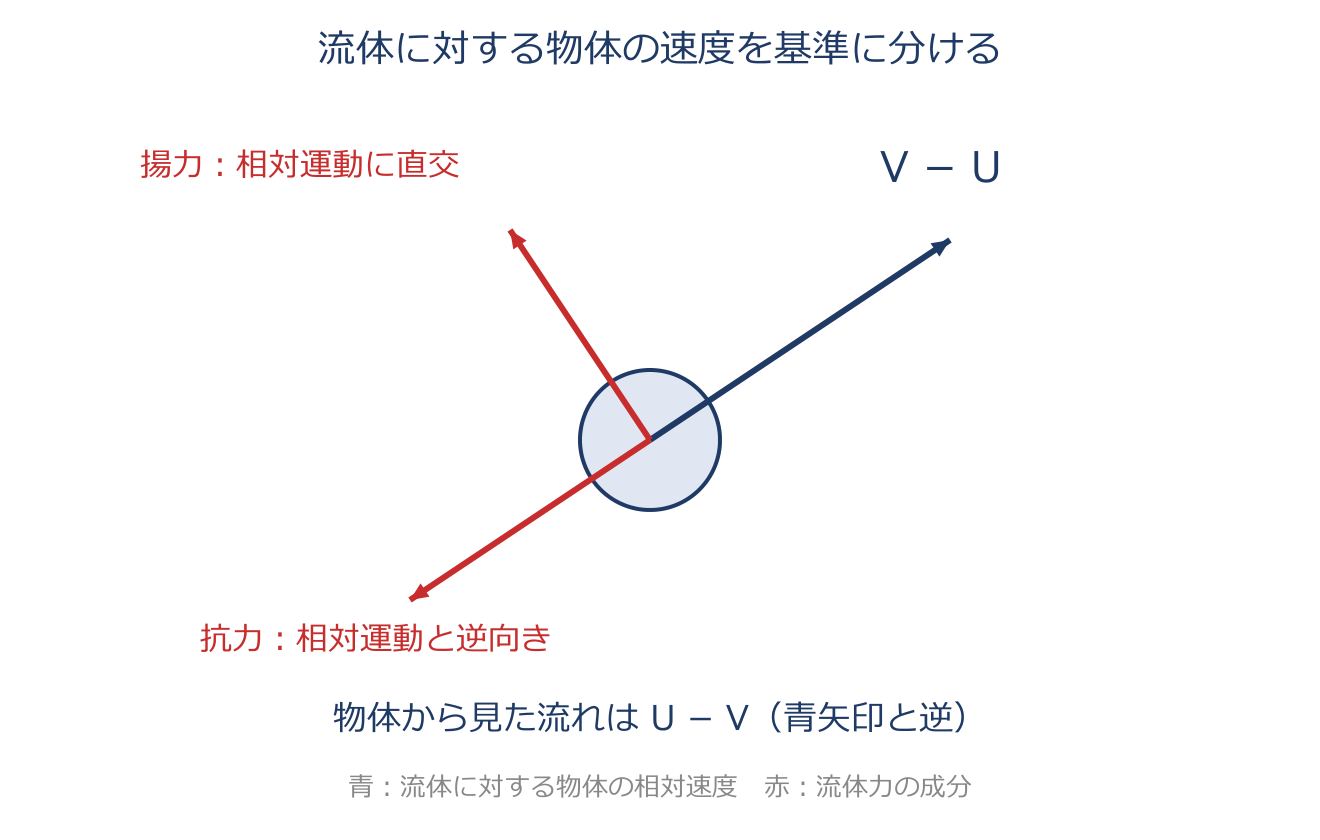

揚力と抗力(相対速度基準)
揚力と抗力(相対速度基準)のアプリ教材図
物体の速度を $\boldsymbol V$、遠方の流体速度を $\boldsymbol U$ とすると、流体に対する物体の速度は $\boldsymbol V-\boldsymbol U$ です。抗力はこの相対運動を妨げる向き、揚力はそれと直交する向きの成分です。 物体から見た流れは $\boldsymbol U-\boldsymbol V$ で、符号が逆です。揚力は必ず鉛直上向きという意味ではありません。観測者から見た物体の速度だけで力の向きを決めないでください。

具体例

物体が静止し、流体が右へ流れていれば、物体の流体に対する相対速度は左向きです。その逆の右向きに抗力が働きます。

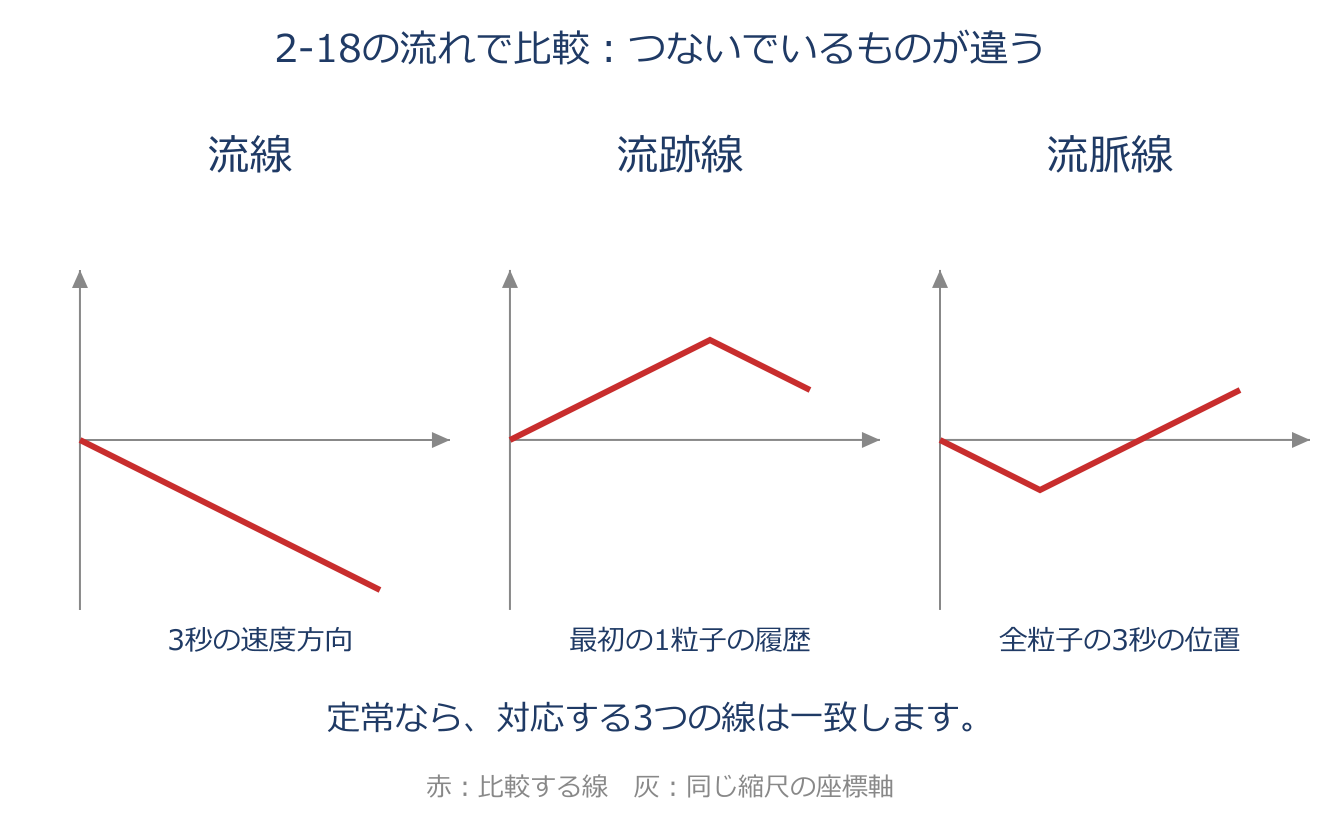

流線・流跡線・流脈線
流線・流跡線・流脈線のアプリ教材図
流線は、ある瞬間の各点の速度に接する線です。流跡線は、1個の粒子が時間とともに通った道です。流脈線は、同じ注入点から次々に出た粒子が今どこにいるかを結んだ線です。 「今の向き」「1粒の過去」「多くの粒の現在」と整理すると区別できます。定常流では対応する3本は一致しますが、非定常流では一般に異なります。非定常なら必ず全て異なる、とまで断定する必要はありません。

具体例

1点から染料を連続注入して撮った1枚の写真は流脈線です。1粒だけに印を付け、その位置を時刻順につなげると流跡線です。図では途中で流れの上下方向が変わるため、両者の折れ方が違います。

第4章 数値計算法

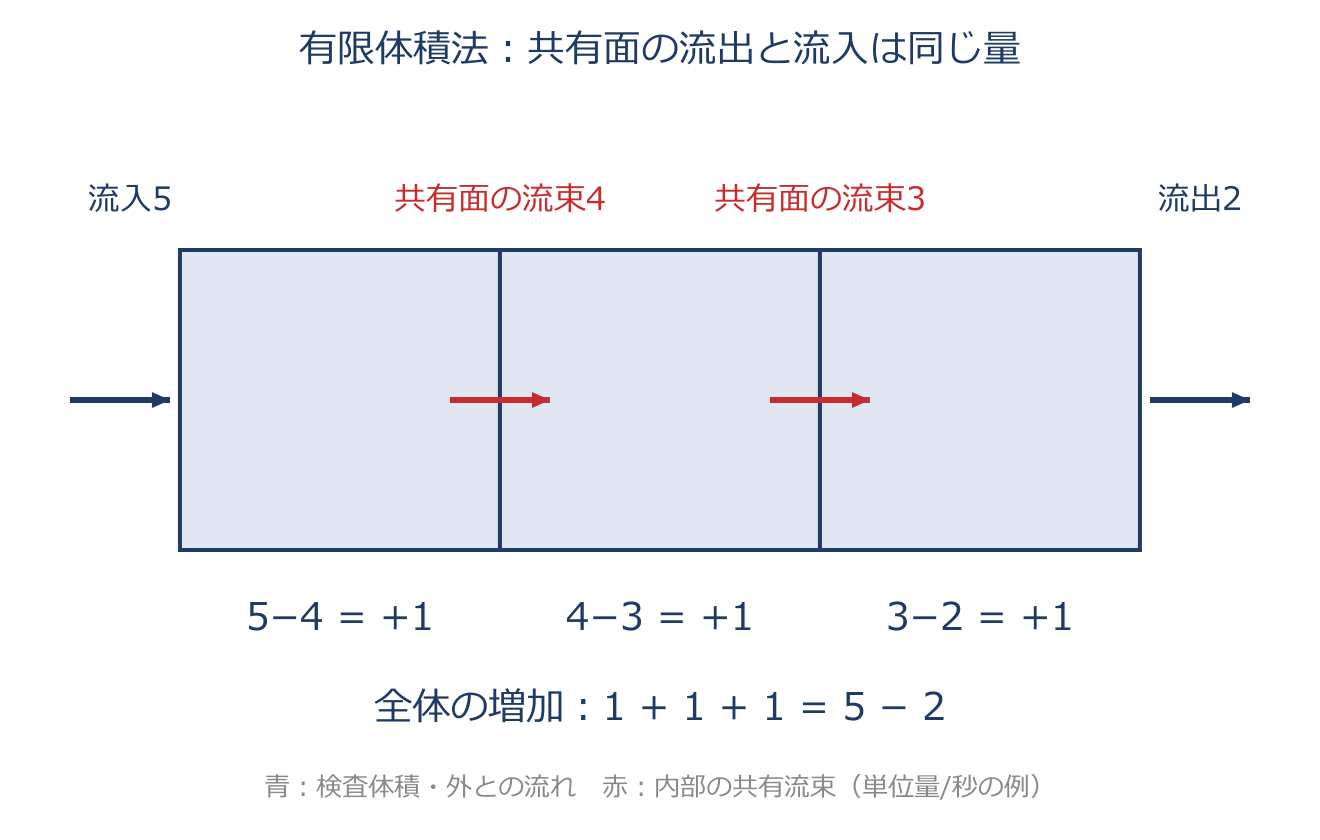

離散化:連続した分布を有限個の未知量へ
離散化:連続した分布を有限個の未知量へのアプリ教材図
棒の全ての点の温度を未知数にすると無限個になります。離散化では代表点や小さな領域を設け、その値や近似関数の係数を未知数にします。 有限差分法は微分を点の値の差で近似します。有限体積法は小領域の出入りの収支を取り、有限要素法は要素内の近似関数と重み付き積分を使います。スペクトル法は正弦波などの基底の係数で分布を表します。名前だけでなく、式を何から組み立てるかが違います。

具体例

図の有限体積法では、3領域の増加は $5-4=1,4-3=1,3-2=1$。全体では3となり、外周の流入5−流出2と一致します。共有面の4と3は相殺します。

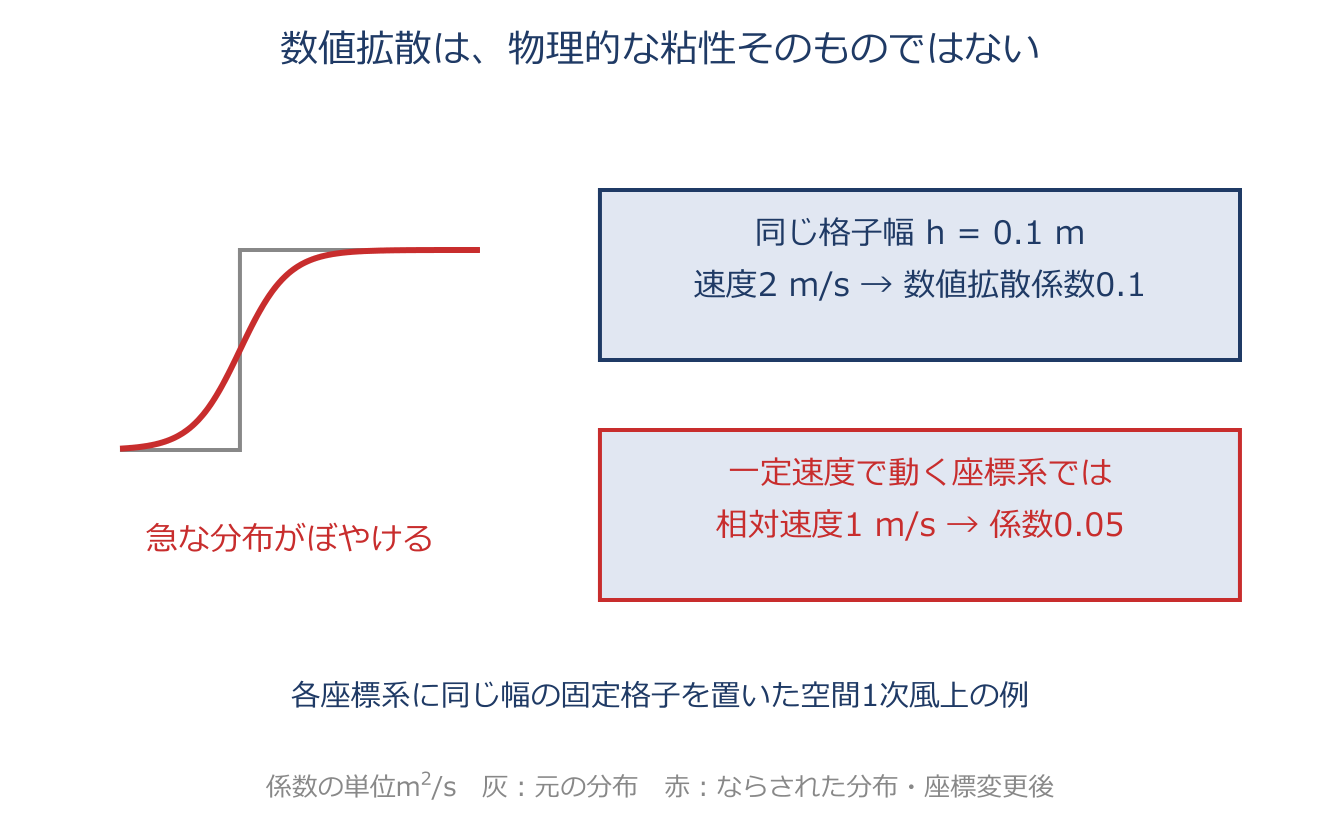

数値粘性と観測する座標系
数値粘性と観測する座標系のアプリ教材図
$\nu_{\mathrm{num}}=\dfrac{|u|h}{2}$
粘性なしの移流でも、1次風上差分で計算すると山や段差がなまることがあります。空間だけを離散化するとき、その主要な誤差を拡散と見なした係数が $\nu_{\mathrm{num}}=|u|h/2$ です。uは格子に対する移流速度、hは格子幅です。 これは材料の物性ではなく、計算法が作る数値粘性です。観測する座標系を変え、各系に固定格子を置くと相対速度が変わるため、同じhでも数値粘性が変わり得ます。物理現象の座標系によらない性質と、離散計算の誤差は区別します。

具体例

図の $h=0.1\,\mathrm m$ では、速度2m/sなら係数0.1m²/s、相対速度1m/sなら0.05m²/sです。時間積分まで離散化すると主要誤差も変わるので、この空間離散だけの式を全スキームに使いません。

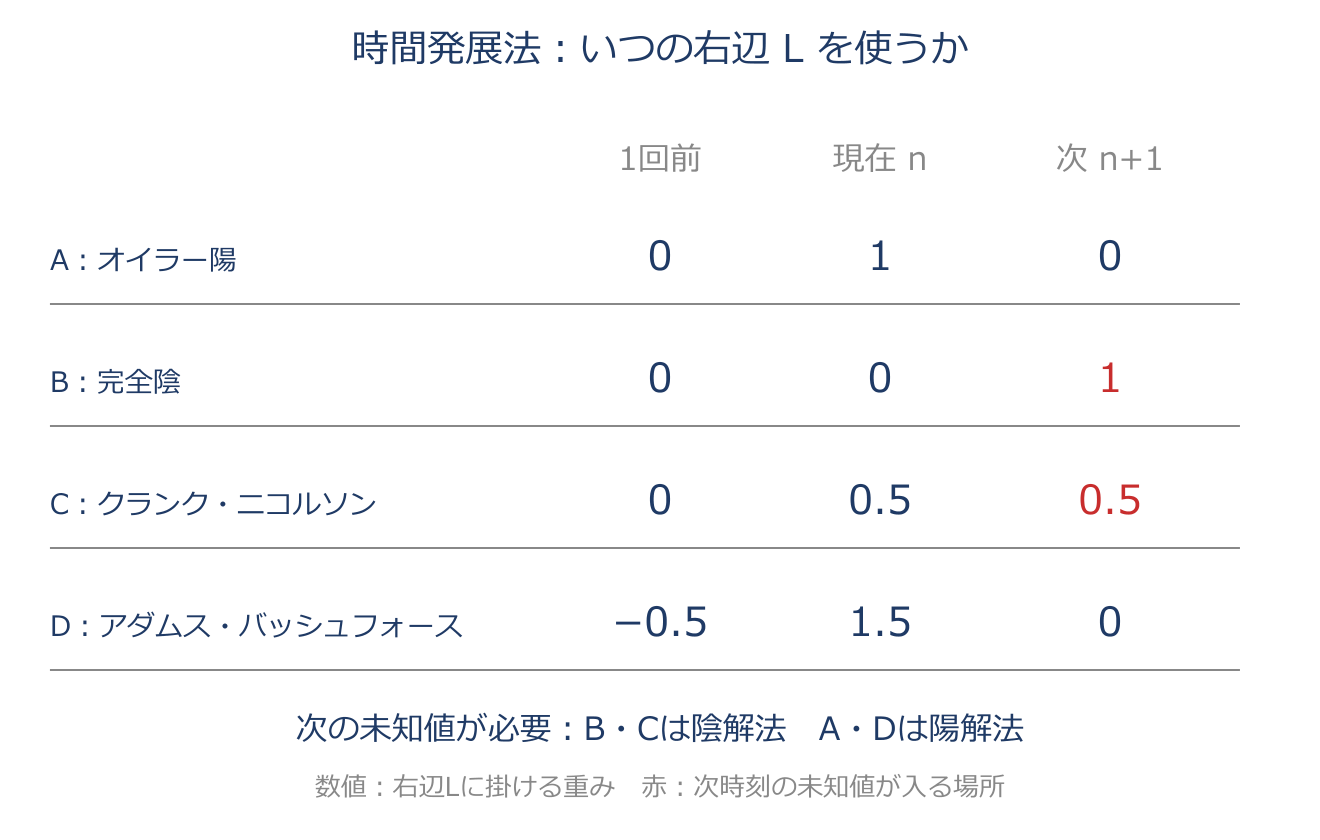

陽解法と陰解法:安定性と精度は別
陽解法と陰解法:安定性と精度は別のアプリ教材図
空間を格子に分けた温度計算では、陽解法は今の各点の温度から次を計算します。陰解法は隣の点の「次の温度」も必要になるため、一般には連立方程式を解きます。 線形拡散の標準的な離散化で完全陰やクランク・ニコルソンは無条件安定ですが、全ての陰解法・方程式でそうなるわけではありません。また安定は誤差が増幅して破綻しない性質であり、細かな時間変化を正しく追える精度とは別です。

具体例

1秒で変わる現象に10秒刻みを使えば、計算が発散しなくても途中の変化を見落とします。刻みを小さくして、必要な温度や流量が変わらなくなるか確かめます。

連立方程式の解法:直接法と反復法
直接法のガウス消去法は、未知数を順に消してから後ろへ代入します。TDMAは3本の対角にだけ係数がある構造を利用した直接法です。 反復法は仮の解から修正を繰り返します。SORやCGが該当し、標準的なCGは対称正定値行列を対象とします。CGの探索方向は係数行列に関する共役であり、普通の直交と同じではありません。ADIは方向を交互に扱い、その内部の求解と全体の反復を分けて考えます。

具体例

反復法では残差 $\boldsymbol r=\boldsymbol b-\mathbf A\boldsymbol x$ を調べます。直接法でも丸め誤差があるため、計算後の残差確認は有効です。これは固有値を求める問題とは目的が違います。

SIMPLE法:圧力と速度の連成
SIMPLE法:圧力と速度の連成のアプリ教材図
非圧縮流れで仮の圧力から速度を計算しても、各セルの流入と流出が一致するとは限りません。SIMPLE法はこのずれを使って圧力の補正式を作ります。 仮圧力→運動方程式から仮速度→各セルの流量のずれ→圧力補正→圧力と速度の修正、という順に反復します。圧力と速度を連成させる方法であり、差分法のような空間離散化や、オイラー法のような時間積分とは役割が違います。

具体例

非圧縮・定常のセルに毎秒5の体積が入り、仮速度では4しか出なければ、流量のずれは1です。圧力と面の速度を修正し、このずれが十分小さくなるまで反復します。

補間:区分曲線と1本の多項式
補間:区分曲線と1本の多項式のアプリ教材図
線形補間は隣同士を直線で結びます。ラグランジュ補間は異なるN点を1本の高々N−1次の多項式で通します。等間隔の点で高次にすると、端で大きく振動するルンゲ現象が生じる場合があります。 3次スプラインは区間ごとの3次式をつなぎ、通常は値と1階・2階微分を連続にします。端の条件も必要です。点を通ることと、点の間まで元の関数に近いことは同じではありません。

具体例

図は $f(x)=1/(1+25x^2)$ の同じ11点を補間しています。中央の1本の高次多項式は端で大きく振動します。高次化だけで必ず良くなるわけではないと分かります。

打ち切り・丸め・位相・エイリアジング
打ち切り誤差は、微分を差分に置き換えたり級数を途中で止めたりする近似の誤差です。丸め誤差は、コンピュータが有限桁で数を表すための誤差です。 位相誤差は波の位置や伝わる速度のずれで、空間・時間の離散化から生じます。エイリアジングは、粗い間隔の標本で細かい波を別の粗い波と区別できなくなる現象です。原因に応じて格子・刻み・計算法を見直します。

具体例

1/3を0.333で保存するのは丸め、$e^x\approx1+x$ と途中で止めるのは打ち切りです。数の指数の範囲を超えるオーバーフローは、丸めとは別の問題です。

第5章 格子生成法

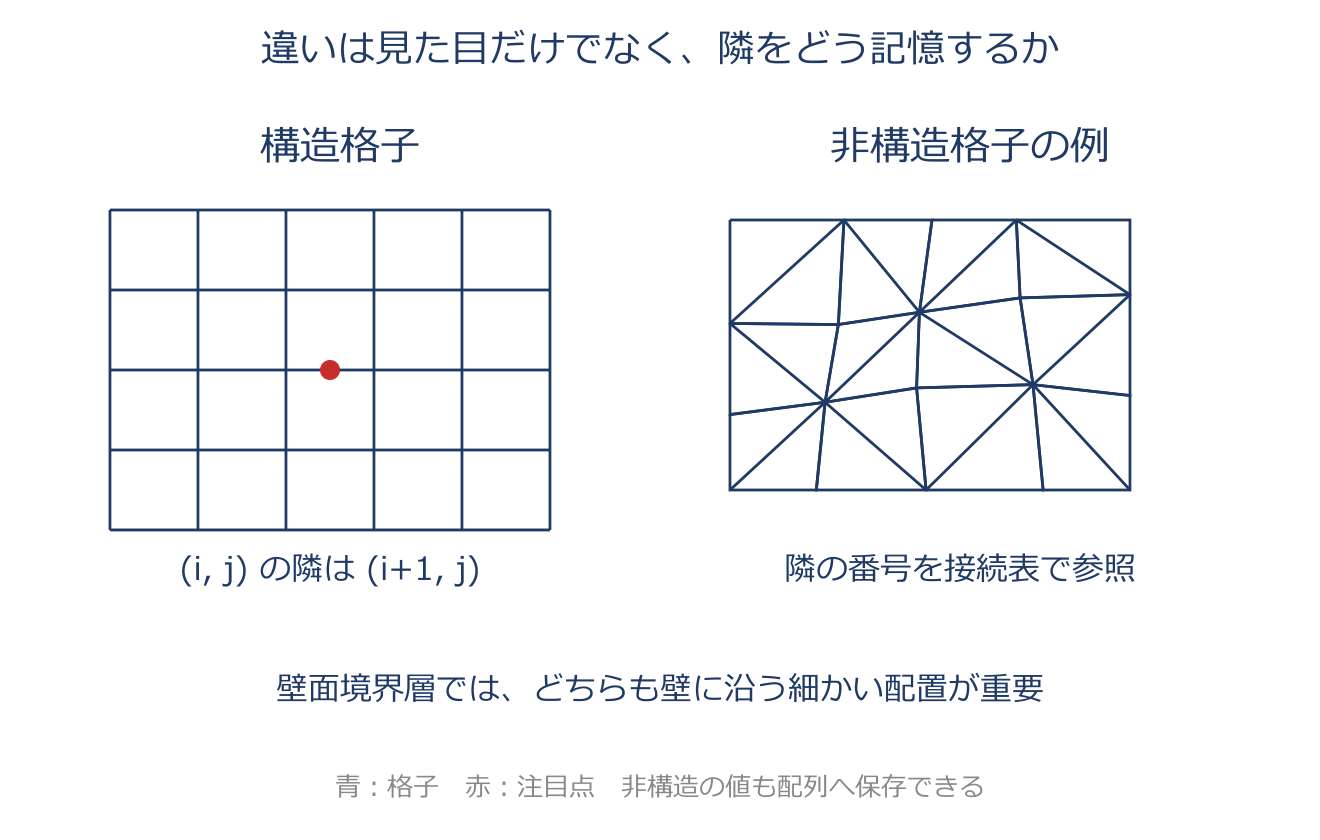

構造格子と非構造格子
構造格子と非構造格子のアプリ教材図
構造格子は座席の「何行何列」のように、規則的な添字で点やセルを扱います。非構造格子は複雑形状に合わせやすい代わりに、どの点・セルとつながるかを別に記憶します。 見た目が四角いか三角かだけでなく、つながりの管理方法を見ることが重要です。壁の近くでは、どちらの方式でも壁に沿う薄い層を配置して境界層を捉える必要があります。

具体例

構造格子の点 $(i,j)$ の右隣は通常 $(i+1,j)$ です。非構造格子では接続表から隣の番号を取り出します。規則性と形状への自由度の違いです。

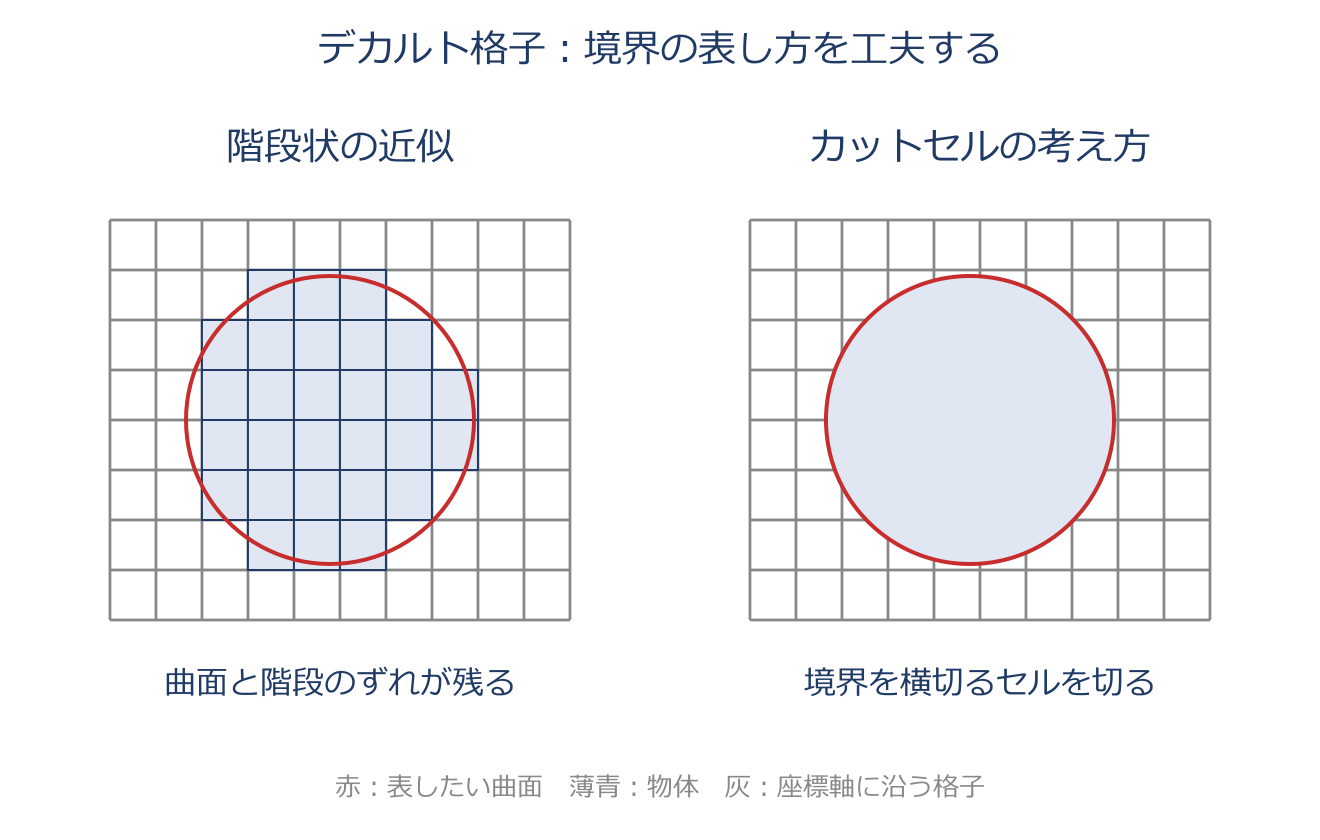

直交格子法(デカルト格子)とカットセル・8分木
直交格子法(デカルト格子)とカットセル・8分木のアプリ教材図
デカルト格子は座標軸に沿って線を引く格子です。一般曲線座標へ変換するメトリックの計算を省けますが、等間隔とは限りません。 曲面を階段状に置き換えると、元の形とのずれが生まれます。カットセルは境界でセルを切り、局所細分化は必要な所だけ小さくします。直交しているだけで全方向の誤差が等しくなるとは限りません。

具体例

丸い物体を大きな四角セルで囲むと輪郭が角ばります。セルを細かくすればずれは減りますが計算量は増えます。境界を切る方法との使い分けを考えます。

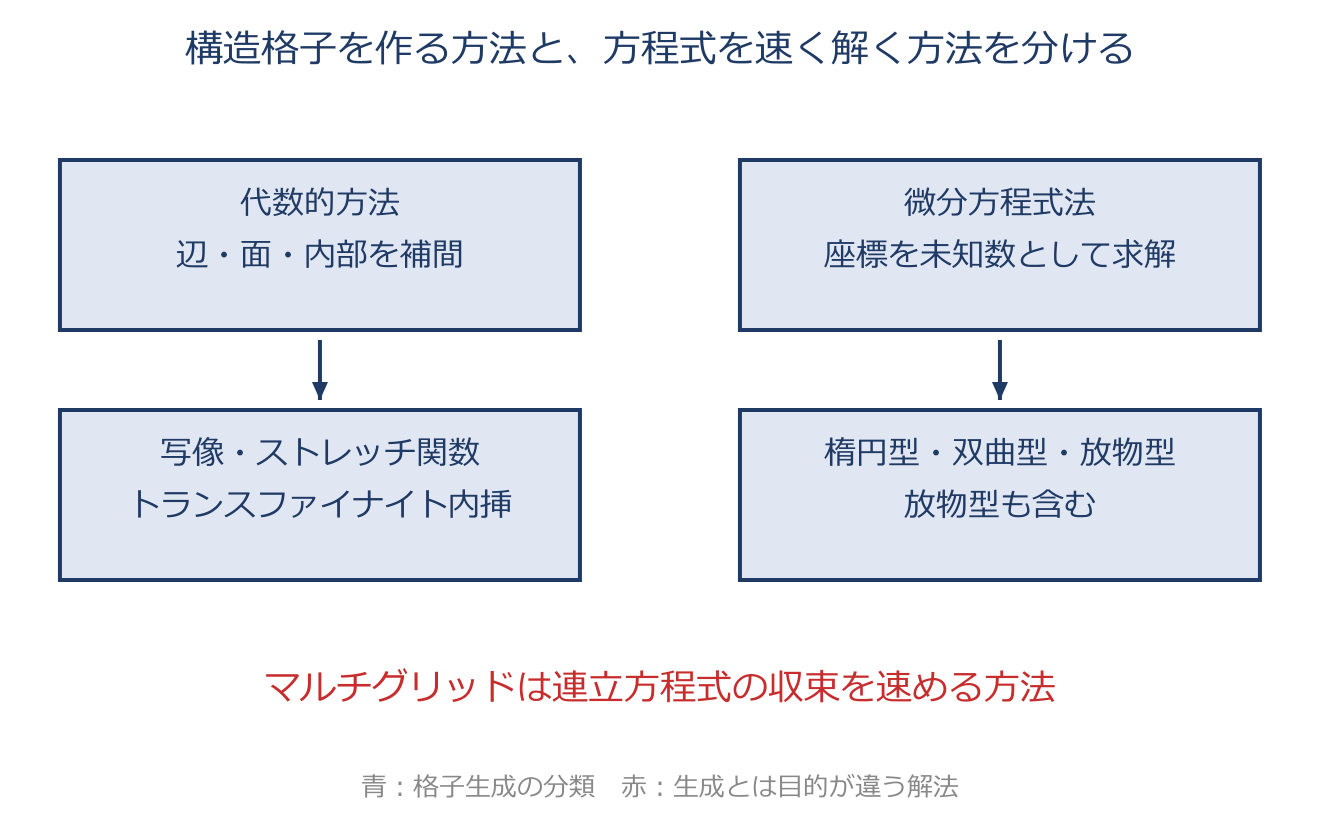

格子生成法の分類(構造格子系・非構造格子系)
格子生成法の分類(構造格子系・非構造格子系)のアプリ教材図
構造格子は、補間・写像を使う代数的方法や、座標を未知量にした微分方程式法で生成します。複雑形状では領域を複数のブロックに分け、それぞれに構造格子を作る方法もあります。 非構造格子にはデローニー分割やアドバンシングフロント法などを使います。ボロノイ領域は、各母点に最も近い領域へ空間を分けたもので、一般に多角形・多面体です。

具体例

マルチブロック法は複雑な領域を格子の作りやすい部分へ分ける方法です。名前の似たマルチグリッド法は計算の収束加速であり、役割が異なります。

格子品質(直交性・スキューネス・アスペクト比・滑らかさ)
格子品質(直交性・スキューネス・アスペクト比・滑らかさ)のアプリ教材図
直交性は格子の方向が直角に近いか、スキューネスは理想的な配置からのゆがみ、アスペクト比は長い辺と短い辺の比、滑らかさは隣接する幅の変化を表します。 壁に垂直な方向へ速度が急変する境界層では、その方向を細かくします。壁に沿った細長いセルは目的に合う場合があり、アスペクト比が大きいだけで不適切とは言えません。ねじれや急な幅の変化も合わせて確認します。

具体例

同じ長さの層流平板では $\delta/L\propto Re^{-1/2}$。Reが4倍なら相対的な境界層厚さは半分です。隣接幅の比1.5以下は滑らかさの目安であり、それだけで精度を保証しません。

8分木(オクトツリー)格子の細分化
8分木(オクトツリー)格子の細分化のアプリ教材図
各方向に2分割すると $2\times2\times2=8$ 個の子セルになります。必要な場所でこれを繰り返し、不要になった所は子セルをまとめて粗くすることもできます。 一辺は1段階で半分、体積は1/8です。局所的に深さが違う場合は隣接関係の管理が必要で、普通の等間隔構造格子と同じ番号規則だけでは扱えません。

具体例

全部を2段階細分化すれば $8^2=64$ セルです。1段階目の8個のうち1個だけをさらに分けるなら $8-1+8=15$ セルです。

構造格子の生成法(代数的方法とPDE法)
構造格子の生成法(代数的方法とPDE法)のアプリ教材図
代数的方法は、辺の点を置き、補間や写像で面・内部へ広げます。ストレッチ関数は点を密にする場所や幅の変化を調整する関数です。 微分方程式法は座標を未知量として解きます。ラプラス方程式などの楕円型は、周りとのつり合いから滑らかな配置を作るのに役立ちます。楕円型だけでなく、双曲型・放物型を使う方法もあります。

具体例

長方形の4辺に点を置き、対応する辺の位置から内挿して内部の点を作るのが代数的方法の例です。方程式の収束を速めるマルチグリッド法とは区別します。

偏微分方程式による格子生成(楕円・双曲・放物型)
偏微分方程式による格子生成(楕円・双曲・放物型)のアプリ教材図
公式で扱う楕円型生成法は、全境界を指定して内部を求め、平滑化に向いています。双曲型は物体表面から外へ順に作り進めるため、壁との直交性を保ちやすい一方、外側境界を自由に指定しにくくなります。 公式で対比する放物型は外側境界から内へ進めます。これは提示された生成法の整理であり、全ての派生手法に唯一の進行方向があるという意味ではありません。

具体例

円柱表面から層を外へ積み重ねる図では、最初に与えるのは円柱側です。全境界を先に指定して一度につり合わせる楕円型とは、計算の出発点が違います。

O型・C型・H型:格子線のつながり方
O型・C型・H型:格子線のつながり方のアプリ教材図
O型は物体を一周する格子、C型は物体を回り込んで後方へ開く格子、H型は流れ方向に通り抜ける格子線の構成です。形の名前は、格子線のつながり方を表します。 O型の周方向に切れ目を入れて開くと、長方形の計算空間へ対応させられます。長方形の左右端は、元の切れ目の両側です。実際の境界がどの辺に対応するかを追うと、座標変換の図を読めます。

具体例

丸い物体を囲むO型では、周方向が計算空間の横、壁から離れる方向が縦に対応します。実際に離れた2つの物体へ分割する操作ではありません。

解適合格子法(r法・h法・p法)
解適合格子法(r法・h法・p法)のアプリ教材図
r法は点の数を保って移動、h法はセルを分割・結合して幅を変更、p法は近似の次数を変更します。解の勾配や誤差の見積りから、必要な場所を選びます。 単一の規則的な構造格子は局所的な点の追加・削除がしにくいため、公式ではr法・p法を対比します。構造ブロックの細分化などの方式まで不可能という意味ではありません。定常問題にも適用でき、毎時刻の更新が必須でもありません。

具体例

衝撃波付近へ既存の点を寄せればr法、その付近のセルだけ割ればh法、セル内の近似を直線から高次式へ変えればp法です。

重合格子法(オーバーセット)とマルチブロック法
重合格子法(オーバーセット)とマルチブロック法のアプリ教材図
重合格子は物体周りの格子を背景格子へ重ね、重なる部分で値を補間して受け渡します。物体が動く場合も、受渡し先と内挿係数を更新して扱えます。 マルチブロック法は領域を複数のブロックに分け、接する境界で情報をつなぎます。どちらも複雑形状への手段ですが、通常の重合格子で値を内挿するだけでは流量の厳密な保存を保証しません。接続部の格子幅を近づけ、急変部を避けるなどの配慮が必要です。

具体例

移動する翼の周りの細かい格子を背景格子に重ねると、翼の動きに合わせて受渡しの相手が変わります。格子が動くから適用できないわけではありません。

格子点の集中(クラスタリング)
格子点の集中(クラスタリング)のアプリ教材図
噴流では速い中心部と周囲の遅い流体の境目に大きな速度差があります。この剪断層や出口、壁面境界層、はく離付近など、捉えたい変化に合わせて格子を密にします。 定常は時間的に変わらないという意味で、空間的に一様とは限りません。物体の曲率を表すための細分化と、物理量の勾配を捉えるための細分化も分けて考えます。

具体例

出口の近くの幅の狭い噴流を粗い格子で1セルしか表さなければ、境目の急な速度変化を捉えにくくなります。出口と剪断層に複数の点を配分します。

四面体・六面体・プリズム格子
四面体・六面体・プリズム格子のアプリ教材図
四面体は4つの三角形の面、六面体は6つの面、三角柱のプリズムは2つの三角形と3つの側面を持ちます。四面体は複雑形状を埋めやすく、六面体は適切に配置できればセル数を抑えやすい特徴があります。 壁近くには、三角形の表面メッシュを壁から押し出した薄いプリズム層が有効です。壁に垂直な速度変化を細かく捉えられます。セル数の比は配置や必要精度によるので、一律に何倍とは決まりません。

具体例

壁近くをプリズム層、離れた複雑な空間を四面体で埋める組合せが考えられます。「プリズムは境界層に不向き」という判断は逆です。

CAD(幾何形状)フォーマット(STEP・IGES・STL)
STEPとIGESはCADなどの形状情報を交換するための形式です。STLは表面を三角形で近似して表します。 ASCIIは文字と符号を対応させる方式で、面や体積のつながりを定めるCAD形式名ではありません。形状データを文字で書けることと、形状の規則を定める形式であることは別です。

具体例

STLには文字で記述する形式もあります。ASCII形式のSTLであっても、形状の記載規則はSTL、文字の符号化はASCIIという役割分担です。

第6章 乱流モデル

k-εモデルと応力モデル(RSM)の比較
k-εモデルと応力モデル(RSM)の比較のアプリ教材図
標準k-εモデルはkとεの2本の輸送方程式を解き、1つの渦粘性からレイノルズ応力を近似します。応力モデルRSMは各応力成分の輸送方程式を解くので、方向で乱れの強さが違う非等方性を扱いやすくなります。 ただしRSMでも圧力相関や散逸などのモデル化は必要です。方程式が増えて負荷も上がり、常に高精度・高安定という保証はありません。

具体例

壁に平行な乱れは大きく、壁に垂直な乱れは抑えられる流れでは、その方向差が重要です。平均速度だけが目的か、応力の方向差まで必要かで選びます。

垂直応力の非等方性と渦粘性モデル
垂直応力の非等方性と渦粘性モデルのアプリ教材図
十分発達した平行平板間の流れでは、平均速度は壁からの距離yだけで変わります。線形渦粘性モデルの垂直成分は $R_{ii}=2k/3-2\nu_t\partial U_i/\partial x_i$(この式ではiを足さない)です。 この流れでは各同方向微分が0なので、3成分とも2k/3になります。しかし実際の壁近くの乱れには方向差があります。格子を細かくするだけでは、このモデルの制約を解消できません。

具体例

モデルで $k=0.6\,\mathrm{m^2/s^2}$ なら、3成分は各0.4m²/s²です。合計1.2=2kは満たしても、方向への配分が現象と合うとは限りません。

標準k-εモデルのモデル定数
$C_\mu=0.09$ は渦粘性に、$\sigma_k=1.0,\sigma_\varepsilon=1.3$ は拡散に使います。$C_{\varepsilon1}=1.44,C_{\varepsilon2}=1.92$ は散逸率εの輸送方程式の生成・消滅に関係します。 これらは標準k-εモデルの値です。改良モデルにも必ず同じ値を使うわけではありません。流体の物性値や普遍的な物理定数とも区別します。

具体例

$C_\mu$ を0.09から誤って0.9にすると、同じkとεで計算する渦粘性は10倍になります。小数点の位置に注意します。

RANS渦粘性モデルの分類(0/1/2方程式)
RANS渦粘性モデルの分類(0/1/2方程式)のアプリ教材図
0方程式は混合長モデルやBaldwin-Lomaxのように代数式から渦粘性を与えます。1方程式のSpalart-Allmarasは渦粘性に関係する変数を解き、kそのものを解く方式ではありません。 2方程式にはk-ε、k-ω、SSTなどがあります。SSTはkとωを解き、渦粘性には制限も加えます。質量保存や運動方程式は、この0・1・2の本数に数えません。

具体例

2方程式モデルの計算全体が2本の式しかないわけではありません。平均速度・圧力などを求める式に、乱流用の2本を追加します。

RANSの適用範囲と非定常計算
RANSの適用範囲と非定常計算のアプリ教材図
平均速度や平均圧力が目的ならRANSが候補になります。大小さまざまな渦の変化や周波数成分を直接追いたければ、LESやDNSなどの解像が必要です。 非定常RANSで大きな周期運動を扱うこともあるので、RANSは非定常計算が一切できないとは言えません。しかし未解像の乱流をモデル化する点は変わらず、全スケールを追う方法とは異なります。

具体例

平均流速が2m/sと分かっても、瞬間的にどれだけ増減するかや渦の形までは決まりません。必要なのが平均値か瞬間値かを先に決めます。

円柱まわり流れのレイノルズ数依存(カルマン渦)
円柱まわり流れのレイノルズ数依存(カルマン渦)のアプリ教材図
円柱直径を代表長さとすると、Re=1は定常層流、Re=100は周期的な渦放出を伴う非定常層流、Re=10000は乱流を伴う非定常流れの代表例です。 層流でも時間とともに渦が交互に流れ出すことがあります。図は3つの代表例で、遷移の全範囲を示していません。定常層流がRe≤1に限られるわけでもありません。

具体例

Re=100の渦放出を知りたいのに定常計算だけを行うと、時間的な変化そのものを求められません。乱流モデルの有無と時間依存の有無を別々に判断します。

LESの離散化(数値粘性と時間精度)
LESの離散化(数値粘性と時間精度)のアプリ教材図
LESは大きな渦の非定常運動を解像する方法です。離散化の数値拡散が強すぎると、追いたい変動まで弱まり、モデルを工夫しても結果を損ないます。 空間では保存性と過大でない散逸、時間では必要な精度と十分に小さい刻みを合わせて選びます。中心差分だから必ず安定、風上型だから全て不適切という二択ではなく、目的の変動をどの程度保てるかを確認します。

具体例

格子を細かくしても時間刻みが粗いと、渦が通り過ぎる過程を飛ばしてしまいます。空間と時間の両方を細かくして、必要な変動や平均量への影響を調べます。

第7章 境界条件

ディリクレ条件とノイマン条件
ディリクレ条件は $T=T_0$ や $u=u_0$ のように値を指定します。ノイマン条件は $\partial T/\partial n$ のように、境界に垂直な方向nの勾配を指定します。 熱伝導率が有限なら、$\partial T/\partial n=0$ は壁を横切る熱流束が0の断熱条件です。温度が0という意味ではありません。方程式と物理的な状況に合わせて、必要な種類と数の条件を与えます。

具体例

温度20℃に保つ壁はディリクレ条件です。温度が20℃でも80℃でも外へ熱を逃がさない壁は、温度の法線勾配0というノイマン条件です。

流入・流出境界条件
流入・流出境界条件のアプリ教材図
流入速度や温度が分かっていれば、その値を入口に指定します。出口では、採用する流出条件が近似できる場所まで計算領域を延ばします。 例えば加熱区間の後に十分長い断熱区間を置き、温度分布の流れ方向変化が小さくなれば $\partial T/\partial x=0$ を近似できます。速度が発達しているだけで温度勾配も0とは限りません。加熱が続く管では温度が下流へ変わり続ける場合があります。

具体例

出口を下流へ延ばしたときに、調べたい場所の温度や流量が変わるなら、以前の出口が近すぎた可能性があります。同じ流出条件を使える場所かを再検討します。

壁面境界条件(滑りなし・壁温一定・熱流束)
壁面境界条件(滑りなし・壁温一定・熱流束)のアプリ教材図
滑りなしは壁上の流体速度を壁速度に等しくする条件です。静止壁なら0、動く壁ならその移動速度を与えます。 温度側では、壁温を指定するなら $T=T_w$、外向き熱流束を指定するなら $q_n=-\lambda\partial T/\partial n$ です。nを流体領域の外向き法線とすると、外へ出る熱が正です。断熱は $q_n=0$。壁温一定と熱流束一定は異なる条件です。

具体例

80℃の壁に20℃の流体を通す場合、下流で流体が温まれば温度差が減ります。壁温がずっと80℃でも、局所の熱流束は一定とは限りません。

亜音速・超音速の流入と流出
亜音速・超音速の流入と流出のアプリ教材図
主流に垂直な境界で法線方向速度Uを考えます。音の情報の速さはU−cとU+c、流れと運ばれる情報の速さはUです。cは音速です。3次元の非粘性圧縮性流れでは、Uに対応するものが3つあり計5種類です。 超音速入口では5つとも入り、出口では全て出ます。亜音速なら1つが逆向きになるため、入口で4条件、出口で1条件が代表的な配分です。出ていく量を外から固定し過ぎないことが要点です。実際の境界条件は方程式・境界の向きと整合させます。

具体例

$U=2c$ ならU−c=c、U=2c、U+c=3cで全て下流向きです。$U=0.5c$ ならU−c=−0.5cとなり、1種類の情報が上流へ戻れます。

相対座標系と地面の境界条件
相対座標系と地面の境界条件のアプリ教材図
相対速度は「元の速度−観測する座標系の速度」です。車に固定した座標では車は止まりますが、地面と周囲の空気は車の走行方向と逆へ動いて見えます。 滑りなしは流体の速度を壁の速度と一致させる条件です。したがって車体では速度0、地面では逆向きの移動速度を与えます。地面まで0とすると、実際の走行とは別の条件になります。

具体例

走行方向を正として車が25m/sなら、車から見た地面速度は $0-25=-25\,\mathrm{m/s}$ です。図では車が左へ走るため、車から見た地面は右へ動きます。

第8章 ポスト処理の基礎

コンター図と等値面図
コンター図と等値面図のアプリ教材図
地図で同じ標高を結ぶ等高線と同じ考え方です。温度や圧力が等しい場所を線で結ぶのが等値線で、色の帯で区分する表示もコンター図と呼びます。3次元では、同じ値になる場所が面となり、等値面として表示できます。 まず表示量・単位・色の目盛を読みます。等間隔の値を描いた等値線が密なら、その場所では距離に対して値が急に変わります。速さのコンターだけでは、流れの向きまでは分かりません。

具体例

図(b)の線が圧力10、20、30 Paを表すなら、隣の線へ移ると10 Pa変わります。同じ10 Paの変化でも、線の間が狭いほど圧力の変化が急です。

速度ベクトル図
速度ベクトル図のアプリ教材図
速度は大きさと向きを持つ量です。各点に矢印を置くと、逆流や渦の向きを読み取れます。ただし、矢印の長さを一定にする表示では、長さから速さを読めません。凡例と表示設定を確認します。 管の断面で小さな二次流れを見るときは、強い主流成分を除き、断面内の速度だけを描くと分かりやすくなります。その場合、矢印は3次元の速度全体を表してはいません。

具体例

「矢印1 cmが2 m/s」という尺度なら、長さ2 cmの矢印は4 m/sです。断面内成分を拡大して描いた図では、主流の矢印と長さをそのまま比較しません。

流線図
流線図のアプリ教材図
流線は、ある一つの時刻の速度ベクトルに各点で接する線です。流れの写真を一枚撮り、その瞬間の矢印をつないだ線と考えると分かりやすくなります。 粒子軌跡は、目印を付けた一つの粒子を時間を追って観察した道です。定常流では両者が一致します。流れが時間とともに変わる非定常流では、一般に一致しません。一時刻の流線だけから、粒子の過去や未来の全経路は決まりません。

具体例

初めは右へ、後から上へ流れが変わるとします。粒子は右へ進んだ後で上へ向かいますが、後の時刻の流線はその瞬間の上向きの速度を示します。

抗力(圧力+せん断の流れ方向成分)
抗力(圧力+せん断の流れ方向成分)のアプリ教材図
流れの中に物体を置くと、流体は表面を圧力で押し、粘性によって接線方向にも力を及ぼします。この圧力力とせん断力の流れ方向成分を、表面全体で足したものが抗力です。 圧力は各面に垂直なので、上流側と下流側では力の向きが異なります。圧力の値を符号なしで全部足すのではなく、向きを含めて合計します。流れに垂直な成分は揚力などとして区別します。

具体例

右向きの流れに対し、前面が右へ10 N、背面が左へ6 N押し、せん断力の合計が右へ1 Nなら、抗力は $10-6+1=5\,\mathrm{N}$です。

収束判定
残差は、計算中の値を離散方程式へ入れたときに残る不釣合いです。反復で残差が小さくなり、流量・抗力・温度などの評価量もほぼ変わらなくなれば、定常計算の反復収束を判断する材料になります。質量や熱の収支も確認します。 収束していても、格子が粗い、物性値が違う、乱流モデルが合わない、といった誤りは残り得ます。また、実際に周期変動する流れでは、瞬間値が一定になることを求めず、各時間ステップの収束や周期・平均値を調べます。

具体例

残差が小さくても、出口流量が入口流量より10%少なく、蓄積も漏れもないなら、その結果を採用できません。逆に、図が滑らかというだけでも収束の確認にはなりません。

衝撃波の可視化
衝撃波の可視化のアプリ教材図
衝撃波を通ると、圧力や密度などが短い距離で大きく変わります。圧力コンターでは、等値線が密集した帯として位置を読み取れます。値の目盛と格子の細かさも併せて確認します。 流線は流れの向きを示す線です。垂直衝撃波では流れの方向が変わらないので、流線がまっすぐでも衝撃波は存在できます。「流線が曲がっていないから衝撃波がない」とは判断しません。

具体例

管の流れが右向きのまま、ある位置で圧力が急上昇したとします。圧力図には帯が現れますが、流線はその前後でほぼ直線のままになり得ます。

温度コンター(固体-流体の熱伝達)
温度コンター(固体-流体の熱伝達)のアプリ教材図
高温の固体に冷たい流体を流すと、固体付近で温まった流体が下流へ運ばれます。温度コンターは「どこが何℃か」を示し、速度矢印を併記すると、温かい領域が広がる方向も分かります。 固体と流体で別の色目盛を使う場合は、それぞれの凡例を確認します。同じ赤色でも同じ温度とは限りません。また、色だけで伝熱量は決まりません。熱流束を求めるには、熱伝導率と温度勾配などの情報が必要です。

具体例

同じ温度勾配 $100\,\mathrm{K/m}$ でも、熱伝導率が1 W/(m·K)なら熱流束の大きさは100 W/m²、10 W/(m·K)なら1000 W/m²です。温度の見た目だけでは区別できません。

第9章 結果の検証方法の基礎

検証と妥当性確認(V&V)
検証(Verification)は「採用した方程式を正しく解けているか」の確認です。既知の解と比較したり、残差・保存則・格子や時間刻みの影響を調べたりします。 妥当性確認(Validation)は「その方程式やモデルで、対象の現象をどこまで再現できるか」の確認です。条件をそろえた実験などと比較し、測定のばらつきや誤差も考えます。 乱流モデルを変えれば結果は変わり得ます。モデルによる差を調べることは有用ですが、どのモデルでも完全一致することを合格条件にはしません。

具体例

管の圧力損失が格子を細かくしても変わらなくなったなら、格子誤差が小さくなった可能性があります。それでも実験と大きく違うなら、粗さ・物性・境界条件・乱流モデルなどを調べます。

衝撃波の収束不十分と人工粘性
衝撃波の収束不十分と人工粘性のアプリ教材図
衝撃波は圧力などが急変する現象ですが、数値計算では数個以上の格子にまたがる帯として表されます。格子が粗い、人工粘性などの数値散逸が強い、反復が足りない、といった原因で帯が過度に広がることがあります。 人工粘性は数値振動を抑える役割がありますが、強すぎると必要な急変までならします。同条件の基準結果と比較し、格子を細かくする、数値散逸の設定を調べる、反復履歴を見る、という順に原因を切り分けます。 衝撃波は物理的に曲がる場合もあります。「曲がっている」「超音速域がある」という情報だけでは、未収束や衝撃波の欠落を断定できません。

具体例

反復を増やしても変わらないが、格子を細かくすると圧力の立ち上がりが鋭くなるなら、空間分解能の影響が疑われます。位置が反復ごとに動き続けるなら、収束履歴も確認します。

格子依存性・格子収束(必要格子数)
格子依存性・格子収束(必要格子数)のアプリ教材図
同じ条件で格子だけを段階的に細かくし、抗力係数などの評価量を比べます。結果の変化が小さくなれば、その範囲では格子による離散化誤差が小さくなっていると判断できます。 基準値 $C_{ref}$ との差を割合で表すなら、$|C-C_{ref}|/|C_{ref}|\times100$%です。最も細かい格子の値も真の解とは限りません。反復・時間刻み・モデルの誤差まで、格子の比較だけで解消するわけではありません。

具体例

図では最細480格子の値0.42を基準にします。120格子の0.38は $0.04/0.42\times100\simeq9.52$%、240格子の0.41は約2.38%。基準との差5%以内という条件なら、示された候補では240格子が最小です。

数値振動と空間分解能不足
数値振動と空間分解能不足のアプリ教材図
滑らかなはずの速度分布が、格子点ごとに上がったり下がったりすることがあります。急な変化を格子で表し切れていない場合や、離散化方法がその条件で振動を起こす場合などが考えられます。 格子の細分化、時間刻み、スキームや安定化の設定を変えて、変動がどう変わるかを確認します。数値振動を抑えるために拡散を増やしすぎると、物理的に重要な急変までぼかすので注意します。

具体例

格子幅を半分にしたとき、ギザギザの波長も半分になり振幅が変わるなら、格子に結び付いた数値振動を疑います。一方、実際の渦による時間変動を単に消してよいわけではありません。

収束判定(残差・モニター値)
収束判定(残差・モニター値)のアプリ教材図
残差は離散方程式の不釣合い、モニター値は抗力・流量・衝撃波位置などの評価量です。定常計算では、残差が十分下がり、評価量の変化も小さくなったかを併せて確認します。 例えば、定常解を求めているのに衝撃波位置が反復ごとに動き続ければ、まだ結果が落ち着いていません。ただし、物理的に非定常な流れなら、定常値に落ち着かないこと自体が自然な場合があります。反復収束、格子収束、実験への一致は別々の確認です。

具体例

抗力が100回目に10 N、200回目に8 N、300回目に6 Nなら、まだ変化しています。残差のグラフだけでなく、その抗力を採用できるほど変化が小さいかを確認します。

流出境界と逆流(計算領域の広さ)
流出境界と逆流(計算領域の広さ)のアプリ教材図
段差の後ろなどには流れが戻る再循環域ができます。その途中へ、一方向に流出すると仮定した境界を置くと、境界条件と逆流が食い違い、着目する流れにも影響します。 出口を下流へ移して結果が変わるかを調べるのが一つの確認方法です。逆流を扱える境界条件もあるため、逆流そのものを必ず誤りとはしません。逆流する流体の温度や乱れなど、必要な流入情報を適切に与えることも大切です。

具体例

出口を2倍下流へ延ばしただけで、物体の抗力が大きく変わったなら、元の出口条件の影響が疑われます。さらに延長して変化が小さくなるかを比較します。

円柱後流のはく離とカルマン渦
円柱後流のはく離とカルマン渦のアプリ教材図
低いレイノルズ数では、円柱の後ろに左右対称の定常な双子渦が見られる範囲があります。流速が増すと、渦が上下から交互に離れる周期的なカルマン渦列が現れます。 $Re=200$の二次元計算では周期的な後流を期待できますが、実際の三次元流れと全く同じとは限りません。はく離位置もレイノルズ数・時間・表面状態などに依存します。広い条件を一つの角度で代表させず、同じ条件の実験や既知の計算と比べます。

具体例

ある瞬間の後流が上下非対称でも、次には反対側から渦が出る周期運動なら自然です。「対称な形でないから誤り」とせず、時系列で交互の放出を確認します。

第10章 コンピューターの基礎

丸め誤差・桁落ち・オーバーフロー
丸め誤差・桁落ち・オーバーフローのアプリ教材図
丸め誤差は、有限の桁で数を近似して表すために生じる差です。例えば1.23456を有効4桁で表すと1.235となり、元の数から少しずれます。 桁落ちは、近い数を引いたときに共通の上位桁が消え、小さな差に対して元の値の誤差が大きく効くことです。大きな数と極端に小さな数の加算で、小さい方が反映されない現象は情報落ちです。 オーバーフローは表現できる大きさの範囲を超えることです。桁数不足による精度低下とは区別します。精度は型だけでなく計算順序や式の形でも変わり、CPUが速いだけで改善するわけではありません。

具体例

元の数が1.234567と1.234566なら差は0.000001です。しかし、両方を先に有効6桁の1.23457へ丸めると、差は0になってしまいます。

整数演算の切り捨てと演算子の優先順位
整数演算の切り捨てと演算子の優先順位のアプリ教材図
本章のC言語のような整数除算では、小数部分を0の方向へ捨てます。整数同士の $3/2$ は1であり、$-3/2$ は−1です。実数の $3.0/2$ なら1.5です。 整数と実数を組み合わせる演算では実数に変換されますが、その前に整数除算で失われた0.5が戻るわけではありません。括弧、乗除、加減の順に、各演算の型を確認します。除算の規則は言語によって異なるため、問題の指定を使います。

具体例

整数 $a=3,b=2$、実数 $c=2.0$として $a/b-c$ を求めます。まず $a/b=1$、次に $1-2.0=-1.0$。これを整数へ代入すると−1です。最初から $3.0/2$なら結果は−0.5となり、別の計算です。

倍精度浮動小数点と計算精度(IEEE規格)
倍精度浮動小数点と計算精度(IEEE規格)のアプリ教材図
浮動小数点は、数の有効な数字と指数を組み合わせて表す方式です。IEEE 754のbinary64では、符号1ビット・指数11ビット・仮数の小数部分52ビットを使います。合計64ビットです。 正規化数では省略された先頭の1も利用するため、精度は2進で53桁、10進でおよそ15〜16桁です。有限数の最大絶対値は約 $1.8\times10^{308}$ ですが、その範囲の実数を隙間なく表せるわけではありません。 無限大などを示す特殊値もあります。「無限大という印を持てる」ことと「無制限の大きさを正確に計算できる」ことは異なります。

具体例

10進数の0.1は、2進数では有限桁で表し切れません。そのため、0.1のような簡単な数でも近似として保存されます。倍精度でも丸め誤差や桁落ちの確認は必要です。

CAE/CFD解析の工程(プリ・ソルバ・ポスト)
CAE/CFD解析の工程(プリ・ソルバ・ポスト)のアプリ教材図
プリ処理では形状、格子、物性値、初期条件、境界条件などを準備します。ソルバは、その入力に基づいて離散方程式を解きます。ポスト処理では、得られた温度や速度などを図や数値にして評価します。 一つのソフトで全工程を操作できても、役割は異なります。結果を見て格子や境界条件に問題があれば、プリ処理へ戻って修正します。きれいに図が出ることと、正しい入力で計算できていることは別です。

具体例

管の流れなら、プリ処理で直径と入口流速を設定し、ソルバで速度・圧力を求め、ポスト処理で圧力損失を調べます。出口が近すぎれば、形状を延ばして計算し直します。

ネットワークとファイル共有(LAN・NFS・NIS)
LANは、同じ建物など比較的狭い範囲のコンピュータを結ぶネットワークです。その上で、ファイル共有や利用者管理などのサービスを使います。 NFSは、別のコンピュータにあるファイルをネットワーク越しに利用する仕組みです。NISは、ユーザー名などの管理情報を共有する仕組みです。通信する範囲と、その上で何を共有するかを区別します。接続できても、ファイルを使う権限が自動的に与えられるわけではありません。

具体例

解析用の2台のPCをLANでつなぎ、同じ格子ファイルをNFSで利用するとします。利用者情報をまとめて管理する役割がNISで、格子ファイルそのものを送る役割とは違います。

通信プロトコルとデータの受渡し
プロトコルは通信の手順やデータ形式の約束です。FTPはファイル転送、SMTPはメールの送信、POP3やIMAP4はメールの受信・閲覧に用います。 FTPではクライアントがサーバーへ接続し、ファイルの取得や送信を行います。サーバーが必ず転送元、クライアントが必ず転送先という関係ではありません。 機密データでは、通信方式名に加えて暗号化、宛先、利用権限を確認します。暗号化できず管理された媒体配送が認められた設問では、その条件に沿って比較します。媒体で送れば常に安全という意味ではありません。

具体例

解析結果を相手のサーバーへアップロードするなら、クライアント側がファイルの転送元です。サーバーから結果をダウンロードするときは、転送元と転送先が逆になります。

改行コードと文字コード(OS間の差異)
改行コードと文字コード(OS間の差異)のアプリ教材図
改行コードは行末を示す制御文字です。CRとLFの2個で表すCR+LFや、LFだけで表す方式があります。Windowsでは前者、UNIX系では後者が慣用的ですが、保存設定やソフトによって変わります。 文字コードは、日本語などの文字を数値として保存する規則で、UTF-8などがあります。改行の違いと文字コードの違いを分けて調べます。異なる改行を受け付ける処理系もあるため、OSが違えば必ずエラーになるわけではありません。

具体例

行末のCRを指すエラーが出たら改行設定を確認します。改行は正常でも日本語だけ文字化けするなら、保存側と読み込み側の文字コードを確認します。

データフォーマット(CSV・IGES・DXF・GIF)
CSVは値をカンマで区切る形式で、温度や圧力の表を表計算へ渡すときなどに使います。IGESはCADデータの交換形式、DXFはAutoCAD由来の図形交換形式です。GIFは画像の形式です。 DXFにはテキスト形式とバイナリ形式があります。また、CSV以外にも表計算で扱える形式はあります。「数値の表を渡す」「形状を渡す」「見た目を渡す」のどれかを先に考えます。

具体例

時刻と温度を表として渡すなら「0,20」「1,25」のようなCSVが使えます。温度図をGIFで渡しても、元の各点の数値が表としてそのまま取り出せるわけではありません。

プログラミング言語の分類と代表言語
プログラミング言語の分類と代表言語のアプリ教材図
機械語やアセンブリ言語は機械に近い低水準言語です。C++、Java、FORTRAN、Perlなどの高水準言語は、人が処理を書きやすくしています。FORTRANは科学技術計算、COBOLは事務処理、Perlはテキスト処理を主な用途として発展しました。 コンパイラは事前にプログラムを翻訳します。ネイティブ機械語の実行ファイルは、対応するCPUやOSに依存します。インタプリタは実行時に解釈しながら処理します。実際には両者を組み合わせる方式もあり、言語名だけで速度は決まりません。

具体例

事前に全体を翻訳した説明書を使う場合と、使うたびに通訳する場合をイメージします。翻訳を済ませれば実行時の負担を減らせますが、計算方法や処理系にも速度は左右されます。

Cの値渡しとポインタ経由の変更
Cの値渡しとポインタ経由の変更のアプリ教材図
C言語の関数の引数は、値のコピーで渡ります。整数の値をコピーした変数を関数内で変更しても、呼び出し元の整数は変わりません。 ポインタは、変数の場所を示す値です。その値をコピーして渡すと、関数側から同じ場所へアクセスできます。図のpが元のaを指すとき、*pへの代入は元のaを書き換えます。一方、qがbの値のコピーなら、qだけを変えてもbは変わりません。 ポインタの値もコピーされるので、「Cには値渡しとは別に参照渡しがある」とは説明しません。

具体例

図では最初にa=2、b=3です。pがaを指し、qへbをコピーします。関数内で*p=5、q=4にすると、呼び出し元へ戻ったときはa=5、b=3です。

MPIと並列計算
MPIと並列計算のアプリ教材図
MPIは、並列計算を行うプロセス間でメッセージを交換するための規格です。例えば、流路を二つの領域に分けて計算すると、境界付近の速度や圧力を互いに渡す必要があります。 別のコンピュータでプロセスを起動するためにsshを使う実行環境もあります。起動する仕組みと、計算中にデータを交換するMPIの役割は区別します。MPIには複数の実装があり、GPU専用の技術ではありません。

具体例

コンピュータAが流路の前半、Bが後半を担当します。Aの出口側の計算に必要なB側の値を受け取り、BもA側の値を受け取ることで、つながった流路として計算できます。

キャッシュ・パイプライン・マルチコア・DMA
キャッシュ・パイプライン・マルチコア・DMAのアプリ教材図
マルチコアは複数の計算の担当を持ち、分担できる処理を同時に実行します。パイプラインは一つの命令を処理する段階を分け、別の命令の段階と重ねて進めます。 キャッシュはよく使うデータや命令を近くの高速メモリへ置き、取りに行く待ち時間を短くします。DMAは、CPUが逐一データを運ぶ代わりに転送を進める仕組みです。全体の性能に役立ちますが、演算器自体の計算速度を上げる方式とは区別します。

具体例

作業員を増やすのがマルチコア、流れ作業にするのがパイプライン、道具を手元に置くのがキャッシュ、運搬を別の担当へ任せるのがDMA、というイメージです。

OSの役割・代表的なOS・仮想記憶
OSの役割・代表的なOS・仮想記憶のアプリ教材図
OSはCPU、メモリ、ファイル、接続機器などを管理する基本ソフトウェアです。利用者やアプリがハードウェアを使う窓口にもなります。LinuxカーネルはGPLに基づくオープンソースです。無償で利用できることと、利用・配布の条件がないことは別です。 CPUが計算に使うプログラムやデータは、主記憶へ読み込まれます。仮想記憶はプログラムに仮想的なアドレス空間を提供する仕組みで、その一部として外部記憶へデータを退避できます。物理メモリを増設することとは異なり、退避と読出しが頻発すると遅くなります。

具体例

大きな解析でメモリが不足すると、ディスクとのやり取りが増え、CPUが待つ時間が長くなる場合があります。ディスクに空きがあることだけでは、高速に計算できるとは限りません。

ライセンス形態とライセンスサーバー
ライセンス形態とライセンスサーバーのアプリ教材図
フローティング方式では、共有する利用枠をライセンスサーバーが管理します。使い始めると枠を借り、終了すると返します。ノードロック方式は、使用権を特定の端末に結び付けます。 インストール台数と同時使用数は別ですが、実際の台数制限、接続条件、オフラインへの貸出しは契約によります。本章の常時接続・オフライン貸出しなしという条件では、サーバーから切り離した独立PCで枠を共有できません。

具体例

図は同時利用3枠を4台で共有する例です。3台が使用中なら4台目は空きを待ちます。1台が終了して枠を返すと、待っていたPCが利用できます。

RAID0とRAID1(ストライピングとミラーリング)
RAID0とRAID1(ストライピングとミラーリング)のアプリ教材図
RAID0のストライピングは、データを複数のディスクへ分けて読み書きします。速度や容量を生かせますが、失われた部分を補う冗長なコピーはありません。1台の故障でもデータ全体を正常に読めなくなるおそれがあります。 RAID1のミラーリングは、同じ内容を複数のディスクへ保存します。1台が故障しても残る複製を使えます。ただし誤削除も複製されるため、独立したバックアップとは役割が違います。

具体例

同容量1 TBのディスク2台なら、RAID0の利用容量は原則2 TB、単純なRAID1は原則1 TBです。容量だけでなく、故障時に必要なデータが残るかを考えます。

第11章 計算力学技術者倫理

計算力学技術者に倫理が必要な理由
解析は数字を出して終わりではありません。その数字を基に、製品の強さや安全性、性能が判断されます。誤りを隠す、都合のよい部分だけを示す、他人の秘密を無断で使うと、その判断を損ないます。 条件と限界を明らかにし、分からないことや誤りも誠実に伝えることが技術者への信頼を支えます。高い計算能力と、適切に行動する倫理の両方が必要です。

具体例

実験と合わない結果を見つけたとき、「合ったケースだけ掲載する」のではなく、不一致と考えられる原因を説明します。相手が判断に必要な情報を持てるようにします。

守秘義務(社内秘・社外秘)
業務で預かった秘密情報は、契約や規程で認められた相手・目的の範囲で扱います。「同じ会社だから」「以前見たことがあるから」という理由だけでは、別部署への共有や別業務への転用は認められません。 社内秘・社外秘という表示も、具体的な取扱いを確認する手掛かりです。利用できる相手と範囲が分からなければ、情報の管理者や契約窓口へ確認します。

具体例

同じ会社のX部とY部から似た解析を依頼されても、X部から受け取った未承認データを、勝手にY部の解析へ流用しません。共有してよいかを正規の窓口で確認します。

社外秘データの正規ルート入手
解析に必要な設計基準が社外秘なら、契約窓口などへ利用目的と必要範囲を伝え、正式に提供を依頼します。知人に頼んで端末から持ち出してもらう方法や、昔の個人ノートから無断で転用する方法は適切ではありません。 入手できないまま黙って待つのではなく、計算にどんな支障があるかも報告します。守秘義務を守りながら、仕事を進めるための調整を行います。

具体例

材料の設計許容値が不足しているなら、「この判定に必要な値を、この業務の範囲で使いたい」と依頼します。公開されていない値を知っていることと、利用許可があることは別です。

元在籍者の中立性
元の勤務先の設計基準を覚えていても、それだけで現在の業務に利用する権限があるわけではありません。秘密情報の扱いと、委託された仕事の範囲を確認します。 契約が計算結果の報告までなら、合意なく社外秘基準に基づく合否判定や設計変更要求まで追加しません。追加の検討が必要なら、範囲と権限を相談します。ただし、安全上の懸念を見つけても黙るという意味ではありません。

具体例

「温度分布を計算して報告する」という委託なら、まず条件と計算結果を報告します。元の勤務先の非公開基準で勝手に不合格と決めず、必要な評価を誰が行うか相談します。

利益相反(利益の衝突)
利益相反は、個人と組織、または複数の組織の利益が衝突する状態です。たとえば、依頼者に有利な結果を出すことと、不利な解析結果も正直に報告することが対立する場合があります。 所属先が得をするかだけで決めず、利害関係を適切に伝え、安全・守秘・公正を踏まえて対応します。利益相反があること自体が直ちに不正とは限りませんが、隠したまま判断をゆがめないことが大切です。

具体例

納期を守るために不合格の結果を伏せるよう求められても、組織の都合だけを優先しません。事実と影響を伝え、正当な対応を相談します。

データ改ざんの禁止と正当な訂正
実際とは違う結果に見せるために数値を書き換えることは、データの改ざんです。「説明しやすくするため」「少しだけだから」という理由でも認められません。 入力ミスの訂正や、妥当な方法によるデータ処理は必要な作業です。その場合は元の記録を残し、何を、なぜ、どの方法で変えたかを説明します。見た人が結果の作られ方を追える状態にします。

具体例

小数点を一桁誤って入力したと判明し、正しい入力で再計算して変更履歴を示すのは訂正です。計算を変えず、報告値だけ目標に近付けるのは改ざんです。

誠実さと契約の遵守
固定額契約は、合意した成果物を満たすことに対して金額を定める契約です。効率化して実際の作業費が減っても、契約額と同じ費用を使ったことに見せる必要はありません。工数を水増しせず、依頼者に役立つ追加検討などができるか相談します。 実際の費用で精算する契約とは考え方が異なります。減額や条件変更をする場合も、独断や偽装で処理せず、双方で合意します。

具体例

固定額1000万円の仕事を工夫して700万円の費用で完了できても、架空の作業を300万円分記録しません。成果と実際の作業を正しく説明し、追加の有益な検討が必要なら相談します。

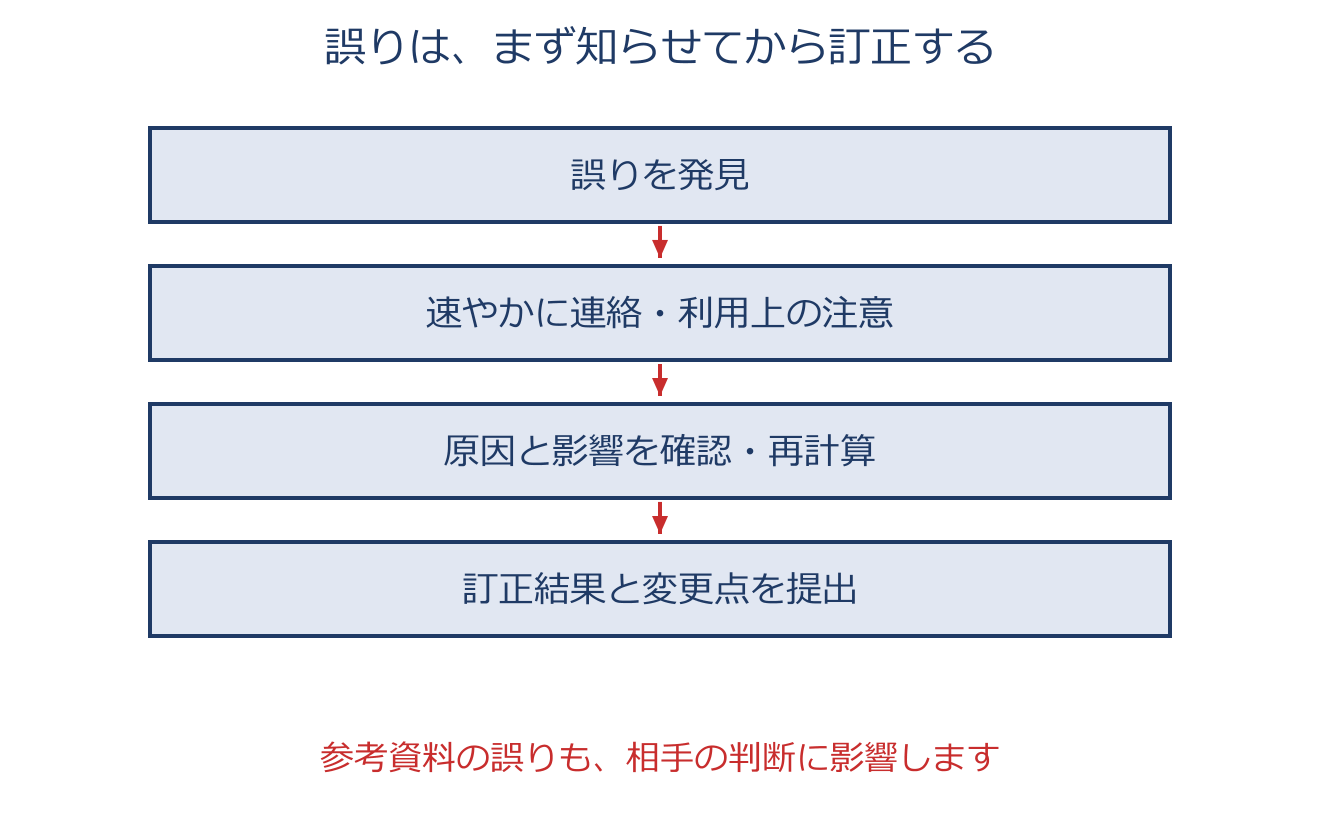

誤りの即時報告と訂正責任
誤りの即時報告と訂正責任のアプリ教材図
提出済みの結果に誤りを見つけたら、契約外の参考データであっても速やかに連絡します。相手がその値を設計判断に使う可能性があるためです。 分かっている誤りと影響が疑われる範囲を伝え、必要なら該当データの使用を控えてもらいます。原因と正しい値の確認には時間がかかっても、最初の連絡を再計算完了まで待ちません。訂正結果と変更箇所を残します。

具体例

局所ヌッセルト数を本来の10倍で報告したと気付いたら、まずそのデータに誤りがあることを伝えます。そのうえで原因を調べ、再計算した正しい結果を提出します。

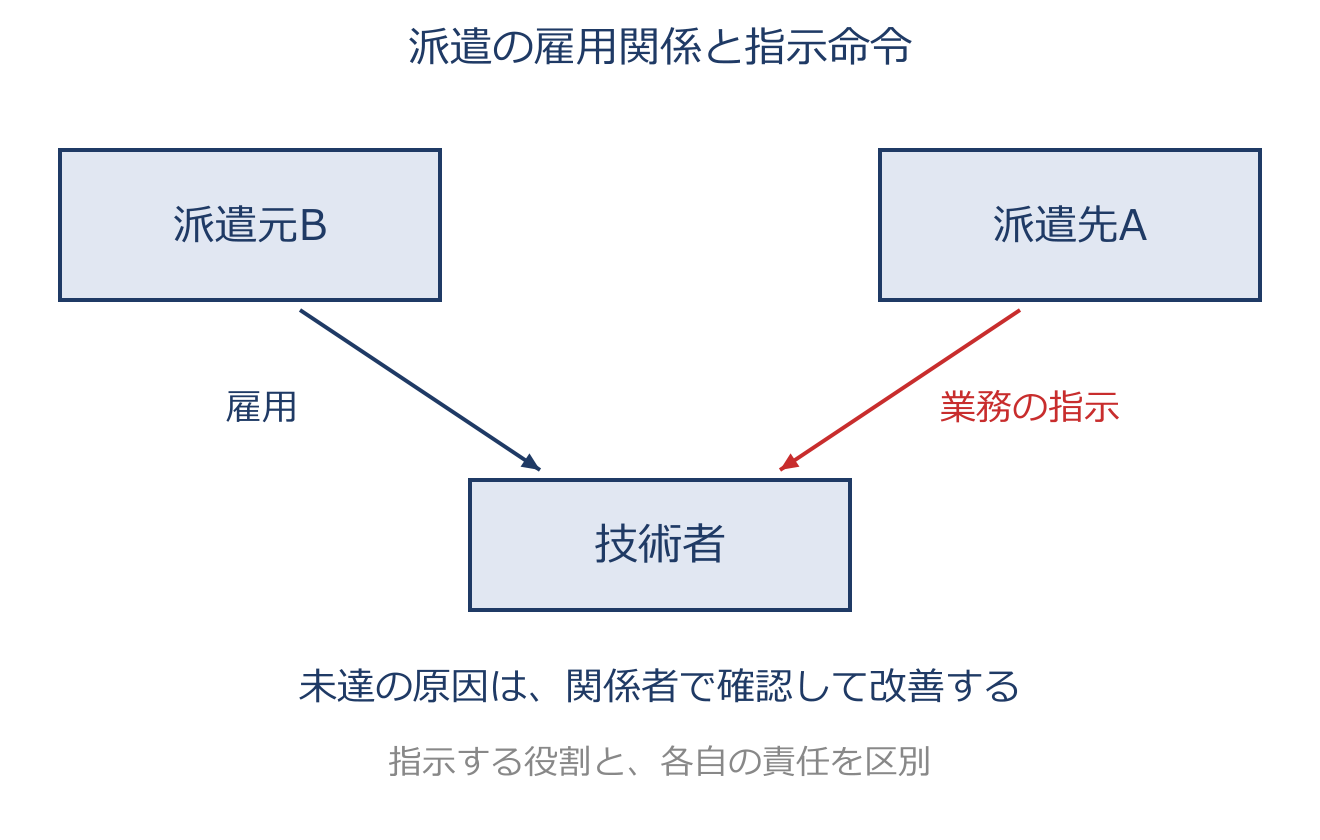

説明責任と派遣業務の責任分界
説明責任と派遣業務の責任分界のアプリ教材図
派遣元は技術者を雇用し、派遣先は業務を指示します。目標を達成できなかったときは、指示内容、本人の技術、作業時間や環境などを関係者で確認します。 指示命令を担う側があることと、本人や派遣元に責任が全くないことは同じではありません。契約と各自の行為に応じて原因を整理し、適切な指示・再発防止・技術向上につなげます。

具体例

計算が期限までに終わらなかった場合、単に「本人が未熟」「派遣元が悪い」と決めません。依頼した内容は明確だったか、必要なデータや計算資源は揃っていたかも確認します。

著作権(複製権)と使用許諾契約(ライセンス)
ソフトウェアの複製には著作権が関係し、利用方法には使用許諾契約の条件があります。自分が購入したという理由だけで、別の人や別のPCへ自由に配布できるとは限りません。 許可される利用者、台数、業務利用、移設などの条件を確認します。また、法令上認められる利用の範囲もあります。「コピーは例外なく違法」「自分の物なら無制限」という両極端な理解は避けます。

具体例

個人用として購入したソフトを会社のPCでも使いたい場合、まず業務利用や追加インストールが認められるか確認します。一時的な使用でも、条件を確認する必要があります。

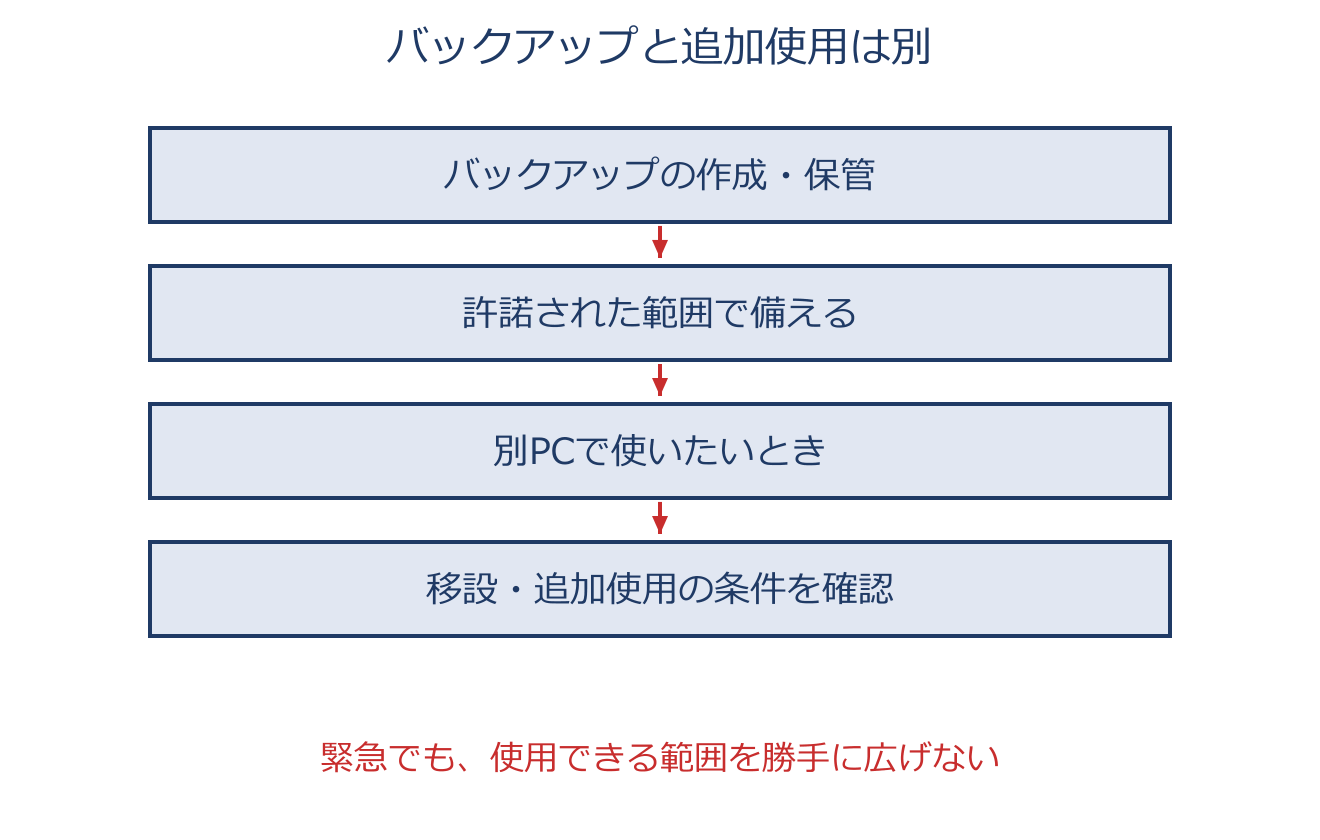

バックアップの範囲と使用PCの指定
バックアップの範囲と使用PCの指定のアプリ教材図
バックアップは、故障などに備えて作る予備の複製です。認められた範囲でバックアップを保管できても、それだけで別PCに追加の使用権が生まれるわけではありません。 使用PCの登録を求める契約なら、緊急時でも無断で登録外のPCへ移して使わず、移設や代替使用の手続きを確認します。全てのソフトが登録制というわけではなく、その契約条件に従って判断します。

具体例

使用中のPCが故障したとき、バックアップから隣のPCへ入れれば技術的には動くかもしれません。それでも、登録変更や代替利用の許可が必要なら、その手続きを行います。

情報セキュリティ(暗号化と常時接続の切断)
機密情報は承認された安全な方法で送ります。暗号化は途中で内容を読まれにくくする対策ですが、誤った相手へ送れば秘密を守れません。宛先とアクセス権も確認します。 PCの接続は業務と管理規程に従い、不要な接続や管理されない放置を減らします。常時接続だけで倫理違反になるわけではありません。管理・更新・認証などを含めて安全を確保します。

具体例

暗号化した解析データでも、閲覧権限を「全員」にしてしまえば、必要のない人が読める可能性があります。送信先と共有範囲を確かめることも必要です。

黄金律テストと倫理的な判断
黄金律テストは「自分が影響を受ける側でも、その行為を受け入れられるか」と考える方法です。自分や所属先の都合から一度離れ、相手の立場で評価します。 無関係な人へ説明したらどう受け止められるか、広く知られたときに説明できるかも判断の助けになります。上司の指示や顧客の依頼に従っているだけでは、倫理的に適切とは限りません。

具体例

安全性に不利な結果を隠すよう指示されたら、「この製品を自分の家族が使う立場でも、隠してよいと思えるか」と考えます。指示した人の立場だけで決めません。

組織内での是正努力と内部告発
組織内での是正努力と内部告発のアプリ教材図
重大な設計ミスなどに気付いたら、事実と根拠を記録し、責任者へ対策を求めます。対応されなければ、別の責任者や通報窓口へつなげ、必要に応じて権限ある行政機関など外部への通報も検討します。 目的は責任者を責めることだけでなく、被害を防ぎ問題を直すことです。内部の対応を全て終えることが、外部への通報の一律の前提ではありません。切迫した危険がある場合は、安全確保を急ぎます。

具体例

組立中の機械に重大な設計ミスがあると分かったら、事実を示して対策や組立中止を求めます。「上司が責任を持つから」と放置せず、対応されない場合は適切な別の窓口へ伝えます。

アプリ教材原本をWeb向けに掲載。更新:2026年10月30日。本サイトは日本機械学会による公認・監修を示すものではありません。

スマートフォンで開く

計算力学技術者

QR code

カメラでQRコードを読み取り、スマートフォンでアプリを入手。

safa-lang.com/download/cae/
